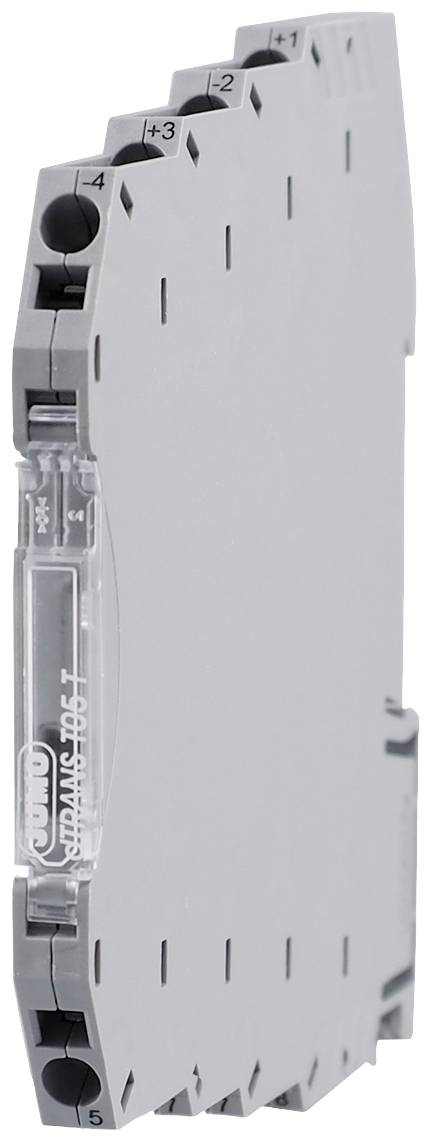

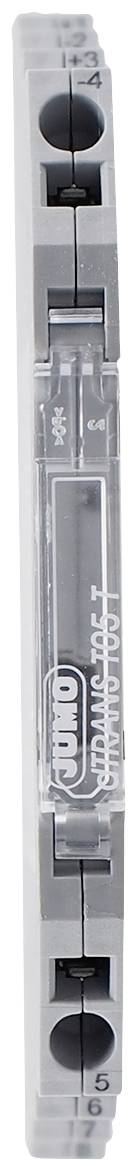

Jumo 00582221 merací prevodník

Vysielače zaznamenávajú signály snímačov z odporových teplomerov, termočlánkov, odporových potenciometrov/WFG alebo odporov/potenciometrov. Pri použití odporového/potenciometra alebo odporového teplomera je možné pripojenie snímača na vstupnej strane vykonať v dvoj-, troj- alebo štvorvodičovom zapojení. Napäťové signály v rozsahu -100 ... Dá sa zistiť aj +1100 mV. V závislosti od výberu meracieho vstupu sú k dispozícii lineárne, teplotne lineárne varianty linearizácie, ako aj možnosť jednoducho konfigurovateľnej, zákazníkom špecifickej linearizácie. Ako výstupný signál vysielač dodáva 4 ... 20 mA alebo 0 ... 10 V. Merací vstup a výstupný signál sú od seba galvanicky oddelené. Pri oboch typoch je možná reverzia výstupného signálu. Prevodník sa konfiguruje z hľadiska typu snímača, technológie pripojenia snímača, meracieho rozsahu (voľne nastaviteľného) a linearizácie pomocou setup programu na PC. Pripojenie k PC je realizované cez USB rozhranie, ktoré nevyžaduje žiadne dodatočné pomocné napätie. Min./max. procesná hodnota zaznamenaná vysielačom, min./max. -Odčítajte prevádzkovú teplotu a online skontrolujte zapojenie snímača. Prevádzkový stav vysielača je signalizovaný pomocou dvojfarebnej kontrolnej LED diódy (červená/zelená). Pri bezproblémovej prevádzke svieti na zeleno. Ak dôjde k poruche, napr. B. Poškodenie snímača, toto je indikované blikajúcim kódom.

Tento text bol preložený strojovo.
