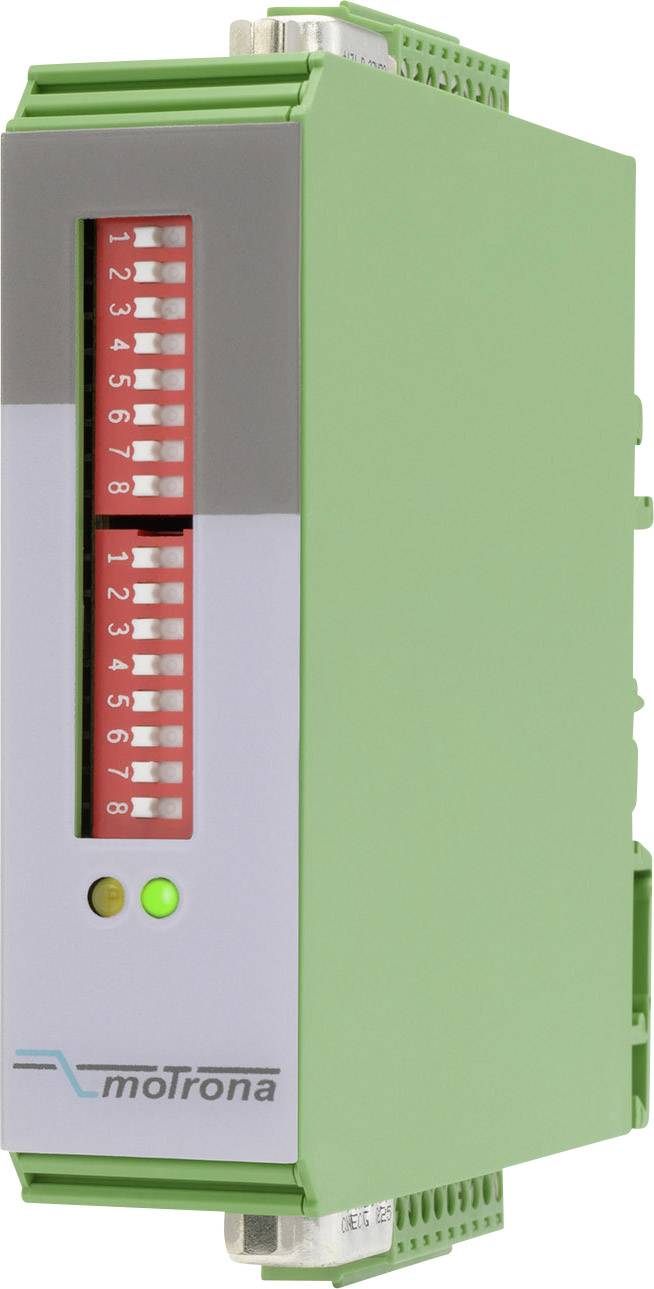

Motrona 8085.5010 prevodník úrovní
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prevodník úrovní
Prevádzkové napätie
5 V/DC
12 V/DC
24 V/DC
Typ
8085.5010
Vstupy merania
1
Výstupy
1
Datasheety: (PDF)
12 Ks
Počet
Celkom (315,00 € / kus)
315,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Prevodník hladiny pre signály inkrementálneho snímača impulzov
- Vstup signálu TTL alebo HTL
- Výstup signálu TTL alebo HTL
- Elektrická izolácia
Technické parametre
- Teplota okolia 0 - + 45 ° C
- Plastové puzdro
- Typ ochrany IP20
- Výstupný prúd: Max. 30mA
- Medzná frekvencia: 500 kHz (RS422, TTL), 300 kHz (HTL)
- Vstup kodéra: a) Rozdiel (RS422) A, / A, B, / B, Z, / Z, úroveň 3 - 30 V, b) asymetrický A, B, Z, úroveň HTL 10 - 30 V, c) asymetrický A , B, Z, TTL úroveň 5 V
- Výstup kodéra: push -pull A, / A, B, / B, Z, / Z, úroveň 3,5 - 28,5 V, 30 mA
- Doba prenosu signálu: približne 600 nsec.
- Typ
8085.5010
- Kategória výrobku
prevodník úrovní
- Vstupy merania
1
- Výstupy
1
- Prevádzkové napätie
5 V/DC
12 V/DC
24 V/DC
- Rozmer.
(d x š x v) 102 x 22.5 x 102 mm
- Hmotnosť
100 g
- Šírka
22.5 mm
- V
102 mm
- Dĺžka
102 mm
Na stiahnutie
Datasheet
Datasheet 1380697 Motrona 8085.5010 prevodník úrovní
Datasheet 1380697 Motrona 8085.5010 prevodník úrovní
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1380697 Motrona 8085.5010 prevodník úrovní
Popis
Tento univerzálny prevodník úrovní akceptuje na vstupe jednostopové aj dvojstopové signály kodéra, voliteľne vo formáte RS422, ako aj s úrovňou TTL alebo s úrovňou HTL (10-30V). Ak sa signál týka smeru otáčania, smer môže byť určený buď fázovým posunom A / B 90 °, alebo signálom statického smeru. Bez ohľadu na signál úrovne a smeru na vstupe sú na výstupe k dispozícii signály A, / A, B, / B a Z, / Z, pričom smer otáčania je opäť k dispozícii vo formáte A / B 90 ° alebo ako statický signál.
Vstupy a výstupy sú elektricky izolované pomocou indukčných spojok a môžu byť voliteľne prepojené paralelne zapojenými zástrčkami Sub-D alebo skrutkovými svorkami.
Tento text bol preložený strojovo.
Vstupy a výstupy sú elektricky izolované pomocou indukčných spojok a môžu byť voliteľne prepojené paralelne zapojenými zástrčkami Sub-D alebo skrutkovými svorkami.
Tento text bol preložený strojovo.
Prevedenie
- Tenké, priestorovo úsporné plastové puzdro na montáž na DIN lištu; pripojenie pomocou D-SUB alebo zásuvných skrutkových svoriek
Rozsah dodávky
- návod na použitie.
