Name: PCE Instruments Power Analyzer, PCE-PA6000 merač a analyzátor výkonu
Brand: PCE Instruments
SKU: 2452551
Availability: InStock

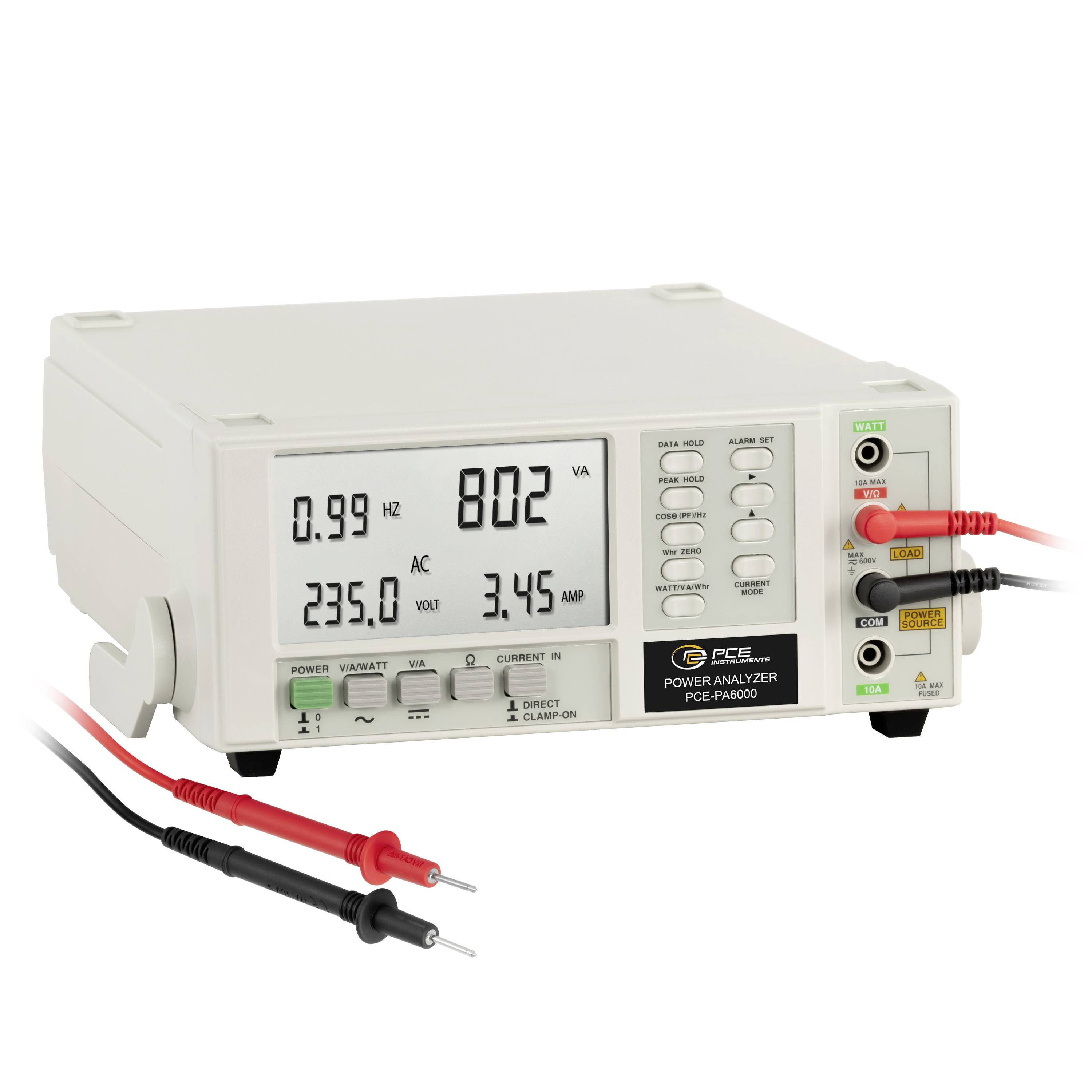

Digitálny analyzátor výkonu zobrazujúci napätie, prúd a merania výkonu, s červeným a čiernym meracím vodičmi pripojenými na pravej strane.

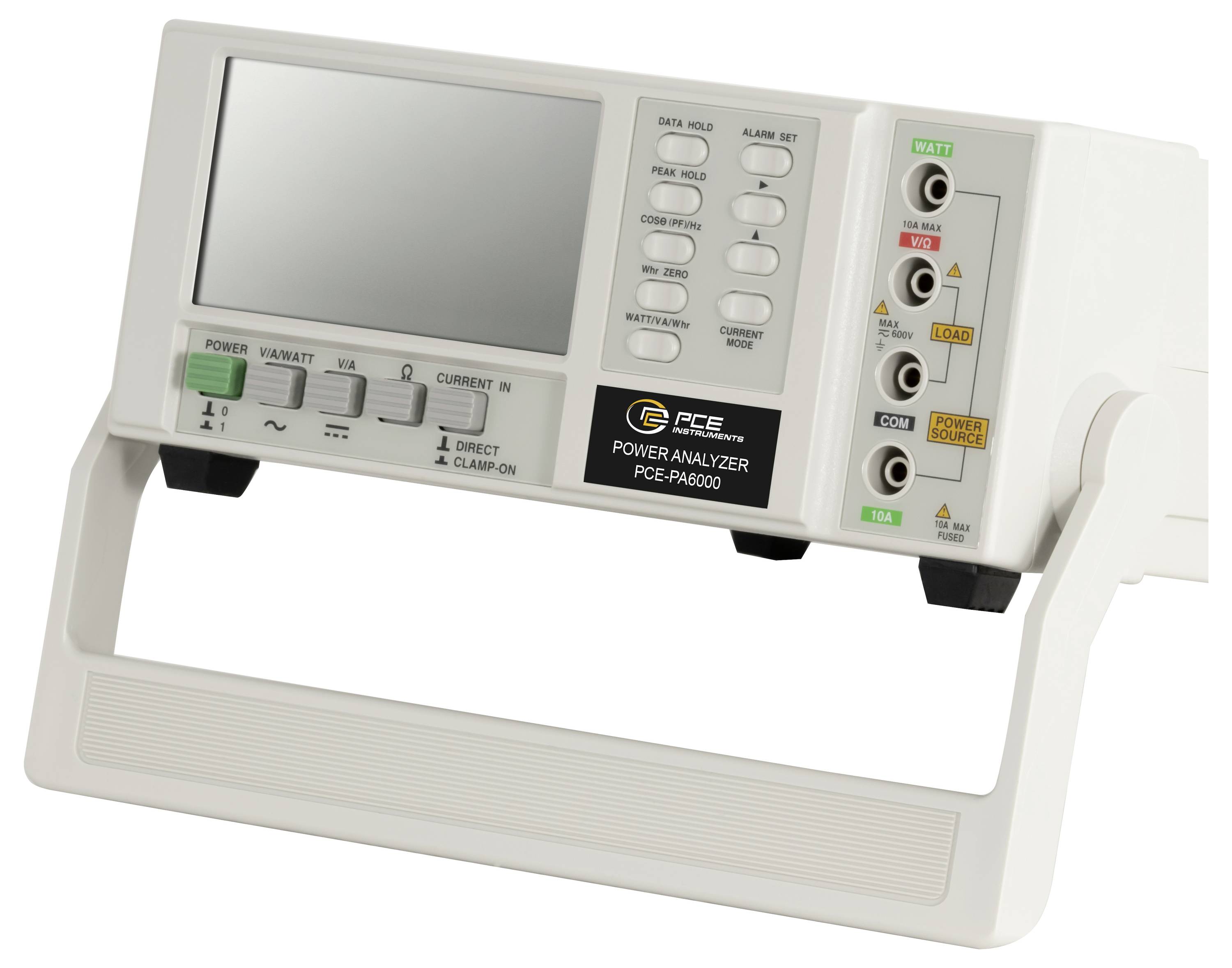

Digitálny analyzátor výkonu s prázdnym displejom, tlačidlami a označenými vstupnými svorkami v prenosnom ráme.

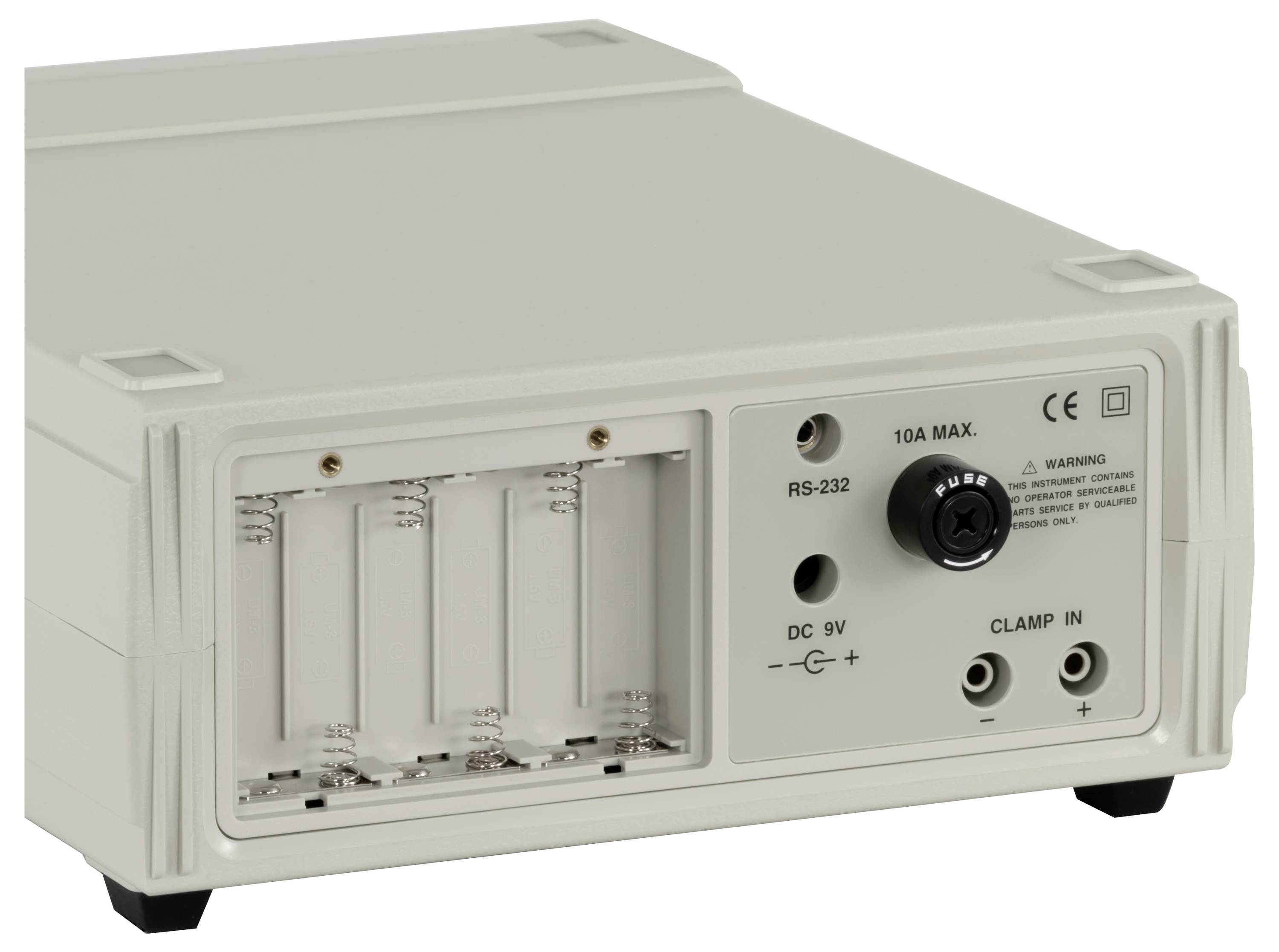

Malé sivé elektronické zariadenie s priehradkou na batériu, portom RS-232, vstupom 9V DC a svorkovnicami so zacvakávacím systémom na prednom paneli.

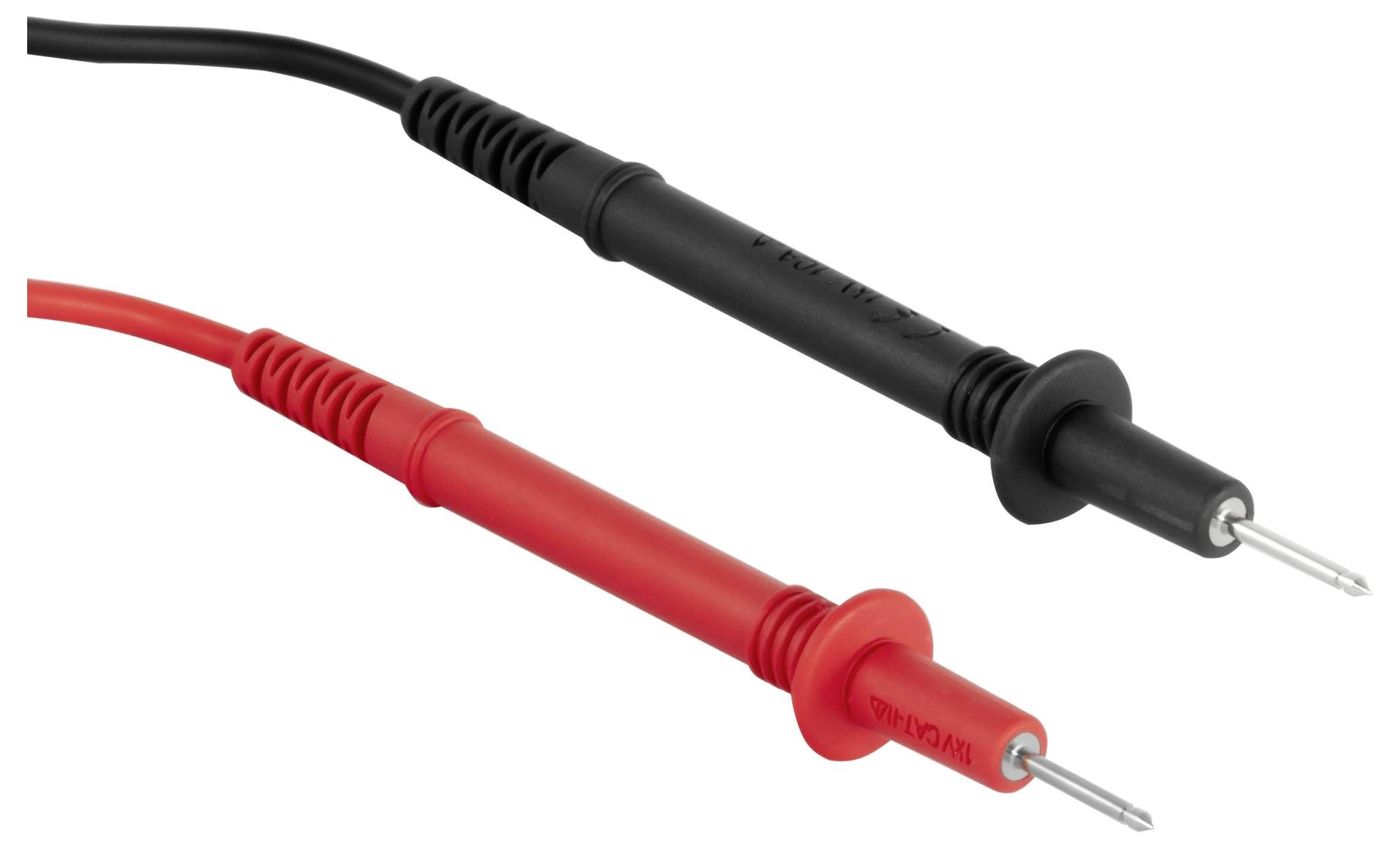

Červené a čierne skúšobné sondy multimetru s špicatými kovovými špičkami, zobrazené vedľa seba na bielom pozadí.

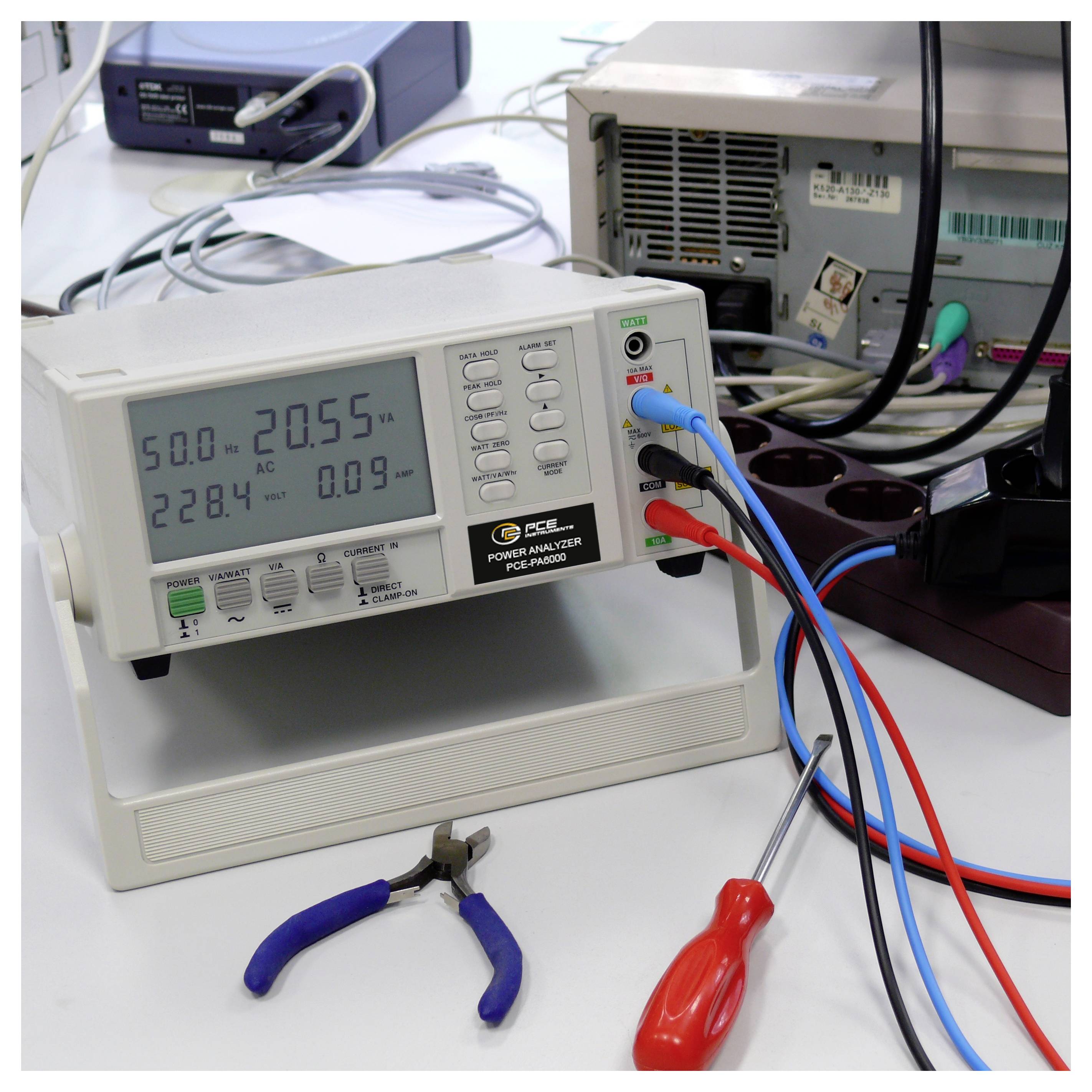

Stolný analyzátor výkonu zobrazuje elektrické údaje, pričom červené, modré a čierne meracie vodiče sa pripájajú k blízkemu zariadeniu.

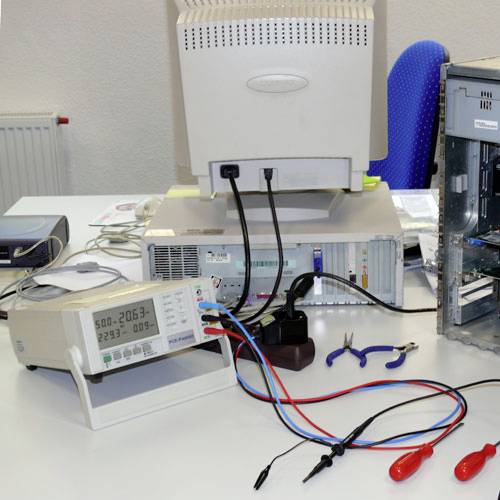

V laboratóriu sa na stole nachádza otvorený počítač s pripojenými elektronickými meracími prístrojmi a nástrojmi.

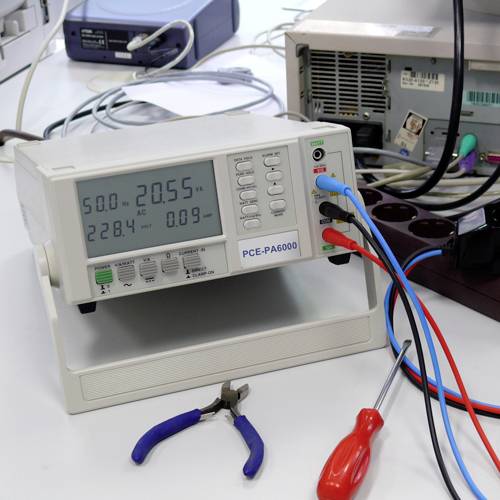

Digitálny elektromer ukazuje '20,55' pri '220 V AC'. Vedľa ležia skrutkovač a kliešte. Pozadie: laboratórne prostredie.

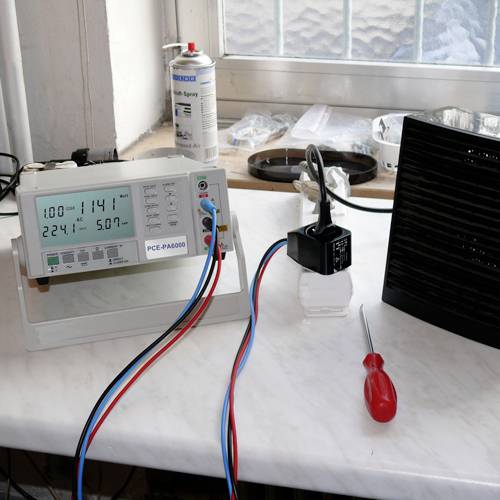

Meracie zariadenie s digitálnym displejom zobrazuje hodnoty vedľa elektrickej zásuvky, skrutkovača a sprejovej dózy na stole.

1/8

Datasheety: (PDF)

Okamžité doručenie: Ut 27. 10.

2 Ks

Počet

Celkom (615,00 € / kus)

615,00 €

s DPH

Doprava zadarmo

Už len 2 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Tester káblov

automatická voľba rozsahu
Funkcia multimetra
Meranie prúdu možné priamo alebo nepriamo pomocou prúdových transformátorov alebo prúdových klieští
Meranie činného výkonu / zdanlivého výkonu
Meranie účinníka Meranie spotreby energie (kWh)
Nameraná hodnota a špičková hodnota
Funkcia Hold vysoká / nízka
Funkcia alarmu
RS-232 rozhranie
Možnosť prevádzky na batérie a sieťová prevádzka
Bezpečnosť: IEC-1010-1; CAT II 600 V
Obrázok ukazuje dodatočný dostupný napájací adaptér PCE-PA-ADP. Dva obrázky zobrazujú softvér na analýzu dodávaný s analyzátorom výkonu.
Súčasne je možné zobraziť štyri namerané hodnoty a pomocou grafického displeja je možné veľmi pekne vykonávať dlhodobé merania a neskôr ich vyhodnotiť.

Technické parametre

Technická špecifikácia Funkcia Rozsah merania Presnosť Rozlíšenie
Meranie činného výkonu (AC, skutočný výkon), priame meranie 1 W ... 6kW 1W ±1,5% + 5dgt.
Meranie činného výkonu (AC, skutočný výkon), cez ext. Kliešťový adaptér alebo prúdový transformátor 1 W ... 999,9 kW 1 W ±1,5 % + 5 číslic
Zdanlivé meranie výkonu (AC) 0,01 VA ... 9,999kVA 0,01VA ±2% +2 dgt.
Účinník (cos f) 0,00 ... 1,00 0,01 ±1,5 % + 2 číslice Počítadlo KWh 0,001 Wh ... 9999 kWh 0,001 Wh ±1 % + 1 číslica ACV/DCV 0,1V... 600V 0,1 / 1V ±1% + 1 dgt. (101... 600V) ACAeff/rms DCAeff/rms priamy max 10 A 10 mA, s indukčnou sondou max 1000 A 1 A ±1 % + 3 dgt. ACA so svorkou do 2000 A (v závislosti od svorky)
frekvencia 10,0 ... 999 Hz 0,1 Hz 1 % + 1 číslica Ohmy 1Ω... 19,99kΩ 1 / 10Ω ±1% +1 číslica
Displej 93 x 52 mm
Multifunkčný LCD displej
Okolité podmienky max.80% relatívna vlhkosť / 0 ... +50 °C
Napájanie 6 x 1,5 V AA batérie alebo napájací zdroj
Rozmery (Š x V x H) 280 x 210 x 90 mm
hmotnosť: 1600 g
Príklady aplikácií Na nasledujúcom obrázku môžete vidieť analyzátor výkonu PCE-PA6000 používaný pri opravách počítačov. Vďaka použitiu napájacieho adaptéra je možné rýchlo a bezpečne vykonávať merania spotreby energie a energie proti dotykovému napätiu bez veľkého úsilia pri kabeláži alebo kabeláži. Tu môžete vidieť veľmi veľký a informatívny LCD displej z analyzátora výkonu. Súčasne sa zobrazujú až štyri namerané hodnoty. Spôsob zobrazenia sa mení v závislosti od funkčného režimu. Okrem toho je veľmi dobre vidieť voliteľný napájací adaptér. Jednoducho zapojte adaptér do zásuvky a pripojte spotrebič k zástrčke Schuko a napájaciemu adaptéru. V tejto aplikácii sa tepelný výkon elektrického ohrievača ventilátora po úspešnej oprave kontroluje pomocou nášho merača výkonu PCE-PA6000. Tu je veľmi nápomocný aj napájací adaptér. Najjednoduchšia inštalácia s maximálnou bezpečnosťou, žiadne holé konce káblov ako obvykle široko ďaleko. Pomocou analyzátora výkonu je možné priamo, bezpečne a jednoducho kontrolovať všetky malé elektrické zariadenia do 16A, ako aj veľké spotrebiče (s prúdovou svorkou alebo prúdovým transformátorom).

Kategória výrobku: merač a analyzátor výkonu

Displej: LCD

Optický ukazovateľ: áno

Merač spotreby: RS232

Rozmer.: (d x š x v) 210 x 280 x 90 mm

: bez certifikátu

Hmotnosť: 1600 g

Kategória merania: CAT II 600 V

Šírka: 280 mm

V: 90 mm

Dĺžka: 210 mm

Hĺbka: 90 mm

Typ: Power Analyzer

Rozhranie: zástrčka DC 3,5 mm
RS-232
RS-232C
USB 1.1 zástrčka A
sieťová zástrčka
RS232 zásuvka 3pólová
USB
sériový
hostiteľský port USB
3žilový
zástrčka USB 2.0 A
sériové rozhranie
zásuvka DC 3,5 mm
interný USB 2.0 zástrčka 4-pólová
1 x USB 2.0 Device
1 x USB 2.0 Host
svorkovnice, 3pólová
Zobraziť viac

Fázová detekcia: nie/nie

Detekcia ochranného vodiča: nie/nie

Na stiahnutie

Datasheet

Datasheet 2452551 PCE Instruments Power Analyzer, PCE-PA6000 merač a analyzátor výkonu

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2452551 PCE Instruments Power Analyzer, PCE-PA6000 merač a analyzátor výkonu

Popis

Univerzálne použiteľný analyzátor výkonu s rozhraním RS-232 a vyhodnocovacím softvérom pre analýzu výkonu spotrebiteľov Výkonový analyzátor PCE-PA6000 možno použiť ako stolové alebo prenosné meracie zariadenie na meranie skutočného výkonu, zdanlivého výkonu, účinníka, spotreby energie, striedavých napätie, striedavý prúd, jednosmerné napätie, jednosmerný prúd, odpor a frekvencia. Meranie prúdu / výkonu je možné týmto analyzátorom výkonu vykonávať buď priamo pomocou dodaných testovacích káblov, alebo nepriamo pomocou kliešťových meračov. Analyzátor ponúka aj možnosť pripojenia priemyselných transformátorov prúdu s transformačným pomerom 100/5 A alebo 1000 / 5A. Veľký, dobre čitateľný LCD displej s rozmermi 93 x 52 mm zobrazuje súčasne niekoľko výsledkov merania, napríklad watt, cos f, ACV, ACA. Pomocou voliteľne dostupného napájacieho adaptéra PCE-PA-ADP je možné veľmi jednoducho a bezpečne pripojiť záťaže so zástrčkou Schuko (až 16 ACA) k analyzátoru výkonu na meranie a analýzu. Merací prístroj má dátové rozhranie RS-232 a pomocou analytického softvéru môžete dáta preniesť do PC, spracovať a uložiť. To z neho robí ideálne zariadenie na použitie v dielni alebo na meranie výkonu a riešenie problémov na mieste pre spotrebiteľov.
