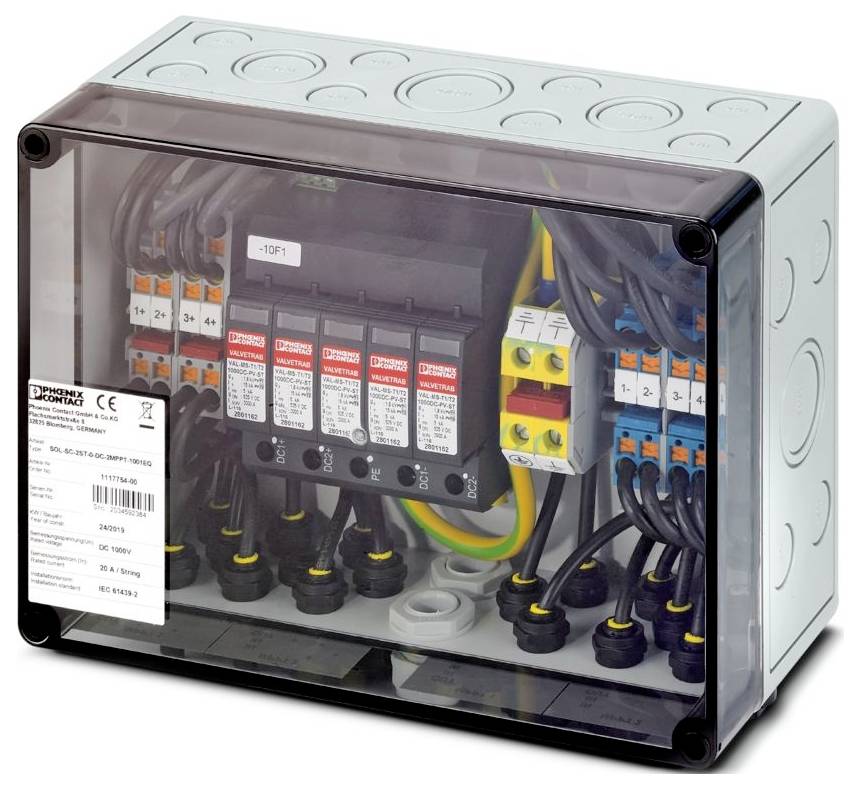

Ilustračný obrázok
Phoenix Contact 1117754 SOL-SC-2ST-0-DC-2MPPT-1001EQ
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (459,00 € / kus)
459,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Napätie MPP Un max. 1000 V DC
- Ochranný druh IP65
- Teplota okolia (prevádzková): -20 °C až +55 °C
- Materiál puzdra: Polykarbonát
- Materiál veka/dvierok: Polykarbonát (priehľadný)
- Počet vstupov (reťazcov): 2 (na MPP tracker)
- Počet podporovaných MPP trackerov: 2
- Počet výstupov (MPP trackery): 2
- Počet výstupov (± na MPP tracker): 2 (na MPP tracker)
- Typ káblového vstupu: SUNCLIX
- Prierez vodiča: 2,5 mm² ... 6 mm²
- Rozmer.
(š x v x h) 254 x 180 x 111 mm
- Obsah
1 ks
- Šírka
254 mm
- V
180 mm
- Hĺbka
111 mm
- Systémové napätie
1000 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564517 Phoenix Contact 1117754 SOL-SC-2ST-0-DC-2MPPT-1001EQ
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564517 Phoenix Contact 1117754 SOL-SC-2ST-0-DC-2MPPT-1001EQ
Popis
Pripojovacia skrinka generátora pre fotovoltaické systémy do 1000 V DC na pripojenie 2x 2 reťazcov. Rovnaký počet vstupných a výstupných reťazcov. S prepäťovou ochranou (typ 1/2) a konektormi SUNCLIX DC pre vstupnú a výstupnú stranu (protikonektory SUNCLIX sú súčasťou balenia).
Pripojovacie skrinky generátora Solarline (GAK) sa používajú v malých strešných systémoch, ako aj vo veľkých otvorených systémoch. Hlavnými úlohami GAK sú ochrana FV systému pred prepätím, prípadne zhromažďovanie reťazcov a prepojenie ochranného vodiča vyrovnávania potenciálov s lokálnym vyrovnávaním potenciálov.
Ďalšie funkcie sú voliteľné a závisia od úrovne výbavy.
Medzi príklady voliteľných funkcií patrí ochrana reťazcov pomocou reťazcových poistiek a odpojenie reťazcov pomocou jednosmerných ističov záťaže alebo jednosmerných požiarnych spínačov.
Celý rozsah funkcií GAK si môžete odvodiť z názvu článku (pozrite si poznámku pre používateľa k typovému kľúču GAK, ktorú si môžete stiahnuť v sekcii „Na stiahnutie“).
Tento text bol preložený strojovo.
Pripojovacie skrinky generátora Solarline (GAK) sa používajú v malých strešných systémoch, ako aj vo veľkých otvorených systémoch. Hlavnými úlohami GAK sú ochrana FV systému pred prepätím, prípadne zhromažďovanie reťazcov a prepojenie ochranného vodiča vyrovnávania potenciálov s lokálnym vyrovnávaním potenciálov.
Ďalšie funkcie sú voliteľné a závisia od úrovne výbavy.
Medzi príklady voliteľných funkcií patrí ochrana reťazcov pomocou reťazcových poistiek a odpojenie reťazcov pomocou jednosmerných ističov záťaže alebo jednosmerných požiarnych spínačov.
Celý rozsah funkcií GAK si môžete odvodiť z názvu článku (pozrite si poznámku pre používateľa k typovému kľúču GAK, ktorú si môžete stiahnuť v sekcii „Na stiahnutie“).
Tento text bol preložený strojovo.
