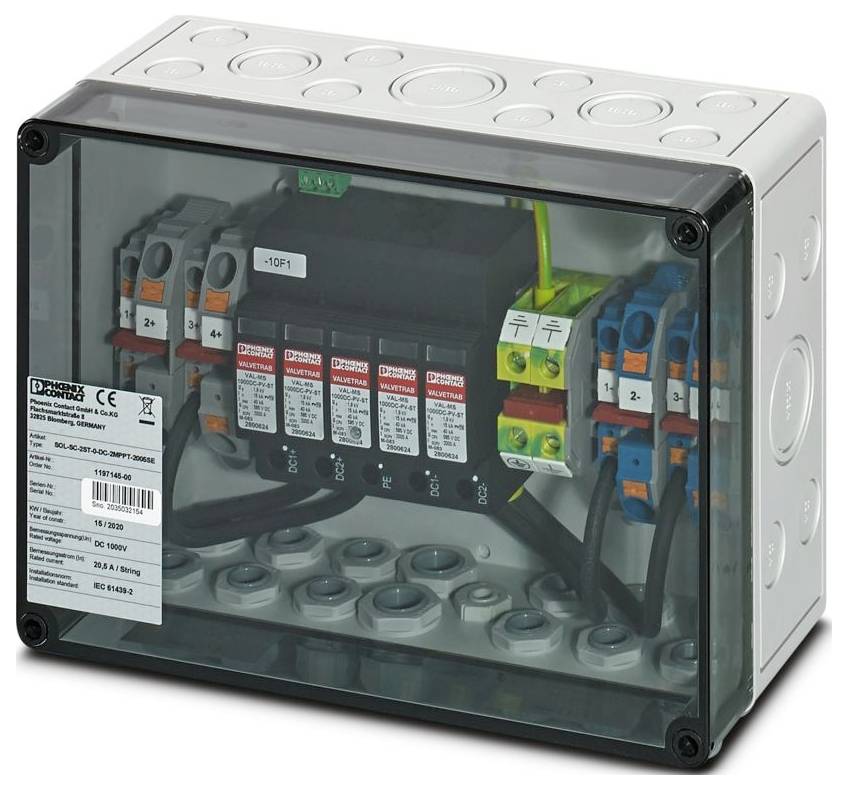

Phoenix Contact 1197145 SOL-SC-2ST-0-DC-2MPPT-2005SE
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (231,71 € / kus)
231,71 €
bez DPH.
Doprava zadarmo
Technické parametre
- Napätie MPP Un max. 1000 V DC
- Ochranný druh IP65
- Teplota okolia (prevádzka): -20 °C ... 55 °C
- Materiál puzdra: Polykarbonát
- Materiál veka/dvierok: Polykarbonát (priehľadný)
- Počet vstupov: Reťazce: 2 (na MPP tracker)
- Počet podporovaných MPP trackerov: 2
- Počet výstupov: Sledovač MPP: 2
- Počet výstupov: ± 1 (na MPP tracker)
- Typ káblového vstupu: Káblová priechodka
- Typ pripojenia: Zásuvné pripojenie
- Rozmer.
(š x v x h) 254 x 180 x 111 mm
- Obsah
1 ks
- Šírka
254 mm
- V
180 mm
- Hĺbka
111 mm
- Systémové napätie
1000 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3566019 Phoenix Contact 1197145 SOL-SC-2ST-0-DC-2MPPT-2005SE
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3566019 Phoenix Contact 1197145 SOL-SC-2ST-0-DC-2MPPT-2005SE
Popis
Pripojovacia skrinka generátora, napätie MPP: 1000 V DC, počet reťazcov: 2, počet podporovaných sledovačov MPP: 2, vybavenie: bez špeciálneho vybavenia, prepäťová ochrana: T2, typ káblovej priechodky: káblová priechodka.
Pripojovacie skrinky generátora Solarline (GAK) sa používajú v malých strešných systémoch, ako aj vo veľkých otvorených systémoch. Hlavnými úlohami GAK sú ochrana FV systému pred prepätím, prípadne zhromažďovanie reťazcov a prepojenie vodiča ochranného vyrovnávania potenciálov s lokálnym vyrovnávaním potenciálov.
Ďalšie funkcie sú voliteľné a závisia od úrovne výbavy.
Medzi príklady voliteľných funkcií patrí ochrana reťazcov pomocou reťazcových poistiek a odpojenie reťazcov pomocou jednosmerných ističov záťaže alebo jednosmerných požiarnych spínačov.
Celý rozsah funkcií GAK si môžete odvodiť z názvu článku (pozrite si poznámku pre používateľa k typovému kľúču GAK, ktorú si môžete stiahnuť v sekcii „Na stiahnutie“).
Tento text bol preložený strojovo.
Pripojovacie skrinky generátora Solarline (GAK) sa používajú v malých strešných systémoch, ako aj vo veľkých otvorených systémoch. Hlavnými úlohami GAK sú ochrana FV systému pred prepätím, prípadne zhromažďovanie reťazcov a prepojenie vodiča ochranného vyrovnávania potenciálov s lokálnym vyrovnávaním potenciálov.
Ďalšie funkcie sú voliteľné a závisia od úrovne výbavy.
Medzi príklady voliteľných funkcií patrí ochrana reťazcov pomocou reťazcových poistiek a odpojenie reťazcov pomocou jednosmerných ističov záťaže alebo jednosmerných požiarnych spínačov.
Celý rozsah funkcií GAK si môžete odvodiť z názvu článku (pozrite si poznámku pre používateľa k typovému kľúču GAK, ktorú si môžete stiahnuť v sekcii „Na stiahnutie“).
