Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 5 V/DC

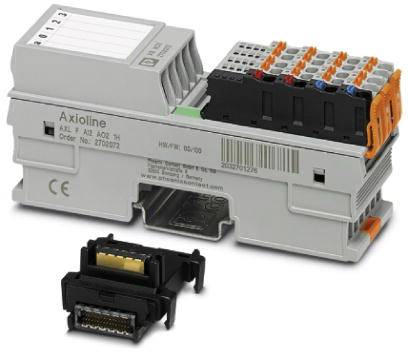

'Zásuvný modul s viacerými prípojkami a elektronickými komponentmi vedľa ďalšej zástrčkovej sady. Vhodný pre automatizačné systémy.'

Ilustračný obrázok

Schematický nákres napájacieho systému s lokálnymi zbernicovými prepojeniami, mikrokontrolerovým riadením a rôznymi komponentmi rozhraní na monitorovanie a ovládanie elektrických signálov.

Priemyselný modul s označeniami 'a0, 1, 2, 3', sériové číslo '1035429'. Poskytuje viaceré elektrické prípojky pre riadiace systémy.

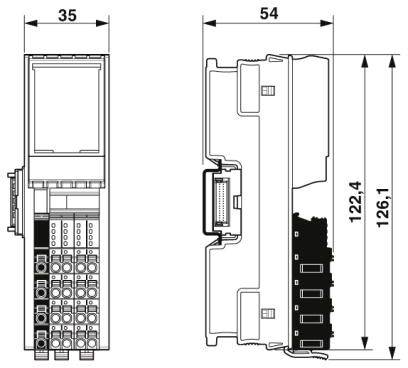

Technický výkres elektrického modulu s rozmermi 35 mm šírky a 54 mm hĺbky. Výška sa mení medzi 122,4 mm a 126,1 mm.

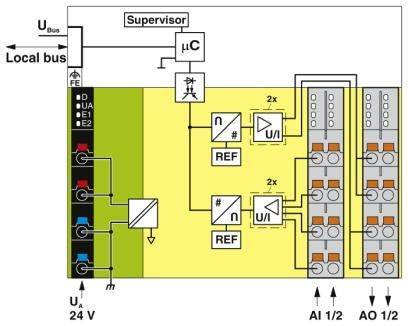

Diagram elektrického obvodu: Hore 'Supervisor' a μC; vľavo vstupné napätie 24 V; vpravo ovládacie prvky AI 1/2, AO 1/2.

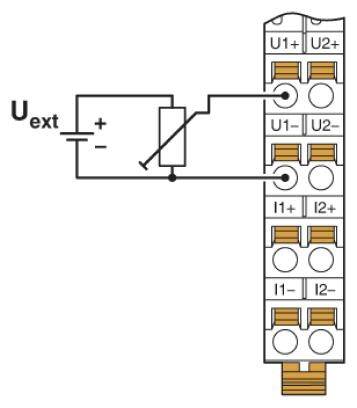

Diagram znázorňuje elektrickú schému s integrovaným rezistorom, prepojeným so svorkami U1+, U1-, U2+, U2-, I1+, I1-, I2+, I2-.

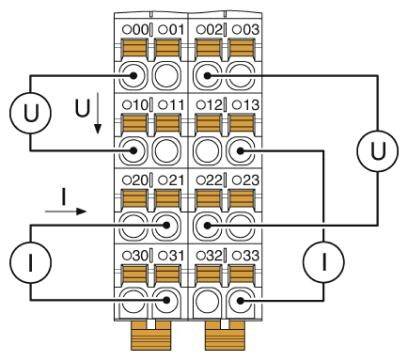

Diagram elektrického rozvádzača s označeniami 'U' pre napätie a 'I' pre prúd. Zobrazuje vnútorné prepojenia svoriek 001 až 032.

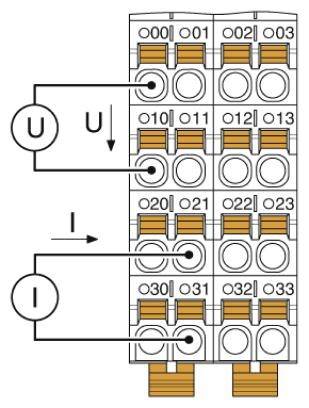

Schéma zapojenia plánu s napätím a prúdom. Horný rad pre napätie ('U'), spodný rad pre prúd ('I'). Číslované svorky.

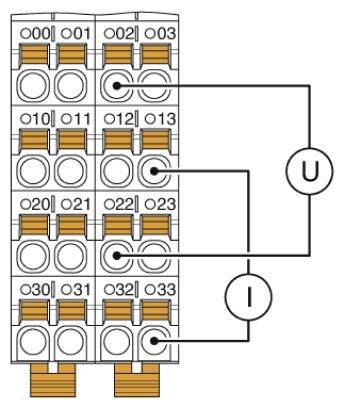

Elektrický schémový diagram so svorkami označenými od 001 do 033 a prepojeniami označenými ako U a I.

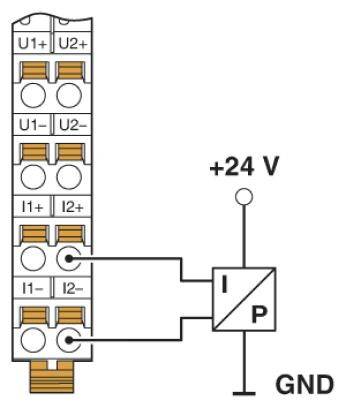

Schéma zapojenia elektrického pripojenia: zobrazuje pripojovaciu lištu s konektormi U1+, U1-, U2+, U2-, I1+, I1-, I2+, I2-, 24V a GND.

1/10

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (378,05 € / kus)

378,05 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Popis vstupu: Diferenčné vstupy, napätie alebo prúd je možné zvoliť jednotlivo
Počet vstupov: 2
Ochranný obvod: prepäťová ochrana napájacie napätie elektronické (35 V, 0,5 s)
Farba: prevádzková sivá A RAL 7042
Čistá hmotnosť: 197 g
Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
Počet výstupov: 2
Montážna poloha: akákoľvek (bez zníženia teploty)
Dĺžka odizolovania: 8 mm
Min. Prierez pevného vodiča: 0,2 mm²
Max. Prierez tuhého vodiča: 1,5 mm²
Prierez vodiča, ohybný, min.: 0,2 mm²
Pružný prierez vodiča: 1,5 mm²
Min. Prierez vodiča AWG: 24
Prierez drôtu AWG max: 16
Prenosová rýchlosť: 100 Mbit / s
Spotreba energie: typicky 0,6 W
Rozlíšenie A / D prevodník: 16 bitov
Rozlíšenie D / A prevodník: 16 bitov

Kategória výrobku: I / O modul

Typ: AXL F AI2 AO2 XC 1H

Min. prevádzkové napätie: 19.2 V/DC

Prevádzkové napätie: 19.2 - 30 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 5 V/DC

V: 126.1 mm

Dĺžka: 54 mm

Šírka: 35 mm

: IP20

Rozmer.: (d x š x v) 54 x 35 x 126.1 mm

Pripojovacie technika: 2-žilový

Pripojenie: Push-in pripojenie

Max. odber prúdu: 120 mA

Číslo výrobcu: 1035429

Spôsob montáže: Montážna lišta

Max. okolitá teplota: +60 °C

Min. okolitá teplota: -25 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2137548 Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 5 V/DC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2137548 Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 5 V/DC

Popis

Axioline F XC, analógový vstupno / výstupný modul, analógové vstupy: 2, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, technológia pripojenia: 2-vodičový, analógové výstupy: 2, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, technológia pripojenia: dvojvodičová, prenosová rýchlosť v miestnej zbernici: 100 Mbit / s, variant pre extrémne podmienky, stupeň ochrany: IP20, vrátane základného modulu zbernice a konektorov Axioline F

Tento text bol preložený strojovo.
