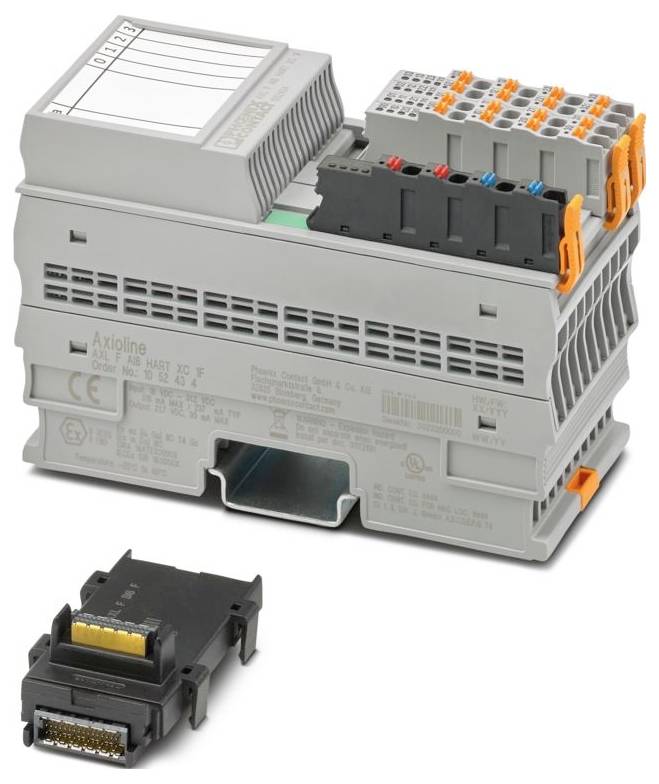

Phoenix Contact AXL F AI8 HART XC 1F 1052434 24 V/DC, 5 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (698,37 € / kus)
698,37 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová rada: Axioline F
- Dizajn: blokový modulárny
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 53,6 mm
- výška 126,1 mm
- Hĺbka: 77,1 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C (štandard); -40 °C ... 70 °C (Predĺžená, pozri kapitolu „Úspešne testované: Použitie v extrémnych podmienkach prostredia“ v technickom liste.)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II (IEC 60664-1, EN 60664-1)
- Stupeň znečistenia: 2 (IEC 60664-1, EN 60664-1)
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Označenie konektora: F-konektor Axioline
- Dĺžka odizolovania: 8 mm
- Montážna poloha: ľubovoľná (bez teplotného zníženia)
- ATEX: ATEX
- IECEx: IECEx
- Prenosová rýchlosť: 100 Mbps
- Označenie: Trieda I, Oddiel 2, Skupiny A, B, C, D, T4; Trieda I, Zóna 2, IIC T4
- UL, USA / Kanada: Trieda I, Oddiel 2, Skupiny A, B, C, D T4
- Maximálna strata výkonu pri nominálnych podmienkach: 2,51 W
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 2
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Rozsah dodávky: vrátane modulu zbernicovej základne a F-konektorov Axioline
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
- Certifikát: E196811
- Technika pripojenia: Technika pripojenia
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: max. 240 mA
- Pripojenie vodiča: Pripojenie vodiča
- Ochranné obvody: Ochrana proti prepätiu | elektronická (35 V, 0,5 s); Ochrana proti prepólovaniu | Dióda na ochranu proti prepólovaniu; Ochrana proti prechodovým javom | Odrušovacia dióda
- Tlak vzduchu (skladovanie/preprava): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Poznámka k typu pripojenia: Informácie o prierezoch vodičov nájdete v používateľskej príručke „Axioline F: Systém a inštalácia“.
- Obmedzenie použitia: Obmedzenie použitia
- Poznámka k EMC: EMC: Produkt triedy A, pozri vyhlásenie výrobcu v oblasti na stiahnutie
- Špeciálne vlastnosti: Variant pre extrémne podmienky; Funkcia HART; Funkcia HART
- CCCex – Poznámka: Použitie v potenciálne výbušnom prostredí nie je v Číne povolené.
- Ex-Data: Ex-Data
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- CCC / Čína Ex: CCC / Čína Ex
- Označenie vstupov: Aktívne analógové vstupy
- Vstupný odpor, prúdový vstup: 100 Ω (typický)
- Medzná frekvencia (3 dB): 15 Hz
- Vstupný signálový prúd: 4 mA ... 20 mA
- Popis vstupu: Aktívne analógové vstupné signály s podporou HART
- Počet vstupov: 8 (HART)
- Poznámka k rozmerom: Hĺbka platí pri použití montážnej lišty TH 35-7,5 (podľa EN 60715).
- Analógový: Analógový:
- Napájacie napätie: 24 V DC
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Poznámka k technológii pripojenia: tienené, krútené páry
- Rozlíšenie A/D prevodníka: 12 bitov
- Modul: Modul
- Vstupný adresný priestor: 48 bajtov
- Výstupný adresný priestor: 0 bajtov
- Požiadavka na parametrické údaje: 27 bajtov
- Požiadavka na konfiguračné údaje: 6 bajtov
- Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
- Reprezentácia nameranej hodnoty: 16 bitov (15 bitov + znamienko)
- Skúšobné napätie: 24 V napájanie (periférie) / Funkčné uzemnenie: 500 V AC, 60 Hz, 1 min
- Čas A/D prevodu: 500 µs
- Formáty údajov: Inline, kompatibilné s S7, štandardné formátovanie
- Miestny autobus Axioline F: Miestny autobus Axioline F
- Potenciál: Napájanie lokálnej zbernice Axioline F (UBus): Potenciál: Napájanie lokálnej zbernice Axioline F (UBus)
- Potenciál: Vstup pre analógové moduly (UA): Potenciál: Vstup pre analógové moduly (UA)
- Testovacie napätie: 5 V napájanie lokálnej zbernice (UBus) / 24 V napájanie (periférie): 500 V AC, 60 Hz, 1 min
- Skúšobné napätie: 5 V napájanie lokálnej zbernice (UBus) / Funkčné uzemnenie: 500 V AC, 60 Hz, 1 min
- F-konektor Axioline: F-konektor Axioline
- Vstupný filter: 25 Hz
- Testovacie napätie: 5 V napájanie lokálnej zbernice (UBus) / Analógové vstupy: 1500 V AC, 60 Hz, 1 min
- Testovacie napätie: 24 V napájanie (periférie) / Analógové vstupy: 1500 V AC, 60 Hz, 1 min
- Skúšobné napätie: Analógové vstupy / Funkčné uzemnenie: 500 V AC, 60 Hz, 1 min
- Filtrovanie: filtrovanie RFI / pasívne filtrovanie 2. rádu TP
- Kategória výrobku
Analógový modul
- Typ
AXL F AI8 HART XC 1F
- Maximálny počet vstupov
8
- Prevádzkové napätie
24 V/DC
5 V/DC
- V
126.1 mm
- Dĺžka
77.1 mm
- Šírka
53.6 mm
IP20
- Rozmer.
(d x š x v) 77.1 x 53.6 x 126.1 mm
- Pripojovacie technika
2-žilový
- Pripojenie
Push-in pripojenie
- Max. odber prúdu
240 mA
- Číslo výrobcu
1052434
- Prevedenie
blokový modulárny
- Spôsob montáže
montážne lišty
- Hĺbka
75.948224 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3562307 Phoenix Contact AXL F AI8 HART XC 1F 1052434 24 V/DC, 5 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3562307 Phoenix Contact AXL F AI8 HART XC 1F 1052434 24 V/DC, 5 V/DC
Popis
Axioline F, Analógový vstupný modul, Aktívne analógové vstupy: 8 (HART), 4 mA ... 20 mA, technika pripojenia: 2-vodičová, prenosová rýchlosť v lokálnej zbernici: 100 Mbit/s, variant pre extrémne podmienky, funkcia HART, trieda ochrany: IP20, vrátane modulu zbernicovej zásuvky a konektorov Axioline F
