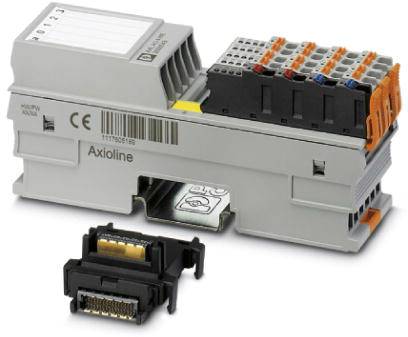

Phoenix Contact AXL F AO4 XC 1H 2702153 5 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (378,05 € / kus)
378,05 €
bez DPH.
Doprava zadarmo
Technické parametre
- Ochranný obvod: prepäťová ochrana napájacie napätie elektronické (35 V, 0,5 s)
- Farba: prevádzková sivá A RAL 7042
- Čistá hmotnosť: 199 g
- Počet výstupov: 4
- Montážna poloha: akákoľvek (bez zníženia teploty)
- Dĺžka odizolovania: 8 mm
- Min. Prierez pevného vodiča: 0,2 mm²
- Max. Prierez tuhého vodiča: 1,5 mm²
- Prierez vodiča, ohybný, min.: 0,2 mm²
- Pružný prierez vodiča: 1,5 mm²
- Min. Prierez vodiča AWG: 24
- Prierez drôtu AWG max: 16
- Prenosová rýchlosť: 100 Mbit / s
- Príkon: max. 3 W (na UA)
- Rozlíšenie D / A prevodník: 16 bitov
- Kategória výrobku
I / O modul
- Typ
AXL F AO4 XC 1H
- Min. prevádzkové napätie
19.2 V/DC
- Prevádzkové napätie
19.2 - 30 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
5 V/DC
- V
126.1 mm
- Dĺžka
54 mm
- Šírka
35 mm
IP20

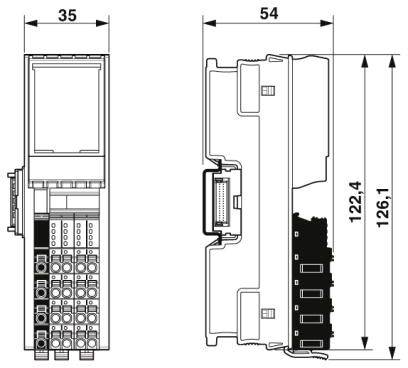

- Rozmer.
(d x š x v) 54 x 35 x 126.1 mm
- Pripojovacie technika
2-žilový
- Pripojenie
Push-in pripojenie
- Max. odber prúdu
120 mA
- Číslo výrobcu
2702153
- Spôsob montáže
Montážna lišta
- Max. okolitá teplota
+60 °C
- Min. okolitá teplota
-25 °C
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 5 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 5 V/DC
Popis

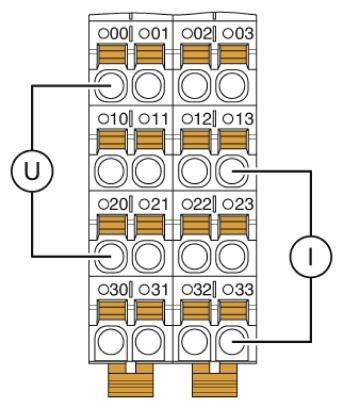

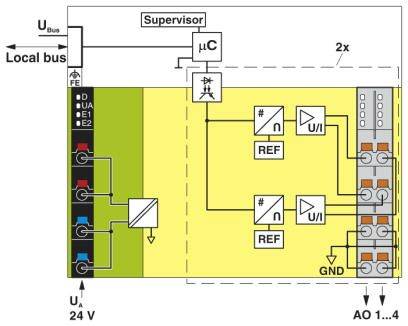

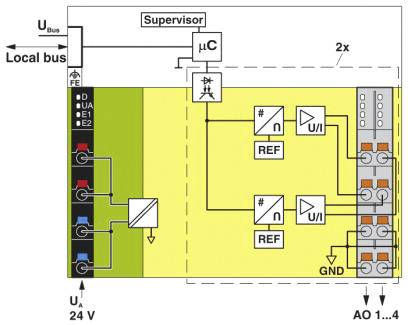

4 analógové výstupné kanály pre voliteľné pripojenie napäťových alebo prúdových signálov. Bipolárne napäťové výstupy, unipolárne prúdové výstupy. Pripojenie pohonov dvojvodičovou technológiou. Rozsahy napätia: 0 V ... 10 V, ± 10 V, 0 V ... 5 V, ± 5 V. Rozsahy prúdu: 0 mA ... 20 mA, 4 mA ... 20 mA. Skratuvzdorné výstupy. Žiadne znižovanie výkonu vo všetkých oblastiach. Krátke doby nárastu signálu. Jazdenie vysokého bremena. Typový štítok uloženého zariadenia. Diagnostické a stavové displeje. Môže byť použitý v extrémnych podmienkach prostredia. Rozšírený teplotný rozsah -40 ° C ... + 70 ° C (pozri údajový list v kapitole „Úspešne testované: Používajte v extrémnych podmienkach prostredia“). Čiastočne lakované dosky plošných spojov.
