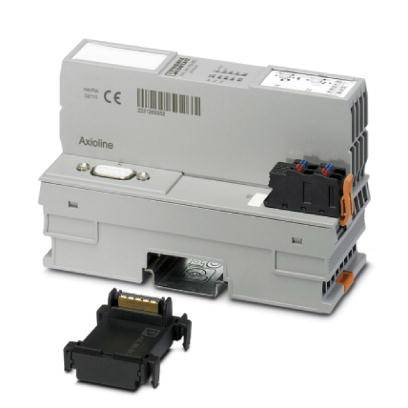

Phoenix Contact AXL F BK PB XC 2702463 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (386,18 € / kus)
386,18 €
bez DPH.
Doprava zadarmo
Technické parametre
- Ochranný obvod: Prepäťová ochrana, napájacie napätie, elektronické
- Farba: prevádzková sivá A RAL 7042
- Čistá hmotnosť: 175 g
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Montážna poloha: akákoľvek (všimnite si zníženie teploty)
- Dĺžka odizolovania: 8 mm
- Min. Prierez pevného vodiča: 0,2 mm²
- Max. Prierez tuhého vodiča: 1,5 mm²
- Prierez vodiča, ohybný, min.: 0,2 mm²
- Pružný prierez vodiča: 1,5 mm²
- Min. Prierez vodiča AWG: 24
- Prierez drôtu AWG max: 16
- Prenosová rýchlosť: 9,6 kBit / s ... 12 Mbit / s
- Príkon: max. 13,7 W (so zaťažením 2 A na zbernici UBus pre I / O)
- Kategória výrobku
zbernicový spínač
- Typ
AXL F BK PB XC
- Min. prevádzkové napätie
19.2 V/DC
- Prevádzkové napätie
19.2 - 30 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
24 V/DC
- V
125.9 mm
- Dĺžka
74 mm
- Šírka
45 mm
IP20

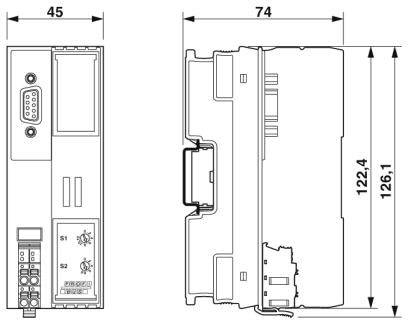

- Rozmer.
(d x š x v) 74 x 45 x 125.9 mm
- Pripojenie
Push-in pripojenie
- Max. odber prúdu
567 mA
- Číslo výrobcu
2702463
- Spôsob montáže
Montážna lišta
- Max. okolitá teplota
+60 °C
- Min. okolitá teplota
-25 °C
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2209838 Phoenix Contact AXL F BK PB XC 2702463 24 V/DC
Datasheet 2209838 Phoenix Contact AXL F BK PB XC 2702463 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2209838 Phoenix Contact AXL F BK PB XC 2702463 24 V/DC
Popis

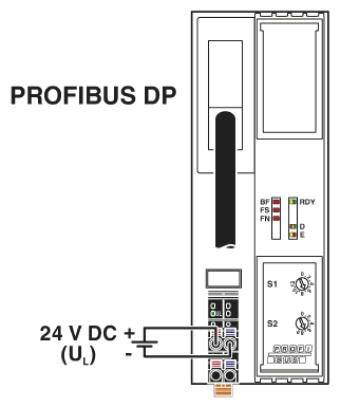

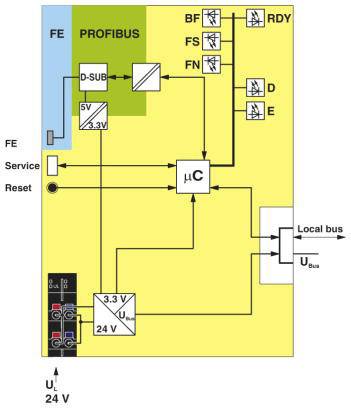

Pripojenie PROFIBUS cez 9-pólovú zásuvku D-SUB. Galvanické oddelenie medzi rozhraním PROFIBUS a logikou. Otočný kódovací spínač pre nastavenie adresy PROFIBUS. DP / V1 pre majstrov triedy 1 a triedy 2. Rýchlosť dátového prenosu PROFIBUS 9,6 kbit / s až 12 Mbit / s. Dynamická konfigurácia je podporovaná. Funkcie I&M. Podpora aktualizácie firmvéru. Typická doba cyklu miestnej zbernice Axioline F približne 10 µs. Môže byť použitý v extrémnych podmienkach prostredia. Rozšírený teplotný rozsah -40 ° C ... + 70 ° C (pozri údajový list v kapitole „Úspešne testované: Používajte v extrémnych podmienkach prostredia“). Čiastočne lakované dosky plošných spojov.
