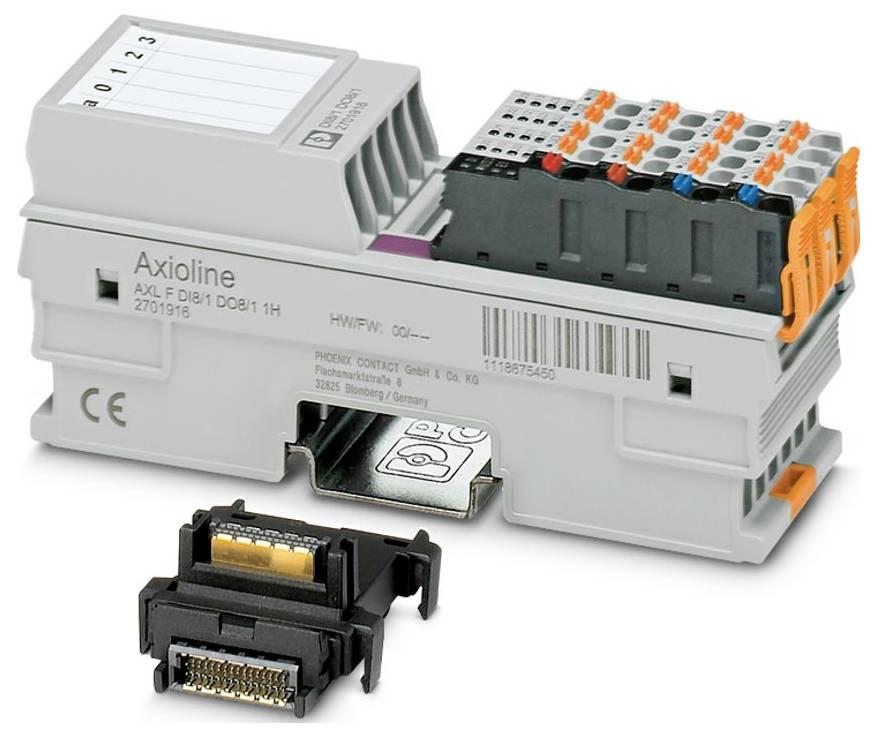

Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 24 V/DC, 5 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (215,45 € / kus)
215,45 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová rada: Axioline F
- Dizajn: blokový modulárny
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 35 mm
- výška 126,1 mm
- Hĺbka: 54 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C (štandardné aplikácie schválené UL, použitie v nebezpečných priestoroch zóny 2); -40 °C ... 70 °C (Predĺžená, pozri kapitolu „Úspešne testované: Použitie v extrémnych podmienkach prostredia“ v technickom liste.)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II (IEC 60664-1, EN 60664-1)
- Stupeň znečistenia: 2 (IEC 60664-1, EN 60664-1)
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Označenie konektora: F-konektor Axioline
- Dĺžka odizolovania: 8 mm
- Montážna poloha: ľubovoľná (bez teplotného zníženia)
- ATEX: ATEX
- IECEx: IECEx
- Prenosová rýchlosť: 100 Mbps
- Označenie: Trieda I, Zóna 2, AEx ec IIC T4; Trieda I, Oddiel 2, Skupiny A, B, C, D, T4; Ex ec IIC T4 Gc X
- UL, USA / Kanada: UL, USA / Kanada
- Maximálna strata výkonu pri nominálnych podmienkach: 2,4 W
- Trvanie testu: 21 dní
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Výstupné napätie: 24 V DC
- Počet rozhraní: 2
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Rozsah dodávky: vrátane modulu zbernicovej základne a F-konektorov Axioline
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
- Certifikát: , 2021122309114456
- Technika pripojenia: Technika pripojenia
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Odber prúdu: max. 4 A (vyžaduje sa externá poistka)
- Menovité výstupné napätie: 24 V DC
- Pripojenie vodiča: Pripojenie vodiča
- Teplota: 25 °C ±1 K
- Ochranné obvody: Ochrana proti prepätiu | elektronická (35 V, 0,5 s); Ochrana proti prepólovaniu | paralelná dióda | s externou 5 A poistkou (len na uvedenie do prevádzky)
- UKEX: UKEX
- Tlak vzduchu (skladovanie/preprava): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Poznámka k typu pripojenia: Informácie o prierezoch vodičov nájdete v používateľskej príručke „Axioline F: Systém a inštalácia“.
- Obmedzenie použitia: Obmedzenie použitia
- Poznámka k EMC: EMC: Produkt triedy A, pozri vyhlásenie výrobcu v oblasti na stiahnutie
- Špeciálne vlastnosti: Variant pre extrémne podmienky
- CCC / Čína Ex: CCC / Čína Ex
- Počet východov: 8
- Označenie vstupu: Digitálne vstupy
- Označenie výstupu: Digitálne výstupy
- Popis vstupu: EN 61131-2 Typ 1 a 3
- Počet vchodov: 8
- Poznámka k rozmerom: Hĺbka platí pri použití montážnej lišty TH 35-7,5 (podľa EN 60715).
- Digitálne:: Digitálne:
- Rozsah vstupného napätia signálu "0": -3 V DC ... 5 V DC
- Rozsah vstupného napätia signálu "1": 11 V DC ... 30 V DC
- Čas vstupného filtra: 3000 µs (predvolené); 1000 µs;< 100 µs
- Napájacie napätie: 24 V DC
- Výstupné napätie vo vypnutom stave: max. 1 V
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Induktívne medzné napätie: -25,8 V ... -15 V
- Modul: Modul
- Vstupný adresný priestor: 1 bajt
- Výstupný adresný priestor: 1 bajt
- Požiadavka na parametrické údaje: 3 bajty
- Požiadavka na konfiguračné údaje: 7 bajtov
- Menovité vstupné napätie UIN: 24 V DC
- Menovitý vstupný prúd pri UIN: 2,4 mA
- Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
- Skúšobné napätie: Napájanie 24 V (periférie) / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Induktívna menovitá záťaž: max. 12 VA (1,2 H, 48 Ω, pri menovitom napätí)
- Menovité zaťaženie pre žiarovky: max. 12 W (pri menovitom napätí)
- Menovitá odporová záťaž: max. 12 W (48 Ω, pri menovitom napätí)
- Odolnosť voči spätnému napätiu voči krátkym impulzom: podmienečne odolná voči spätnému napätiu do 0,5 A po dobu 1 s
- Správanie v prípade indukčného preťaženia: Výstup sa môže zničiť
- Nadprúdová ochrana: od 0,7 A
- Miestny autobus Axioline F: Miestny autobus Axioline F
- Potenciál: Napájanie lokálnej zbernice Axioline F (UBus): Potenciál: Napájanie lokálnej zbernice Axioline F (UBus)
- Skúšobné napätie: 5 V napájanie lokálnej zbernice (UBus) / 24 V napájanie (periférie): 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: 5 V napájanie lokálnej zbernice (UBus) / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- F-konektor Axioline: F-konektor Axioline
- Testovanie (toxický plyn): Testovanie (toxický plyn)
- Testovacia norma: ISA-71.04-2013 G3 Náročné prostredie Skupina A; IEC 60068-2-60:2015 Metóda 4
- Relatívna vlhkosť: 75 % ± 3 %
- Objemová koncentrácia H2S (sírovodíka): 50 ppb
- Objemová koncentrácia NO2 (oxid dusičitý): 1250 ppb
- Objemová koncentrácia Cl2 (chlór): 10 ppb
- Objemová koncentrácia SO2 (oxid siričitý): 300 ppb
- Maximálny výstupný prúd na modul: max. 4 A (vyžaduje sa externá poistka)
- Minimálna záťaž: 10 kΩ
- Výstupný prúd vo vypnutom stave: max. 300 µA
- Spínacia frekvencia: max. 10 000 za sekundu (pri minimálnom zaťažovacom prúde 50 mA); max. 1 za sekundu (pri menovitej indukčnej záťaži); max. 16 za sekundu (pri menovitom zaťažení žiarovky)
- Správanie pri preťažení: Vypnutie s automatickým reštartom
- Oneskorenie signálu: max. 100 µs (pri zapnutí); max. 100 µs (pri vypínaní, s minimálnym zaťažovacím prúdom 50 mA)
- Výstupný prúd počas zemného spojenia vo vypnutom stave:< 1 mA
- Potenciál: Napájanie pre digitálne vstupné a výstupné moduly (UIO): Potenciál: Napájanie pre digitálne vstupné a výstupné moduly (UIO)
- Kategória výrobku
Digitálny modul
- Typ
AXL F DI8/1 DO8/1 XC 1H
- Maximálny počet vstupov
8
- Počet výstupov (max.)
8
- Prevádzkové napätie
24 V/DC
5 V/DC
- V
126.1 mm
- Dĺžka
54 mm
- Šírka
35 mm
IP20
- Rozmer.
(d x š x v) 54 x 35 x 126.1 mm
- Pripojovacie technika
1 vodič
- Pripojenie
Push-in pripojenie
- Max. odber prúdu
4 A
- Číslo výrobcu
2702017
- Prevedenie
blokový modulárny
- Spôsob montáže
montážne lišty
- Hĺbka
52.649984 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 24 V/DC, 5 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 24 V/DC, 5 V/DC
Popis
Axioline F, digitálny vstupno-výstupný modul, digitálne vstupy: 8, 24 V DC, technika pripojenia: 1-vodičová, digitálne výstupy: 8, 24 V DC, 500 mA, technika pripojenia: 1-vodičová, variant pre extrémne podmienky, prenosová rýchlosť v lokálnej zbernici: 100 Mbit/s, trieda ochrany: IP20, vrátane modulu zbernicovej zásuvky a konektorov Axioline F
