Name: Phoenix Contact AXL F DO32/1 2H 1004925 5 V/DC
Brand: Phoenix Contact
SKU: 2208901
Availability: BackOrder

Elektronické komponenty s prípojkami a modulmi na držiaku, používané pre priemyselné elektrické zapojenia a riadenia.

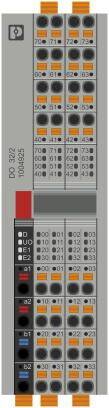

'EL2022' svorka s dvoma digitálnymi výstupmi, pripojená na 'E1' a 'E2'. LED diódy zobrazujú stav: 'E1' svieti, 'E2' nesvieti.

Schéma znázorňuje dve výstupné zapojenia, ovládané mikrokontrolerom, prepojené s lokálnymi zbernicovými a digitálnymi výstupnými (DO) prípojkami.

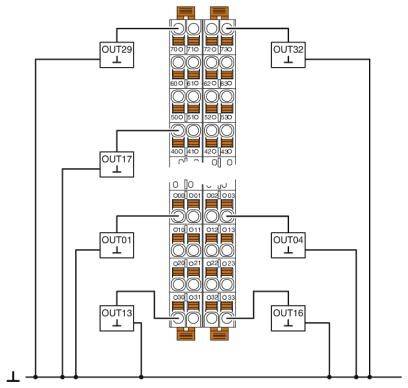

Elektrický rozvádzač s piatimi výstupmi (OUT01, OUT04, OUT13, OUT16, OUT17), ktoré sú pomocou kabeláže vedené do centrálneho rozvádzača.

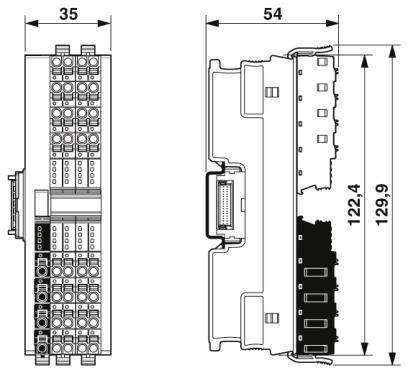

Dva technické výkresy elektronického zariadenia, bočný a čelný pohľad s rozmermi 35 mm a 54 mm.

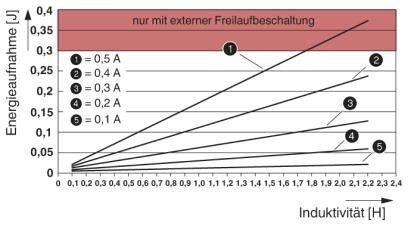

Graf znázorňuje vzťah medzi energetickým príjmom (J) a induktivitou (H) pri piatich rôznych prúdoch od 0,1 A do 0,5 A; červenou vyznačená oblasť hore s upozornením 'len s externým núdzovým vypnutím'.

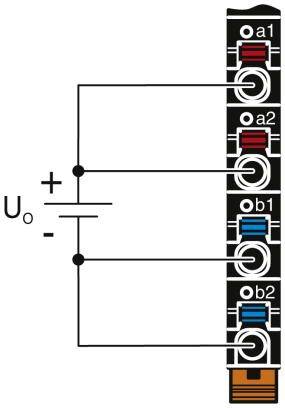

Diagram elektrického obvodu: Dve dvojice LED diód (a1/a2 a b1/b2) prepojené so zdrojom napätia Uo+.

1/7

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (279,00 € / kus)

279,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Ochranný obvod: prepäťová ochrana napájacie napätie elektronické (35 V, 0,5 s)
Farba: prevádzková sivá A RAL 7042
Čistá hmotnosť: 159 g
Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
Počet výstupov: 32
Montážna poloha: akákoľvek (bez zníženia teploty)
Dĺžka odizolovania: 8 mm
Stupeň znečistenia: 2
Kategória prepätia: II (EN 61010-2-201 / UL 61010-2-201)
Min. Prierez pevného vodiča: 0,2 mm²
Max. Prierez tuhého vodiča: 1,5 mm²
Prierez vodiča, ohybný, min.: 0,2 mm²
Pružný prierez vodiča: 1,5 mm²
Min. Prierez vodiča AWG: 24
Prierez drôtu AWG max: 16
Prenosová rýchlosť: 100 Mbit / s
Výkonnostný nárok: max. 300 mW.

Kategória výrobku: I / O modul

Typ: AXL F DO32/1 2H

Počet výstupov (max.): 32

Počet výstupov: 32 x

Prúdový výstupný signál: 500 mA

Max. výstupný prúd na kanál: 500 mA

Min. prevádzkové napätie: 19.2 V/DC

Prevádzkové napätie: 19.2 - 30 V/DC

Prevádzkové napätie max.: 30 V/DC

Napäťový výstupný signál: 24 V

Prevádzkové napätie: 5 V/DC

V: 129.9 mm

Dĺžka: 54 mm

Šírka: 35 mm

: IP20

Rozmer.: (d x š x v) 54 x 35 x 129.9 mm

Pripojovacie technika: 1 vodič

Pripojenie: Push-in pripojenie

Max. odber prúdu: 60 mA

Číslo výrobcu: 1004925

Spôsob montáže: Montážna lišta

Max. okolitá teplota: +60 °C

Min. okolitá teplota: -25 °C

Logické napätie U L: 5 V/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 5 V/DC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 5 V/DC

Popis

32 digitálnych výstupov. 24 V ss, 500 mA. Pripojenie akčných členov 1-vodičovou technológiou. Jednokanálová diagnostika. Minimálna doba aktualizácie menej ako 100 µs. Typový štítok uloženého zariadenia.

Tento text bol preložený strojovo.
