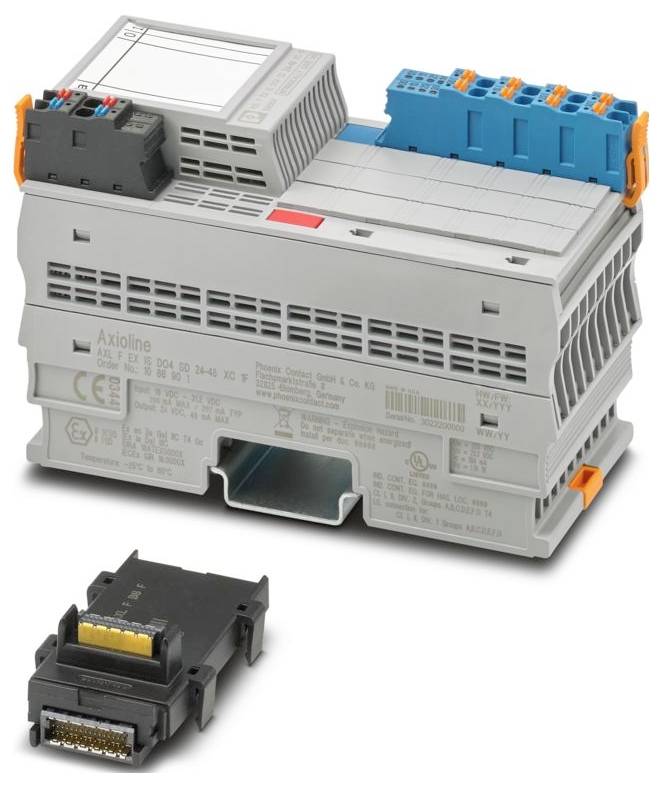

Ilustračný obrázok
Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 24 V/DC, 5 V/DC
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (669,00 € / kus)
669,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Produktová rada: Axioline F
- Dizajn: blokový modulárny
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 53,6 mm
- výška 129,9 mm
- Hĺbka: 77,1 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C (štandard); -40 °C ... 70 °C (Predĺžená, pozri kapitolu „Úspešne testované: Použitie v extrémnych podmienkach prostredia“ v technickom liste.)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II (IEC 60664-1, EN 60664-1)
- Stupeň znečistenia: 2 (IEC 60664-1, EN 60664-1)
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Označenie konektora: F-konektor Axioline
- Dĺžka odizolovania: 8 mm
- Montážna poloha: ľubovoľná (bez teplotného zníženia)
- ATEX: ATEX
- IECEx: IECEx
- Prenosová rýchlosť: 100 Mbps
- Označenie: Ex ec [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC
- UL, USA / Kanada: Ind. Pokračovanie Rovnica (E238705) tiež uvedený
- Priemysel Pokračovanie Rovnica pre nebezpečné miesto E196811
- Inštalácia v: Trieda I, Oddiel 2, Skupiny A, B, C, D T4
- Iskrovo bezpečné výstupy pre: Trieda I, skupiny A, B, C, D | Trieda II, skupiny E, F, G | Trieda III | [Ex ia] Nebezpečné miesto
- Trieda I, zóna 2, AEx ec [ia Ga] IIC T4 Gc
- [AEx ia Da] IIIC
- Ex ec [ia Ga] IIC T4 Gc
- [Ex ia Da] IIIC
- Maximálna strata výkonu pri nominálnych podmienkach: 6,44 W
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Výstupné napätie: 24 V
- Počet rozhraní: 2
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Rozsah dodávky: vrátane modulu zbernicovej základne a F-konektorov Axioline
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
- Certifikát: E196811
- Technika pripojenia: Technika pripojenia
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: max. 420 mA
- Menovité výstupné napätie: 24 V
- Pripojenie vodiča: Pripojenie vodiča
- Ochranné obvody: Ochrana proti prepätiu | elektronická (35 V, 0,5 s); Ochrana proti prepólovaniu | Dióda na ochranu proti prepólovaniu; Ochrana proti prechodovým javom | Odrušovacia dióda
- Tlak vzduchu (skladovanie/preprava): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Poznámka k typu pripojenia: Informácie o prierezoch vodičov nájdete v používateľskej príručke „Axioline F: Systém a inštalácia“.
- Obmedzenie použitia: Obmedzenie použitia
- Poznámka k EMC: EMC: Produkt triedy A, pozri vyhlásenie výrobcu v oblasti na stiahnutie
- Špeciálne vlastnosti: Magnetické ovládanie; Variant pre extrémne podmienky; Iskrovo bezpečné
- CCCex – Poznámka: Použitie v potenciálne výbušnom prostredí nie je v Číne povolené.
- Údaje súvisiace s bezpečnosťou: Údaje súvisiace s bezpečnosťou
- Maximálne výstupné napätie Uo: 27,3 V
- Maximálny výstupný prúd Io: 99 mA
- Maximálny výstupný výkon Po: 676 mW
- Maximálne bezpečné napätie: 250 V
- Ex-Data: Ex-Data
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- CCC / Čína Ex: CCC / Čína Ex
- Počet východov: 4
- Označenie výstupu: Digitálne výstupy
- Poznámka k rozmerom: Hĺbka platí pri použití montážnej lišty TH 35-7,5 (podľa EN 60715).
- Digitálne:: Digitálne:
- Napájacie napätie: 24 V DC
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Modul: Modul
- Vstupný adresný priestor: 0 bajtov
- Výstupný adresný priestor: 1 bajt
- Požiadavka na parametrické údaje: 5 bajtov
- Požiadavka na konfiguračné údaje: 6 bajtov
- Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
- Skúšobné napätie: 24 V napájanie (periférie) / Funkčné uzemnenie: 500 V AC, 60 Hz, 1 min
- Miestny autobus Axioline F: Miestny autobus Axioline F
- Potenciál: Napájanie lokálnej zbernice Axioline F (UBus): Potenciál: Napájanie lokálnej zbernice Axioline F (UBus)
- Testovacie napätie: 5 V napájanie lokálnej zbernice (UBus) / 24 V napájanie (periférie): 500 V AC, 60 Hz, 1 min
- Skúšobné napätie: 5 V napájanie lokálnej zbernice (UBus) / Funkčné uzemnenie: 500 V AC, 60 Hz, 1 min
- F-konektor Axioline: F-konektor Axioline
- Maximálny výstupný prúd na kanál: 48 mA
- Potenciál: Vstup pre digitálne výstupné moduly (UO): Potenciál: Vstup pre digitálne výstupné moduly (UO)
- A, B / IIC: max. externá indukčnosť Lo / max. externá kapacita Co: 1,189 mH / 0,088 µF
- C / IIB, IIIC: max. externá indukčnosť Lo / max. externá kapacita Co: 12,9 mH / 0,683 µF
- Trieda D / IIA, E, F, G, Trieda III: max. externá indukčnosť Lo / max. externá kapacita Co: 27,41 mH / 2,28 µF
- Testovacie napätie: 5 V napájanie lokálnej zbernice (U Bus) / digitálne výstupy: 1500 V AC, 60 Hz, 1 min
- Testovacie napätie: 24 V napájanie (periférie) / digitálne výstupy: 1500 V AC, 60 Hz, 1 min
- Skúšobné napätie: Digitálne výstupy / Funkčné uzemnenie: 500 V AC, 60 Hz, 1 min
- Kategória výrobku
Digitálny modul
- Typ
AXL F EX IS DO4 SD 24-48 XC 1F
- Počet výstupov (max.)
4
- Prúdový výstupný signál
99 mA
- Max. výstupný prúd na kanál
48 mA
- Napäťový výstupný signál
24 V
- Prevádzkové napätie
24 V/DC
5 V/DC
- V
129.9 mm
- Dĺžka
77.1 mm
- Šírka
53.6 mm
IP20
- Rozmer.
(d x š x v) 77.1 x 53.6 x 129.9 mm
- Pripojovacie technika
2-žilový
- Pripojenie
Push-in pripojenie
- Max. odber prúdu
420 mA
- Číslo výrobcu
1086901
- Prevedenie
blokový modulárny
- Spôsob montáže
montážne lišty
- Max. okolitá teplota
70 °C
- Min. okolitá teplota
-40 °C
- Logické napätie U L
5 V/DC
- Hĺbka
75.948224 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3563144 Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 24 V/DC, 5 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563144 Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 24 V/DC, 5 V/DC
Popis
Axioline F, digitálny výstupný modul, digitálne výstupy: 4, 24 V, technika pripojenia: 2-vodičová, magnetické ovládanie, variant pre extrémne podmienky, iskrovo bezpečný, prenosová rýchlosť v lokálnej zbernici: 100 Mbit/s, trieda ochrany: IP20, vrátane modulu zbernicovej zásuvky a konektorov Axioline F
