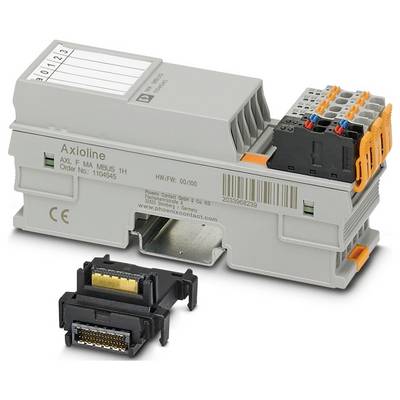

Ilustračný obrázok

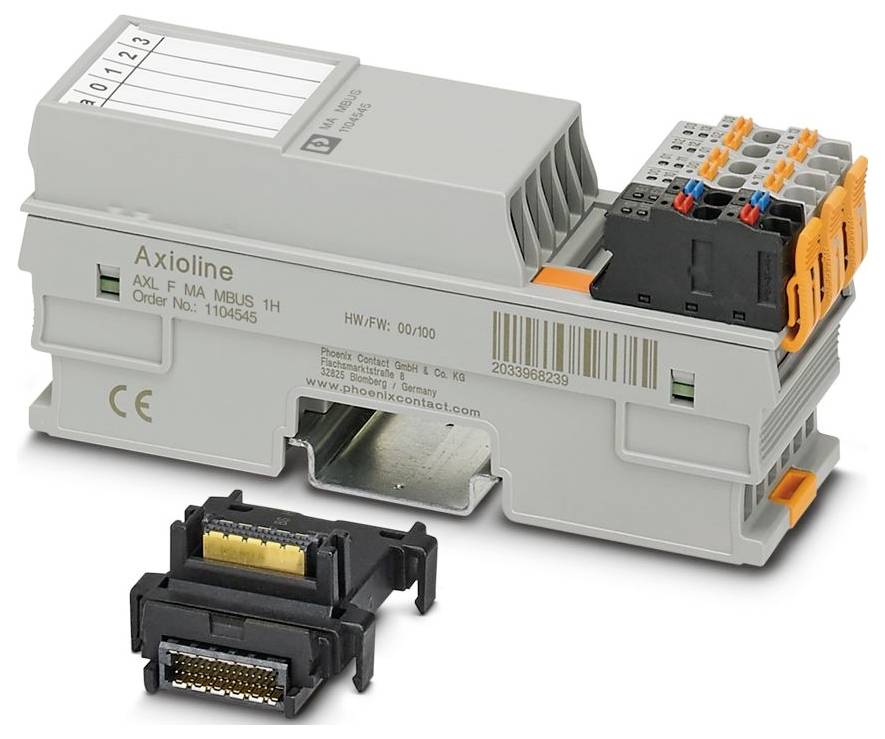

Ilustračný obrázok
Phoenix Contact AXL F MA MBUS 1H 1104545 24 V/DC, 5 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (386,18 € / kus)
386,18 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová rada: Axioline F
- Dizajn: blokový modulárny
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 35 mm
- výška 126,1 mm
- Hĺbka: 54 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II (IEC 60664-1, EN 60664-1)
- Stupeň znečistenia: 2 (IEC 60664-1, EN 60664-1)
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Označenie konektora: F-konektor Axioline
- Dĺžka odizolovania: 8 mm
- Montážna poloha: ľubovoľná (bez teplotného zníženia)
- Prenosová rýchlosť: 300 bitov/s ... 38400 bitov/s (konfigurovateľné)
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 2
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Rozsah dodávky: vrátane modulu zbernicovej zásuvky a F-konektorov Axioline
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
- Technika pripojenia: Technika pripojenia
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: max. 410 mA
- Pripojenie vodiča: Pripojenie vodiča
- Ochranné obvody: Ochrana proti prepätiu | elektronická (35 V, 0,5 s); Ochrana proti prepólovaniu | paralelná dióda | s externou 5 A poistkou
- Fyzika prenosu: Meď
- Tlak vzduchu (skladovanie/preprava): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Poznámka k typu pripojenia: Informácie o prierezoch vodičov nájdete v používateľskej príručke „Axioline F: Systém a inštalácia“.
- Špeciálne vlastnosti: na pripojenie zariadení M-Bus
- Poznámka k rozmerom: Hĺbka platí pri použití montážnej lišty TH 35-7,5 (podľa EN 60715).
- Napájacie napätie: 24 V DC
- Dátové bity: 8
- Modul: Modul
- Vstupný adresný priestor: 20 bajtov
- Výstupný adresný priestor: 20 bajtov
- Požiadavka na údaje parametrov: 1 bajt
- Požiadavka na konfiguračné údaje: 7 bajtov
- Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
- Skúšobné napätie: Napájanie 24 V (periférie) / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Miestny autobus Axioline F: Miestny autobus Axioline F
- Potenciál: Napájanie lokálnej zbernice Axioline F (UBus): Potenciál: Napájanie lokálnej zbernice Axioline F (UBus)
- Skúšobné napätie: 5 V napájanie lokálnej zbernice (UBus) / 24 V napájanie (periférie): 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: 5 V napájanie lokálnej zbernice (UBus) / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- F-konektor Axioline: F-konektor Axioline
- Stop bity: 1
- Vstupná vyrovnávacia pamäť: 1 kByte
- Výstupná vyrovnávacia pamäť: 1 kByte
- Potenciály: Vstup napájacieho napätia (UI): Potenciály: Vstup napájacieho napätia (UI)
- M-Bus: M-Bus
- Testovacie napätie: 5 V napájanie (logika) / M-Bus: 500 V AC, 50 Hz, 1 min
- Testovacie napätie: 24 V napájanie (periférie) / M-Bus: 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: M-Bus / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Kategória výrobku
Komunikačný modul
- Typ
AXL F MA MBUS 1H
- Prevádzkové napätie
24 V/DC
5 V/DC
- V
126.1 mm
- Dĺžka
54 mm
- Šírka
35 mm
IP20
- Rozmer.
(d x š x v) 54 x 35 x 126.1 mm
- Pripojenie
Push-in pripojenie
- Max. odber prúdu
410 mA
- Číslo výrobcu
1104545
- Prevedenie
blokový modulárny
- Spôsob montáže
montážne lišty
- Hĺbka
52.59 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3563813 Phoenix Contact AXL F MA MBUS 1H 1104545 24 V/DC, 5 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563813 Phoenix Contact AXL F MA MBUS 1H 1104545 24 V/DC, 5 V/DC
Popis
Axioline F, M-Bus master, rozhranie M-Bus, na pripojenie zariadení M-Bus, prenosová rýchlosť v lokálnej zbernici: 100 Mbit/s, trieda ochrany: IP20, vrátane modulu zbernicovej zásuvky a konektorov Axioline F
