Phoenix Contact AXL F PM EF 1F 2702671 5 V/DC

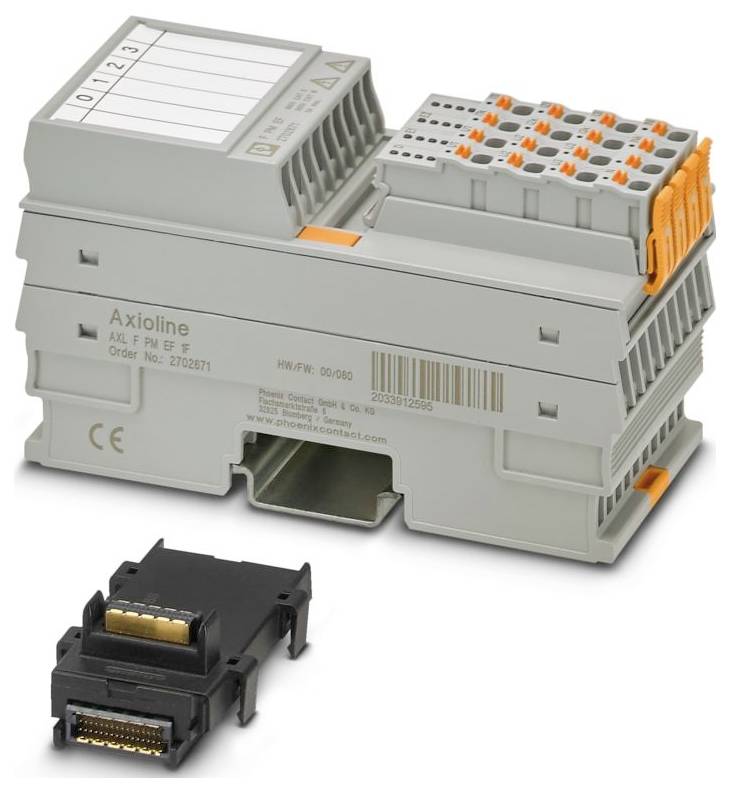

Sivý modulový zásuvný blok s označením 'Axioline' s oranžovými konektormi, používaný v priemyselnej automatizácii na pripojenie viacerých kabelážnych systémov.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (573,17 € / kus)

573,17 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Produktová rada: Axioline F
Dizajn: blokový modulárny
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 1,5 mm²
Prierez pevného vodiča: 1,5 mm²
Prierez vodiča AWG: 16
Šírka: 53,6 mm
výška 126,1 mm
Hĺbka: 65,5 mm
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -25 °C ... 60 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Typ montáže: montáž na DIN lištu
Izolačné vlastnosti: Izolačné vlastnosti
Stupeň znečistenia: 2
Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
Označenie konektora: F-konektor Axioline
Dĺžka odizolovania: 8 mm
Montážna poloha: ľubovoľná (bez teplotného zníženia)
Prenosová rýchlosť: 100 Mbps
Maximálna strata výkonu pri nominálnych podmienkach: 2,15 W
Trieda ochrany: II
Počet rozhraní: 2
Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom, od HW 01)
Prevádzkový režim: Prevádzka procesných dát s 32 slovami
Technika pripojenia: Technika pripojenia
Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
Poznámka k použitiu: Len na priemyselné použitie
Spotreba prúdu: max. 80 mA; typ. 73 mA
Tlak vzduchu (skladovanie/preprava): 70 kPa ... 106 kPa (do 3000 m nad morom)
Poznámka k typu pripojenia: Informácie o prierezoch vodičov nájdete v používateľskej príručke „Axioline F: Systém a inštalácia“.
Používajte iba zosilnené alebo dvojito izolované vodiče s prierezom vodiča 1,5 mm²!
Obmedzenie použitia: Obmedzenie použitia
Poznámka k EMC: EMC: Produkt triedy A, pozri vyhlásenie výrobcu v oblasti na stiahnutie
Poznámka k rozmerom: Hĺbka platí pri použití montážnej lišty TH 35-7,5 (podľa EN 60715).
Napájacie napätie: 5 V DC (cez modul zbernicovej zásuvky)
Modul: Modul
Vstupný adresný priestor: 64 bajtov
Výstupný adresný priestor: 0 bajtov
Požiadavka na parametrické údaje: 26 bajtov
Požiadavka na konfiguračné údaje: 6 bajtov
Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
Miestny autobus Axioline F: Miestny autobus Axioline F
Potenciál: Napájanie lokálnej zbernice Axioline F (UBus): Potenciál: Napájanie lokálnej zbernice Axioline F (UBus)
Skúšobné napätie: 5 V napájanie lokálnej zbernice (UBus) / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
F-konektor Axioline: F-konektor Axioline
Skúšobné napätie: 5 V napájanie lokálnej zbernice (UBus) / periférnej oblasti AC: 4 kV, 50 Hz, 1 min
Skúšobné napätie: 4 kV, 50 Hz, 1 min
