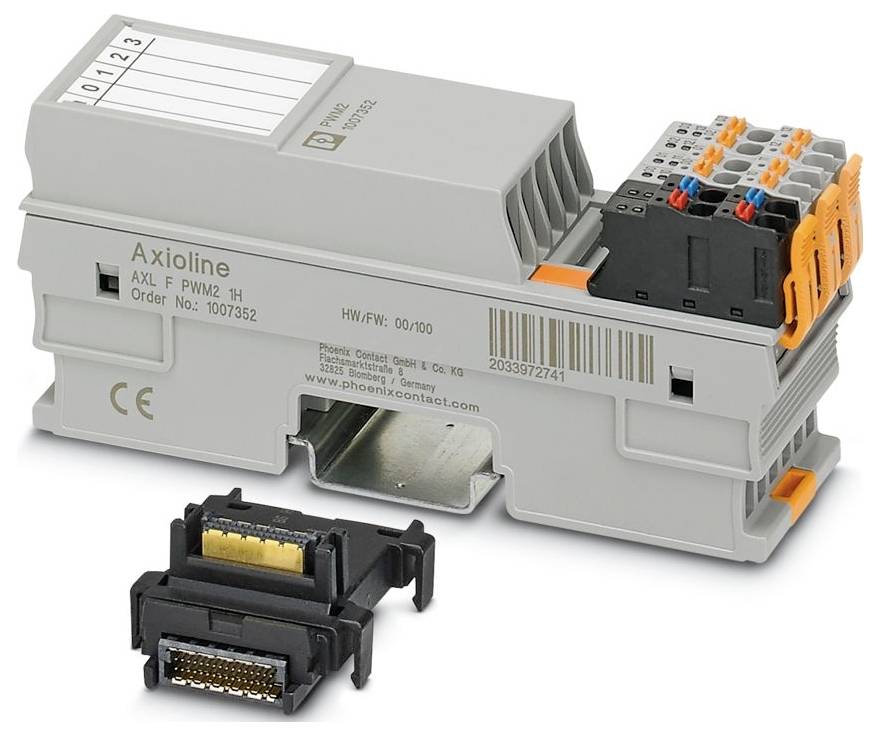

Phoenix Contact AXL F PWM2 1H 1007352 24 V/DC, 5 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (256,10 € / kus)
256,10 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová rada: Axioline F
- Dizajn: blokový modulárny
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 35 mm
- výška 126,1 mm
- Hĺbka: 54 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II (IEC 60664-1, EN 60664-1)
- Stupeň znečistenia: 2 (IEC 60664-1, EN 60664-1)
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Označenie konektora: F-konektor Axioline
- Dĺžka odizolovania: 8 mm
- Montážna poloha: ľubovoľná (bez teplotného zníženia)
- Frekvenčný rozsah: 0 Hz ... 65535 Hz
- Prenosová rýchlosť: 100 Mbps
- Maximálna strata výkonu pri nominálnych podmienkach: 2,05 W
- Menovitý prúd IN: max. 500 mA (pri 24 V DC); max. 10 mA (pri 5 V jednosmernom napätí)
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 2
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Prevádzkový režim: PWM, generátor impulzov, push-pull výstup
- Rozsah dodávky: vrátane modulu zbernicovej základne a F-konektorov Axioline
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC vrátane všetkých tolerancií vrátane zvlnenia
- Technika pripojenia: Technika pripojenia
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: max. 1,1 A
- Menovité výstupné napätie: 24 V (UO - 1,1 V); 5 V DC
- Odolnosť proti skratu: áno
- Pripojenie vodiča: Pripojenie vodiča
- Signál: Signál
- Ochranné obvody: Ochrana proti prepätiu | elektronická (35 V, 0,5 s); Ochrana proti prepólovaniu | paralelná dióda | s externou poistkou 1 A (len na uvedenie do prevádzky)
- Tlak vzduchu (skladovanie/preprava): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Poznámka k typu pripojenia: Informácie o prierezoch vodičov nájdete v používateľskej príručke „Axioline F: Systém a inštalácia“.
- Skratový prúd: typicky 2,2 A (počas cca 1,2 µs, automatické obnovenie po cca 40 µs, výstup 24 V); typicky 24 mA (výstup 5 V)
- Ochrana pred prepätím: áno
- Špeciálne vlastnosti: Modulácia šírky impulzu
- Počet východov: 2
- Označenie výstupu: PWM výstupy
- Poznámka k rozmerom: Hĺbka platí pri použití montážnej lišty TH 35-7,5 (podľa EN 60715).
- Napájacie napätie: 24 V DC
- Modul: Modul
- Vstupný adresný priestor: 0 bajtov
- Výstupný adresný priestor: 8 bajtov
- Požiadavka na údaje parametrov: 1 bajt
- Požiadavka na konfiguračné údaje: 6 bajtov
- Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
- Skúšobné napätie: Napájanie 24 V (periférie) / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Indukčné menovité zaťaženie: max. 12 VA (pri menovitom napätí 24 V DC); max. 50 mVA (pri menovitom napätí 5 V DC)
- Menovité zaťaženie žiarovky: max. 6 W (pri menovitom napätí)
- Menovitá odporová záťaž: max. 12 W (pri menovitom napätí 24 V DC); max. 50 mW (pri menovitom napätí 5 V DC)
- Miestny autobus Axioline F: Miestny autobus Axioline F
- Potenciál: Napájanie lokálnej zbernice Axioline F (UBus): Potenciál: Napájanie lokálnej zbernice Axioline F (UBus)
- Skúšobné napätie: 5 V napájanie lokálnej zbernice (UBus) / 24 V napájanie (periférie): 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: 5 V napájanie lokálnej zbernice (UBus) / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- F-konektor Axioline: F-konektor Axioline
- Pracovný cyklus: 0% ... 100 %
- Potenciály: Vstup napájacieho napätia UO: Potenciály: Vstup napájacieho napätia UO
- Kategória výrobku
Funkčný modul
- Typ
AXL F PWM2 1H
- Počet výstupov (max.)
2
- Prevádzkové napätie
24 V/DC
5 V/DC
- V
126.1 mm
- Dĺžka
54 mm
- Šírka
35 mm
IP20
- Rozmer.
(d x š x v) 54 x 35 x 126.1 mm
- Pripojovacie technika
2-žilový
- Pripojenie
Push-in pripojenie
- Max. odber prúdu
1.1 A
- Číslo výrobcu
1007352
- Prevedenie
blokový modulárny
- Spôsob montáže
montážne lišty
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3561623 Phoenix Contact AXL F PWM2 1H 1007352 24 V/DC, 5 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3561623 Phoenix Contact AXL F PWM2 1H 1007352 24 V/DC, 5 V/DC
Popis
Axioline F, funkčný modul, pulzne šírková modulácia, prenosová rýchlosť v lokálnej zbernici: 100 Mbit/s, trieda ochrany: IP20, vrátane modulu zbernicovej zásuvky a konektorov Axioline F
