Name: Phoenix Contact AXL F RTD4 XC 1H 1035430 5 V/DC
Brand: Phoenix Contact
SKU: 2136985
Availability: BackOrder

Sivé automatizačné zariadenie pre priemyselné rozvádzače DIN líšt s pripojovaciemi svorkami a samostatným zásuvným adaptérom, zobrazené z bočnej strany.

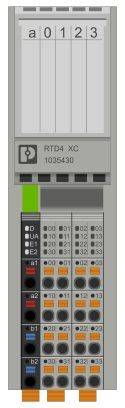

Automatizačný modul s viacerými číslovanými vstupmi pre snímanie teploty. Model 'RTD4 XC 1005430'.

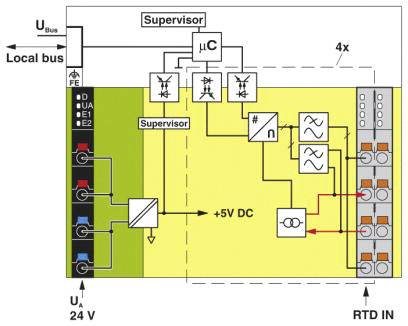

Diagram monitorovacieho systému: znázorňuje mikroradič, lokálne busové prepojenie a DC/DC menič z 24V na 5V.

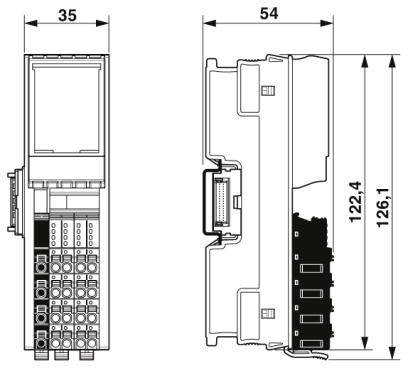

Technický výkres elektronického zariadenia s rozmermi. Vľavo: šírka 35 mm. Vpravo: šírka 54 mm, výška 126,1 - 126,4 mm.

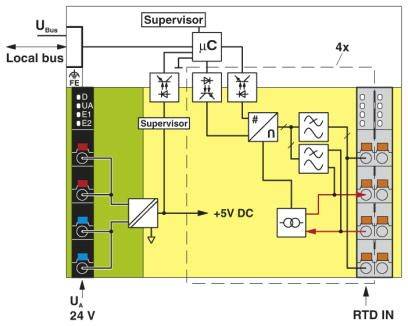

Blokový diagram elektronickej riadiacej jednotky so supervízorom, mikrokontolérom, zbernými pripojeniami a indikáciou napätia (24V DC).

Diagram elektrického obvodu na meranie teploty pomocou odporového teplomera (RTD), zobrazujúci rozloženie pinov a body prepojenia.

Diagram zapojenia snímača RTD: Zobrazuje svorky U+, I+, I-, U-, prepojenie na vodič odporu (RL) a uzemňovací bod.

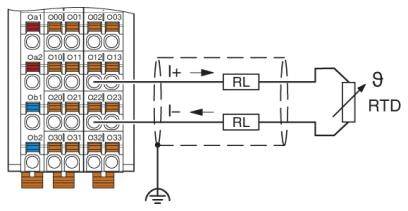

Diagram zapojenia snímača RTD: Zobrazuje svorky s označeniami a symbolmi pre smer prúdu a uzemnenie.

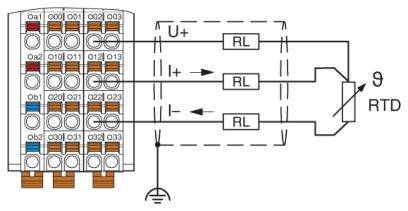

Schéma zapojenia snímača RTD: Zobrazuje svorky U+, I+, I- a odpory (RL). RTD označený číslom 9. Svorka uzemnenia dole.

1/9

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (435,00 € / kus)

435,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Popis vstupu: Vstupy pre odporové snímače teploty
Počet vstupov: 4 (pre odporové snímače teploty)
Ochranný obvod: prepäťová ochrana napájacie napätie elektronické (35 V, 0,5 s)
Čas vstupného filtra: 40 ms
Farba: prevádzková sivá A RAL 7042
Čistá hmotnosť: 144 g
Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
Montážna poloha: akákoľvek (bez zníženia teploty)
Dĺžka odizolovania: 8 mm
Min. Prierez pevného vodiča: 0,2 mm²
Max. Prierez tuhého vodiča: 1,5 mm²
Prierez vodiča, ohybný, min.: 0,2 mm²
Pružný prierez vodiča: 1,5 mm²
Min. Prierez vodiča AWG: 24
Prierez drôtu AWG max: 16
Prenosová rýchlosť: 100 Mbit / s
Výkonnostný nárok: max. 700 mW.
Rozlíšenie A / D prevodník: 24 bitov

Kategória výrobku: I / O modul

Typ: AXL F RTD4 XC 1H

Počet analógových vstupov: 4

Maximálny počet vstupov: 4

Min. prevádzkové napätie: 19.2 V/DC

Prevádzkové napätie: 19.2 - 30 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 5 V/DC

V: 126.1 mm

Dĺžka: 54 mm

Šírka: 35 mm

: IP20

Rozmer.: (d x š x v) 54 x 35 x 126.1 mm

Pripojovacie technika: 2-žilový, 3-žilový, 4-žilový vodič

Pripojenie: Push-in pripojenie

Max. odber prúdu: 140 mA

Číslo výrobcu: 1035430

Spôsob montáže: Montážna lišta

Max. okolitá teplota: +60 °C

Min. okolitá teplota: -25 °C

Logické napätie U L: 5 V/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 5 V/DC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 5 V/DC

Popis

Axioline F XC, modul detekcie teploty, analógové vstupy: 4 (pre odporové snímače teploty), technológia pripojenia: 2-, 3-, 4-vodičové (tienené), prenosová rýchlosť v miestnej zbernici: 100 Mbit / s, variant pre extrémne podmienky, stupeň ochrany: IP20, zahrnuto Základný modul zbernice a konektory Axioline F.
