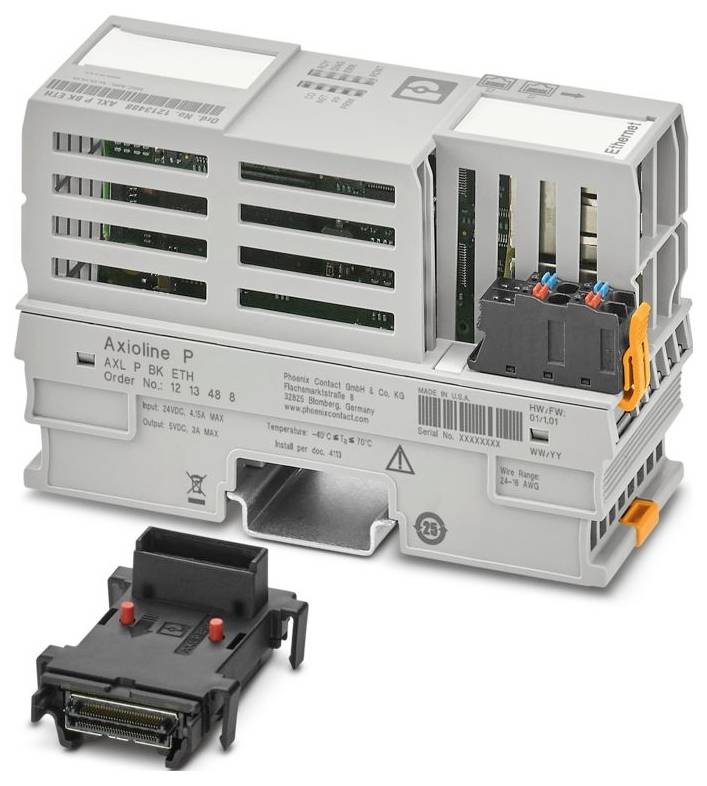

Phoenix Contact AXL P BK ETH 1213488 24 V/DC, 5 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (1 449,00 € / kus)
1 449,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová rada: Axioline P
- Dizajn: blokový modulárny
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 45 mm
- výška 126,93 mm
- Hĺbka: 75 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -40 °C ... 70 °C (Montážna poloha: montáž na stenu na vodorovnú montážnu lištu); -40 °C ... 50 °C (Poloha inštalácie: ľubovoľná)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II (IEC 60664-1, EN 60664-1)
- Stupeň znečistenia: 2 (IEC 60664-1, EN 60664-1)
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Označenie: Pripojenie: Napájanie
- Dĺžka odizolovania: 8 mm
- Montážna poloha: ľubovoľná (pozor na zníženie výkonu v dôsledku teploty)
- ATEX: ATEX
- IECEx: IECEx
- Prenosová rýchlosť: 100 Mbps
- Označenie: II 3G Ex ec IIC T4 Gc X
- UL, USA / Kanada: Trieda I, Oddiel 2, Skupiny A, B, C, D T4
- Trieda I, zóna 2, IIC T4
- Maximálna strata výkonu pri nominálnych podmienkach: 5 W
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 1
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 2000 m nad morom)
- Rozsah dodávky: vrátane modulu zbernicovej zásuvky a konektora
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
- Certifikát: PxCAI22UKEx2316390X
- Technika pripojenia: Technika pripojenia
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: max. 4,15 A (19,2 V DC); typ. 125 mA (24 V jednosmerného prúdu)
- Pripojenie vodiča: Pripojenie vodiča
- Ochranné obvody: Ochrana proti prepätiu | elektronická; Ochrana proti prepólovaniu | elektronická
- Podporované protokoly: Modbus/TCP; HTTP; BootP; DHCP
- Fyzika prenosu: Ethernet v krútenej dvojlinke RJ45
- Tlak vzduchu (skladovanie/preprava): 70 kPa ... 106 kPa (do 2000 m nad morom)
- Poznámka k typu pripojenia: Informácie o prierezoch vodičov nájdete v návode na obsluhu „Axioline P: Systém a inštalácia“.
- Obmedzenie použitia: Obmedzenie použitia
- Poznámka k EMC: EMC: Produkt triedy A, pozri vyhlásenie výrobcu v oblasti na stiahnutie
- CCCex – Poznámka: Použitie v potenciálne výbušnom prostredí nie je v Číne povolené.
- Ex-Data: Ex-Data
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- Poznámka k rozmerom: Hĺbka platí pri použití montážnej lišty TH 35-7,5 (podľa EN 60715).
- Napájacie napätie: 5 V DC (cez modul zbernicovej zásuvky)
- Hranice systému: Hranice systému
- Počet podporovaných účastníkov: max. 22 (na stanicu)
- Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
- Skúšobné napätie: Ethernetové rozhranie 1 / Ethernetové rozhranie 2: 1500 V AC, 50 Hz, 1 min
- Skúšobné napätie: Ethernetové rozhranie 1 / Funkčné uzemnenie: 1500 V AC, 50 Hz, 1 min
- Skúšobné napätie: Ethernetové rozhranie 2 / Funkčné uzemnenie: 1500 V AC, 50 Hz, 1 min
- Miestny autobus Axioline P: Miestny autobus Axioline P
- Potenciál: Napájanie lokálnej zbernice Axioline P (UBus): Potenciál: Napájanie lokálnej zbernice Axioline P (UBus)
- Modbus/TCP: Modbus/TCP
- Potenciál: Napájanie pre zbernicový väzobný člen (UL): Potenciál: Napájanie pre zbernicový väzobný člen (UL)
- Napájanie: max. 3 A (cez modul zbernicovej zásuvky)
- Skúšobné napätie: Ethernetové rozhranie 1 / 24 V Napájacie napätie logiky (UL): 1500 V AC, 50 Hz, 1 min
- Skúšobné napätie: Ethernetové rozhranie 2 / 24 V Napájacie napätie logiky (UL): 1500 V AC, 50 Hz, 1 min
- Skúšobné napätie: 24 V napájacie napätie logiky (UL) / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Poskytovanie dávok: Poskytovanie dávok
- Kategória výrobku
Spojka zbernice
- Typ
AXL P BK ETH
- Pripojiteľné bežné spojky
22
- Prevádzkové napätie
24 V/DC
5 V/DC
- V
126.93 mm
- Dĺžka
75 mm
- Šírka
45 mm
IP20
- Rozmer.
(d x š x v) 75 x 45 x 126.93 mm
- Pripojovacie technika
Push-in pripojenie
- Pripojenie
Push-in pripojenie
- Max. odber prúdu
4.15 A
- Číslo výrobcu
1213488
- Prevedenie
blokový modulárny
- Spôsob montáže
montážne lišty
- Max. okolitá teplota
70 °C
- Min. okolitá teplota
-40 °C
- Logické napätie U L
24 V/DC
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3566755 Phoenix Contact AXL P BK ETH 1213488 24 V/DC, 5 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3566755 Phoenix Contact AXL P BK ETH 1213488 24 V/DC, 5 V/DC
Popis
Axioline P, zbernicový väzobný člen, Modbus/TCP, zásuvka RJ45, prenosová rýchlosť v lokálnej zbernici: 100 Mbit/s, krytie: IP20, vrátane modulu zbernicovej zásuvky a konektora
