Name: Phoenix Contact AXL P EX IS RTD8 1F 1397157 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3583251
Availability: SoldOut

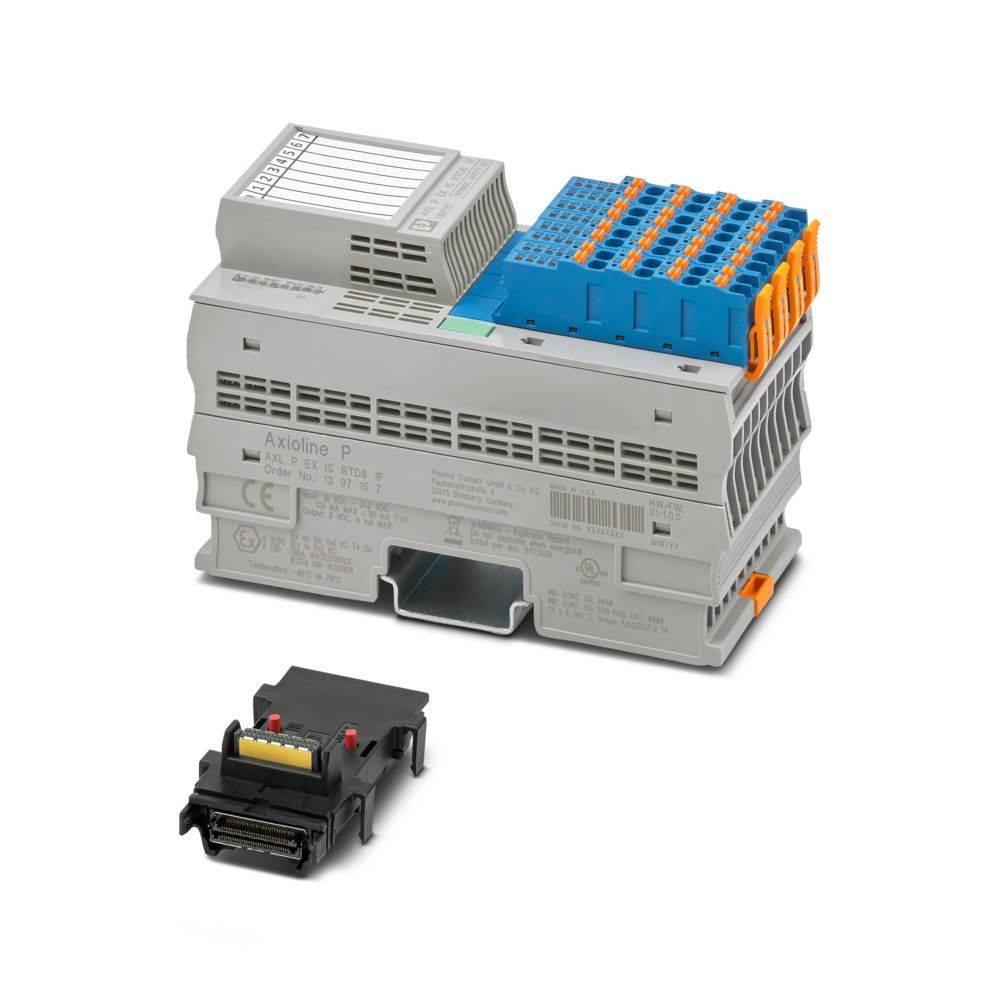

Phoenix Contact AXL P EX IS RTD8 1F 1397157 24 V/DC, 5 V/DC-0

Ilustračný obrázok

Datasheety: (PDF)

Nie je k dispozícii

Celkom (1 055,00 € / kus)

1 055,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktfamilie: Axioline P
Bauform: blockmodular
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 53,6 mm
výška 126,1 mm
Tiefe: 77,1 mm
Umgebungsbedingungen: Umgebungsbedingungen
Ochranný druh IP20
Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Benennung Anschluss: Axioline P-Steckverbinder
Abisolierlänge: 8 mm
Einbaulage: beliebig (kein Temperatur-Derating)
ATEX: ATEX
IECEx: IECEx
Übertragungsgeschwindigkeit: 100 MBit/s
Kennzeichnung: Ex ec [ia Ga] IIC T4 Gc;[Ex ia Da] IIIC
UL, USA / Kanada: Ind. Cont. Eq. (E238705) also Listed
Ind. Cont. Eq. for haz. loc. E196811
Install in: Class I, Div. 2, Groups A, B, C, D T4
Intrinsically safe outputs for: Class I, Groups A, B, C, D | Class II, Groups E, F, G | Class III | [Ex ia] Haz loc
Class I, Zone 2, AEx ec [ia Ga] IIC T4 Gc
[AEx ia Da] IIIC
Ex ec [ia Ga] IIC T4 Gc
[Ex ia Da] IIIC
Maximale Verlustleistung bei Nennbedingung: 1,44 W
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Anzahl Schnittstellen: 2
Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 2000 m üNN)
Lieferumfang: inklusive Bussockelmodul und Axioline P-Steckern
Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC
Zertifikat: E196811
Anschlusstechnik: Anschlusstechnik
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
Stromaufnahme: max. 135 mA;typ. 110 mA
Leiteranschluss: Leiteranschluss
Schutzbeschaltung: Überspannungsschutz | elektronisch (35 V, 0,5 s);Verpolschutz | Verpolschutzdiode;Transientenschutz | Suppressordiode
Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 2000 m üNN)
Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline P: System und Installation".
Nutzungsbeschränkung: Nutzungsbeschränkung
EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
Besondere Eigenschaften: RTD-Funktionalität;eigensicher
Sicherheitstechnische Daten: Sicherheitstechnische Daten
Max. Ausgangsspannung Uo: 10,6 V
Max. Ausgangsstrom Io: 16,8 mA
Max. Ausgangsleistung Po: 45 mW
Sicherheitstechnische Maximalspannung Um: 250 V
Ex-Daten: Ex-Daten
CCC / China-Ex: CCC / China-Ex
Benennung Eingang: Analoge Eingänge
Beschreibung des Eingangs: Eingänge für resistive Temperatursensoren
Anzahl der Eingänge: 8 (für resistive Temperatursensoren)
Hinweis zu Maßangaben: Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).
Analog:: Analog:
Eingangsfilterzeit: 40 ms;60 ms;100 ms;120 ms (einstellbar)
Versorgungsspannung: 5 V DC (über Bussockelmodul)
UL Ex, USA / Kanada: UL Ex, USA / Kanada
Auflösung A/D-Wandler: 24 Bit
Verwendbare Sensortypen (RTD): Pt-, Ni-, KTY-, Cu-Sensoren
Widerstandsbereich linear: 0 Ω ... 500 Ω;0 kΩ ... 5 kΩ;0 kΩ ... 10 kΩ
Modul: Modul
Eingabeadressraum: 16 Byte
Ausgabeadressraum: 0 Byte
Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
Messwertdarstellung: 16 Bit (15 Bit + Vorzeichen)
Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 60 Hz, 1 min
Datenformate: Inline, S7-kompatibel, Standardformatierung
Toleranz, relativ: siehe Tabellen zu Toleranzangaben
Toleranz, absolut: typ. ± 0,1 K (Pt 100 in 3-Leiter-Anschluss);siehe Tabellen zu Toleranzangaben
Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Funktionserde: 500 V AC, 60 Hz, 1 min
Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Analoge Eingänge: 1500 V AC, 60 Hz, 1 min
Prüfspannung: 24-V-Versorgung (Peripherie) / Analoge Eingänge: 1500 V AC, 60 Hz, 1 min
Prüfspannung: Analoge Eingänge / Funktionserde: 500 V AC, 60 Hz, 1 min
Prozessdaten-Update: 1 ms
Axioline P-Lokalbus: Axioline P-Lokalbus
Nennwert der Stromquellen: 1 mA (Pt 100, Ni 100, RLin 500 Ω | gepulster Strom, die Angabe ist während der Abtastphase gültig);210 µA (Pt 1000, Ni 1000, RLin 5000 Ω | gepulster Strom, die Angabe ist während der Abtastphase gültig);10 µA (RLin 10000 Ω | gepulster Strom, die Angabe ist während der Abtastphase gültig)
Differenzielle Nichtlinearität: typ. 1 ppm ±0,0001 % (in allen Bereichen)
Integrale Nichtlinearität: typ. 30 ppm ±0,003 % (Pt 100);typ. 20 ppm ±0,02 % (RLin 500 Ω);typ. 200 ppm ±0,02 % (RLin 5000 Ω);typ. 800 ppm ±0,08 % (RLin 10000 Ω)
Potenziale: Versorgungsspannung (UL): Potenziale: Versorgungsspannung (UL)
Potenziale: Versorgung des Axioline P-Lokalbusses (UBus): Potenziale: Versorgung des Axioline P-Lokalbusses (UBus)
Axioline P-Steckverbinder: Axioline P-Steckverbinder
A, B / IIC: max. äußere Induktivität Lo / max. äußere Kapazität Co: 100 mH / 2,3 µF
C / IIB, IIIC: max. äußere Induktivität Lo / max. äußere Kapazität Co: 100 mH / 16,2 µF
D / IIA, E, F, G, Class III: max. äußere Induktivität Lo / max. äußere Kapazität Co: 100 mH / 72 µF

Kategória výrobku: Temperaturmodul

Typ: AXL P EX IS RTD8 1F

Počet analógových vstupov: 8

Maximálny počet vstupov: 8

Prevádzkové napätie: 24 V/DC
5 V/DC

V: 126.1 mm

Dĺžka: 77.1 mm

Šírka: 53.6 mm

: IP20

Rozmer.: (d x š x v) 77.1 x 53.6 x 126.1 mm

Pripojovacie technika: 2-žilový, 3-žilový, 4-žilový vodič

Pripojenie: Push-in pripojenie

Max. odber prúdu: 135 mA

Číslo výrobcu: 1397157

Prevedenie: blockmodular

Spôsob montáže: Tragschienenmontage

Max. okolitá teplota: 70 °C

Min. okolitá teplota: -40 °C

Logické napätie U L: 5 V/DC

Hĺbka: 75.948224 mm

: 53.6 mm

: 125.901243 mm

: 75.948224 mm

: NIE

: 0

: 0

: DC

: NIE

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: ÁNO

: NIE

: NIE

: ÁNO

: ÁNO

: NIE

: NIE

: NIE

: NIE

: NIE

: 24 Bit

: Other

: ÁNO

: None

: None

: ÁNO

: ÁNO

: NIE

: NIE

: IP20

: NIE

: NIE

: 0

: 0

: NIE

: NIE

: ÁNO

: NIE

: NIE

: NIE

: None

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3583251 Phoenix Contact AXL P EX IS RTD8 1F 1397157 24 V/DC, 5 V/DC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3583251 Phoenix Contact AXL P EX IS RTD8 1F 1397157 24 V/DC, 5 V/DC

Popis

Axioline P, Temperaturerfassungsmodul, Analoge Eingänge: 8 (für resistive Temperatursensoren), Anschlusstechnik: 2-, 3-, 4-Leiter (geschirmt), Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, RTD-Funktionalität, eigensicher, Schutzart: IP20, inklusive Bussockelmodul und Axioline P-Steckern

Tento text bol preložený strojovo.
