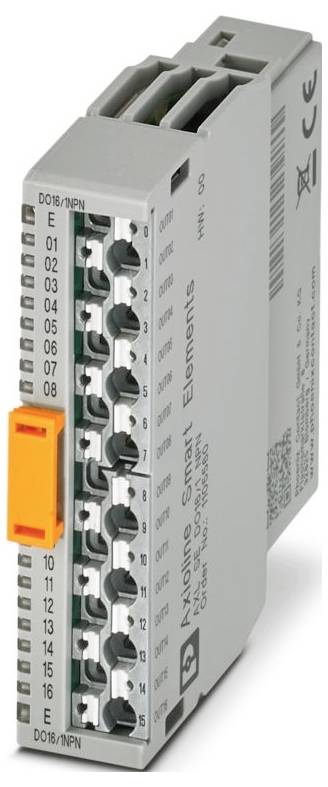

Phoenix Contact AXL SE DO16/1 NPN 1105560 24 V/DC
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (119,99 € / kus)
119,99 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Produktfamilie: Axioline Smart Elements
- Bauform: modular
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Breite: 14,9 mm
- výška 62,2 mm
- Tiefe: 62 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Ochranný druh IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Steckmontage (Smart Element-Steckplatz)
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
- Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Benennung Anschluss: Peripherie
- Abisolierlänge: 8 mm
- Einbaulage: Siehe System, in dem Sie das Smart Element einsetzen.
- Übertragungsgeschwindigkeit: Siehe System, in dem Sie das Smart Element einsetzen.
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm²
- Maximale Verlustleistung bei Nennbedingung: 1,85 W
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Ausgangsspannung: 24 V
- Anzahl Schnittstellen: 1
- Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
- Anschlusstechnik: Anschlusstechnik
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: min. 14 mA (ohne angeschlossene Peripherie)
- Nennausgangsspannung: 24 V DC
- Leiteranschluss: Leiteranschluss
- Schutzbeschaltung: Überspannungsschutz | Siehe System, in dem Sie das Smart Element einsetzen.;Verpolschutz | parallele Diode
- Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline Smart Elements".;Bei geringem Leiterquerschnitt und großem Strom kann die Klemmstellentemperatur bis zu 31 K über der Umgebungstemperatur liegen.;Beachten Sie bei der Auswahl der Leitungen deren zulässige Betriebstemperatur gemäß IEC oder UL.
- Anzahl der Ausgänge: 16 (NPN)
- Benennung Ausgang: Digitale Ausgänge
- Digital:: Digital:
- Versorgungsspannung: 24 V DC (über Card-Edge-Steckverbinder)
- Ausgangsspannung im ausgeschalteten Zustand: min. 23 V (bei UP = 24 V DC)
- Begrenzung induktiver Abschaltspannung: 30 V DC ... 55 V DC
- Modul: Modul
- ID-Code (hex): none
- Prozessdatenkanal: 16 Bit
- Eingabeadressraum: 0 Byte
- Ausgabeadressraum: 2 Byte
- Bedarf an Parameterdaten: 9 Byte
- Bedarf an Konfigurationsdaten: 6 Byte
- Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
- Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 50 Hz, 1 min
- Nennlast induktiv: 12 VA (1,2 H, 48 Ω, bei Nennspannung)
- Nennlast Lampen: 12 W (bei Nennspannung)
- Nennlast ohmsch: 12 W (48 Ω, bei Nennspannung)
- Rückspannungsfestigkeit gegen kurze Impulse: bedingt rückspannungsfest bis 0,5 A für 1 s
- Verhalten bei induktiver Überlast: Ausgang kann zerstört werden
- Überstromabschaltung: min. 0,7 A
- Maximaler Ausgangsstrom je Modul: max. 6 A (Stellen Sie sicher, dass der maximal zulässige Strom von 6 A nicht überschritten wird!)
- Belastung min: 10 kΩ
- Ausgangsstrom im ausgeschalteten Zustand: max. 100 µA
- Schalthäufigkeit: max. 1200 pro Sekunde (bei ohmscher Last, mindestens 50 mA Laststrom);max. 1 pro Sekunde (bei induktiver Nennlast);max. 16 pro Sekunde (bei Lampennennlast)
- Verhalten bei Überlast: Abschalten mit automatischem Restart
- Signalverzögerung: max. 100 µs (beim Einschalten);max. 100 µs (beim Ausschalten, bei mindestens 50 mA Laststrom)
- Smart Element-Interface: Smart Element-Interface
- Potenziale: Logikversorgung der Smart Elements (USE): Potenziale: Logikversorgung der Smart Elements (USE)
- Startzeit bis zur Betriebsbereitschaft: < 500 ms
- Potenziale: Peripherieversorgung (UP): Potenziale: Peripherieversorgung (UP)
- Prüfspannung: Versorgung Logik / 24-V-Versorgung (Peripherie): 500 V AC, 50 Hz, 1 min
- Prüfspannung: Versorgung Logik / Funktionserde: 500 V AC, 50 Hz, 1 min
- Peripherie: Peripherie
- Kategória výrobku
Digitalmodul
- Typ
AXL SE DO16/1 NPN
- Počet výstupov (max.)
16
- Počet vstupov
0 x
- Počet výstupov
16 x
- Prúdový výstupný signál
500 mA
- Max. výstupný prúd na kanál
500 mA
- Napäťový výstupný signál
24 V
- Prevádzkové napätie
24 V/DC
- V
62.2 mm
- Dĺžka
62 mm
- Šírka
14.9 mm
IP20
- Rozmer.
(d x š x v) 62 x 14.9 x 62.2 mm
- Pripojovacie technika
1 vodič
- Pripojenie
Push-in pripojenie
- Max. odber prúdu
6 A
- Číslo výrobcu
1105560
- Prevedenie
modular
- Spôsob montáže
Steckmontage (Smart Element-Steckplatz)
- Max. okolitá teplota
60 °C
- Min. okolitá teplota
-25 °C
- Počet výstupov tranzistora max.
16
- Hĺbka
62 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 24 V/DC
Popis
Axioline Smart Elements, Digitalausgabemodul, Digitale Ausgänge: 16 (NPN), 24 V DC, 500 mA, Anschlusstechnik: 1-Leiter, Schutzart: IP20
