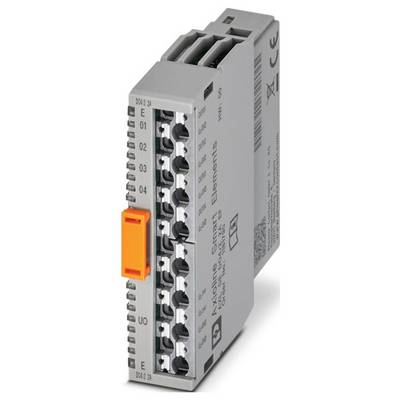

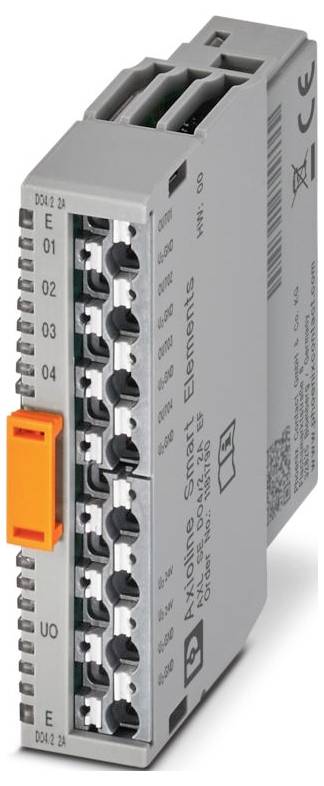

Phoenix Contact AXL SE DO4/2 2A EF 1181790 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (68,28 € / kus)
68,28 €
bez DPH.
Technické parametre
- Produktová rada: Axioline Smart Elements
- Dizajn: modulárny
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,25 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,25 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 14,9 mm
- výška 62,2 mm
- Hĺbka: 62 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: Zásuvná montáž (slot Smart Element)
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II (IEC 60664-1, EN 60664-1)
- Stupeň znečistenia: 2 (IEC 60664-1, EN 60664-1)
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Označenie pripojenia: Periférne
- Dĺžka odizolovania: 8 mm
- Montážna poloha: Pozrite si systém, do ktorého inštalujete inteligentný prvok.
- Prenosová rýchlosť: Pozrite si systém, v ktorom používate inteligentný prvok.
- Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 1,5 mm²
- Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 1,5 mm²
- Maximálna strata výkonu pri nominálnych podmienkach: 2,05 W
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Výstupné napätie: 24 V DC
- Počet rozhraní: 1
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
- Technika pripojenia: Technika pripojenia
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Odber prúdu: max. 8 A (vyžaduje sa externá poistka)
- Menovité výstupné napätie: 24 V DC
- Pripojenie vodiča: Pripojenie vodiča
- Ochranné obvody: Ochrana proti prepätiu | elektronická (35 V, 0,5 s); Ochrana proti prepólovaniu | paralelná dióda
- Tlak vzduchu (skladovanie/preprava): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Poznámka k typu pripojenia: Informácie o prierezoch vodičov nájdete v používateľskej príručke „Axioline Smart Elements“.
- Počet východov: 4
- Označenie výstupu: Digitálne výstupy
- Digitálne:: Digitálne:
- Napájanie: cez konektor na okraji karty
- Výstupné napätie vo vypnutom stave: max. 1 V
- Modul: Modul
- ID kód (hex): žiadny
- Kanál procesných dát: 8 bitov
- Vstupný adresný priestor: 1 bajt
- Výstupný adresný priestor: 1 bajt
- Požiadavka na parametrické údaje: 3 bajty
- Požiadavka na konfiguračné údaje: 7 bajtov
- Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
- Menovitá indukčná záťaž: 48 VA (1,2 H, 12 Ω, pri 24 V DC)
- Menovité zaťaženie žiaroviek: 24 W (pri 24 V DC)
- Menovitá odporová záťaž: 48 W (12 Ω, v rozsahu napájacieho napätia)
- Správanie v prípade indukčného preťaženia: Výstup sa môže zničiť
- Nadprúdová ochrana: min. 2,8 A
- Maximálny výstupný prúd na modul: max. 8 A (vyžaduje sa externá poistka | Dbajte na zníženie výkonu.)
- Minimálna záťaž: 10 kΩ
- Výstupný prúd vo vypnutom stave: max. 300 µA
- Spínacia frekvencia: max. 1200 za sekundu (s odporovou záťažou, minimálny zaťažovací prúd 50 mA); max. 1 za sekundu (pri menovitej indukčnej záťaži); max. 4 za sekundu (pri menovitom zaťažení žiarovky)
- Správanie pri preťažení: Vypnutie s automatickým reštartom
- Oneskorenie signálu: max. 100 µs (pri zapnutí); max. 100 µs (pri vypínaní, s minimálnym zaťažovacím prúdom 50 mA)
- Výstupný prúd počas zemného spojenia vo vypnutom stave:< 1 mA
- Rozhranie inteligentných prvkov: Rozhranie inteligentných prvkov
- Potenciál: Napájanie logiky pre inteligentné prvky (USE): Potenciál: Napájanie logiky pre inteligentné prvky (USE)
- Čas začiatku prevádzkyschopnosti:< 500 ms
- Skúšobné napätie: Napájanie logiky / funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Periféria: Periféria
- Skúšobné napätie: Napájanie logiky / napájanie 24 V UP: 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: 24 V napájanie UP / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Potenciály: Periférne napájanie (UO): Potenciály: Periférne napájanie (UO)
- Skúšobné napätie: Napájanie logiky / napájanie 24 V UO (periférie): 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: 24 V napájanie UO (periférie) / 24 V napájanie UP: 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: 24 V napájanie UO (periférie) / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Kategória výrobku
Digitálny modul
- Typ
AXL SE DO4/2 2A EF
- Počet výstupov (max.)
4
- Prevádzkové napätie
24 V/DC
- V
62.2 mm
- Dĺžka
62 mm
- Šírka
14.9 mm
IP20
- Rozmer.
(d x š x v) 62 x 14.9 x 62.2 mm
- Pripojovacie technika
2-žilový
- Pripojenie
Push-in pripojenie
- Max. odber prúdu
8 A
- Číslo výrobcu
1181790
- Prevedenie
modulárny
- Spôsob montáže
Montáž pomocou zásuvného modulu (slot Smart Element)
- Hĺbka
62 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3565503 Phoenix Contact AXL SE DO4/2 2A EF 1181790 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3565503 Phoenix Contact AXL SE DO4/2 2A EF 1181790 24 V/DC
Popis
Axioline Smart Elements, digitálny výstupný modul, digitálne výstupy: 4, 24 V DC, 2 A, technika pripojenia: 2-vodičová, trieda ochrany: IP20
