Ilustračný obrázok

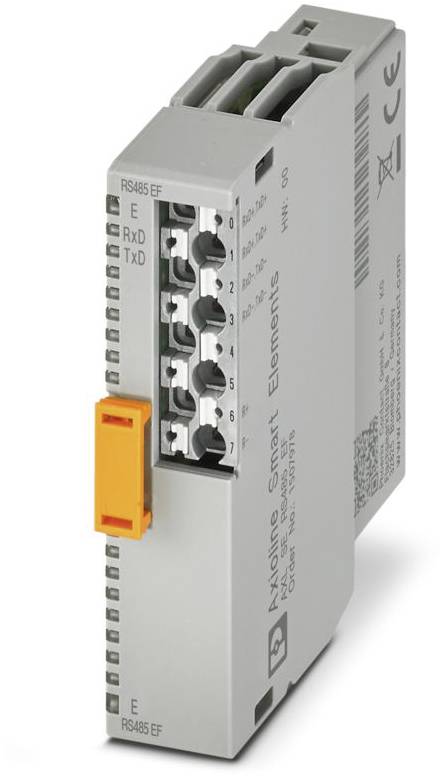

Phoenix Contact AXL SE RS485 EF 1507978 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (345,00 € / kus)
345,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová rada: Axioline Smart Elements
- Dizajn: modulárny
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,25 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,25 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 14,9 mm
- výška 62,2 mm
- Hĺbka: 62 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: Zásuvná montáž (slot Smart Element)
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II (IEC 60664-1, EN 60664-1)
- Stupeň znečistenia: 2 (IEC 60664-1, EN 60664-1)
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Označenie pripojenia: Periférne
- Dĺžka odizolovania: 8 mm
- Montážna poloha: Pozrite si systém, do ktorého inštalujete inteligentný prvok.
- Prenosová rýchlosť: 100 bitov/s ... 230400 bitov/s (konfigurovateľné)
- Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 1,5 mm²
- Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 1,5 mm²
- Maximálna strata výkonu pri nominálnych podmienkach: 0,7 W
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 1
- RS-485: RS-485
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
- Technika pripojenia: Technika pripojenia
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: min. 6 mA (bez pripojených periférií)
- Pripojenie vodiča: Pripojenie vodiča
- Ochranné obvody: Ochrana proti prepätiu | Pozrite si systém, v ktorom používate inteligentný prvok; Ochrana proti prepólovaniu | Dióda na ochranu proti prepólovaniu
- Fyzika prenosu: Meď
- Zakončovací odpor: 120 Ω (aktívny, integrovaný)
- Tlak vzduchu (skladovanie/preprava): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Poznámka k typu pripojenia: Informácie o prierezoch vodičov nájdete v používateľskej príručke „Axioline Smart Elements“.
- Špeciálne vlastnosti: Šírka procesných dát: 64 bajtov; Transparentný protokol; End-to-end protokol; Modbus/RTU (podpora klienta); Modbus/RTU (podpora servera)
- Napájacie napätie: 24 V DC (cez konektor na okraji karty)
- Dátové bity: 7 alebo 8
- Modul: Modul
- ID kód (hex): žiadny
- Kanál procesných dát: 512 bitov
- Vstupný adresný priestor: 64 bajtov
- Výstupný adresný priestor: 64 bajtov
- Požiadavka na parametrické údaje: 17 bajtov
- Požiadavka na konfiguračné údaje: 7 bajtov
- Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
- Skúšobné napätie: Napájanie 24 V (periférie) / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Stop bity: 1 alebo 2
- Vstupná vyrovnávacia pamäť: 4 kByte
- Výstupná vyrovnávacia pamäť: 1 kByte
- Rozhranie inteligentných prvkov: Rozhranie inteligentných prvkov
- Potenciál: Napájanie logiky pre inteligentné prvky (USE): Potenciál: Napájanie logiky pre inteligentné prvky (USE)
- Čas začiatku prevádzkyschopnosti:< 500 ms
- Potenciál: Periférna starostlivosť (UP): Potenciál: Periférna starostlivosť (UP)
- Testovacie napätie: Napájanie logiky / napájanie 24 V (periférie): 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: Napájanie logiky / funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Periféria: Periféria
- Testovacie napätie: Napájanie logiky / rozhranie RS-485: 500 V AC, 50 Hz, 1 min
- Testovacie napätie: Napájanie 24 V (periférie) / Rozhranie RS-485: 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: Rozhranie RS-485 / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Kategória výrobku
Komunikačný modul
- Typ
AXL SE RS485 EF
- Prevádzkové napätie
24 V/DC
- V
62.2 mm
- Dĺžka
62 mm
- Šírka
14.9 mm
IP20
- Rozmer.
(d x š x v) 62 x 14.9 x 62.2 mm
- Pripojovacie technika
Push-in pripojenie
- Pripojenie
Push-in pripojenie
- Max. odber prúdu
10 mA
- Číslo výrobcu
1507978
- Prevedenie
modulárny
- Spôsob montáže
Montáž pomocou zásuvného modulu (slot Smart Element)
- Max. okolitá teplota
60 °C
- Min. okolitá teplota
-25 °C
- Hĺbka
62 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3569093 Phoenix Contact AXL SE RS485 EF 1507978 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3569093 Phoenix Contact AXL SE RS485 EF 1507978 24 V/DC
Popis
Axioline Smart Elements, komunikačný modul, rozhranie RS-485: 1, šírka procesných dát: 64 bajtov, transparentný protokol, protokol end-to-end, Modbus/RTU (podpora klienta), Modbus/RTU (podpora servera), trieda ochrany: IP20
