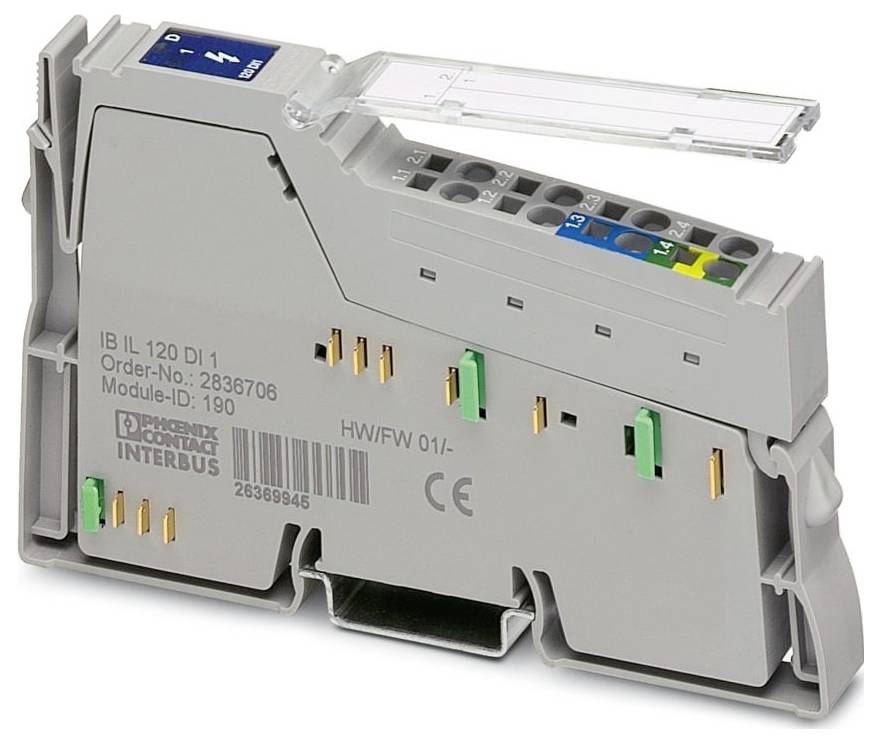

Ilustračný obrázok
Phoenix Contact IB IL 120 DI 1-PAC 2861917 120 V/AC, 7.5 V/DC
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (61,99 € / kus)
61,99 €
s DPH
Overený predajca s technickou podporou
Technické parametre
- Produktová rada: Radový
- Dizajn: modulárny
- Typ pripojenia: Pripojenie s napínacou pružinou
- Prierez flexibilného vodiča: 0,08 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,08 mm² ... 1,5 mm²
- Prierez vodiča AWG: 28 ... 16
- Šírka: 12,2 mm
- výška 119,8 mm
- Hĺbka: 71,5 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 55 °C
- Teplota okolia (skladovanie/preprava): -25 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Prípustná vlhkosť (prevádzka): 75% ... 85 % (v rozsahu -25 °C ... +55 °C sú vhodné opatrenia proti zvýšenej vlhkosti (> 85 % na splnenie)
- Označenie konektora: Priamy konektor
- Dĺžka odizolovania: 8 mm
- Prenosová rýchlosť: 500 kbit/s
- Maximálna strata výkonu pri nominálnych podmienkach: 1,2 W
- Trieda ochrany: I (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 2
- Tlak vzduchu (prevádzkový): 80 kPa ... 160 kPa (do 2000 m nad morom)
- Rozsah dodávky: vrátane inline konektora a poľa na popis
- Rozsah napájacieho napätia: 108 V AC ... 135 V striedavého prúdu
- Technika pripojenia: Technika pripojenia
- Prípustná vlhkosť (skladovanie/preprava): 75 % ... 85 % (na vonkajšom plášti sa môže občas vyskytnúť mierna, krátkodobá tvorba rosy)
- Poznámka k použitiu: Len na priemyselné použitie
- spotreba prúdu: 0,25 A
- Pripojenie vodiča: Pripojenie vodiča
- Vstupné napätie: 120 V AC
- Tlak vzduchu (skladovanie/preprava): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Počet kanálov: 1
- Označenie vstupu: Digitálne vstupy
- Popis vstupu: IEC 61131-2 Typ 1
- Počet vchodov: 1
- Digitálne:: Digitálne:
- Rozsah vstupného napätia signálu "0": 0 V AC ... 40 V striedavého prúdu
- Rozsah vstupného napätia signálu "1": 77 V AC ... 135 V striedavého prúdu
- Napájanie: Elektronika modulu: Napájanie: Elektronika modulu
- Napájacie napätie: 120 V AC
- Radový miestny autobus: Radový miestny autobus
- Modul: Modul
- ID kód (dec): 190
- ID kód (hex): BE
- Kód dĺžky (hex): C2
- Kód dĺžky (desatinný): 194
- Kanál procesných dát: 2 bity
- Vstupný adresný priestor: 2 bity
- Výstupný adresný priestor: 0 bajtov
- Dĺžka registra: 2 bity
- Požiadavka na údaje parametrov: 1 bajt
- Požiadavka na konfiguračné údaje: 4 bajty
- Menovité vstupné napätie UIN: 120 V AC
- Menovitý vstupný prúd pri UIN: 8,1 mA (pri menovitom napätí)
- Prúd senzora na kanál: max. 500 mA
- Potenciály: Napájanie logiky (UL): Potenciály: Napájanie logiky (UL)
- Potenciál: Dodávky do okrajových oblastí: Potenciál: Dodávky do okrajových oblastí
- Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
- Testovacie napätie: 5 V napájanie prichádzajúcej diaľkovej zbernice / 7,5 V napájanie (logika zbernice): 500 V AC, 50 Hz, 1 min
- Testovacie napätie: 5 V napájanie pre vzdialenú zbernicu / 7,5 V napájanie (logika zbernice): 500 V AC, 50 Hz, 1 min
- Testovacie napätie: Napájanie 7,5 V (logika zbernice) / Periférna oblasť: 2500 V AC, 50 Hz, 1 min
- Skúšobné napätie: Jednotlivý test: 1200 V AC, 50 Hz, 1 min
- Priamy konektor: Priamy konektor
- Kategória výrobku
Digitálny modul
- Typ
IB IL 120 DI 1-PAC
- Počet digitálnych vstupov max.
1
- Maximálny počet vstupov
1
- Počet vstupov
1 x
- Prevádzkové napätie
120 V/AC
7.5 V/DC
- V
119.8 mm
- Dĺžka
71.5 mm
- Šírka
12.2 mm
IP20
- Rozmer.
(d x š x v) 71.5 x 12.2 x 119.8 mm
- Pripojovacie technika
3 vodiče
- Pripojenie
pružinová svorkovnice na DIN lištu
- Max. odber prúdu
0.25 A
- Číslo výrobcu
2861917
- Prevedenie
modulárny
- Spôsob montáže
montážne lišty
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-25 °C
- Logické napätie U L
7.5 V/DC
- Hĺbka
70.430346 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 120 V/AC, 7.5 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 120 V/AC, 7.5 V/DC
Popis
Inline digitálny vstupný terminál, digitálne vstupy: 1, 120 V AC, technika pripojenia: 3-vodičová, prenosová rýchlosť v lokálnej zbernici: 500 kbit/s, trieda ochrany: IP20, vrátane inline konektora a poľa na popis
