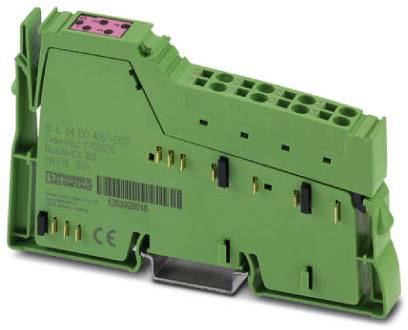

Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 7.5 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (61,78 € / kus)
61,78 €
bez DPH.
Technické parametre
- Ochranný obvod: Ochrana proti preťaženiu, skratová ochrana výstupnej Z-diódy vo výstupnom čipe
- Farba zelená
- Čistá hmotnosť: 83,85 g
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Počet výstupov: 4
- Dĺžka odizolovania: 8 mm
- Min. Prierez pevného vodiča: 0,08 mm²
- Max. Prierez tuhého vodiča: 1,5 mm²
- Pružný prierez vodiča, min.: 0,08 mm²
- Pružný prierez vodiča: 1,5 mm²
- Prierez vodiča AWG min: 28
- Prierez drôtu AWG max: 16
- Prenosová rýchlosť: 500 kBit / s
- Výkonnostný nárok: max. 0,33 W.
- Kategória výrobku
inline svorka
- Typ
IB IL 24 DO 4/EF-ECO
- Prúdový výstupný signál
500 mA
- Max. výstupný prúd na kanál
500 mA
- Min. prevádzkové napätie
19.2 V/DC
- Prevádzkové napätie
19.2 - 30 V/DC
- Prevádzkové napätie max.
30 V/DC
- Napäťový výstupný signál
24 V
- Prevádzkové napätie
7.5 V/DC
- V
119.8 mm
- Dĺžka
71.5 mm
- Šírka
12.2 mm
IP20
- Rozmer.
(d x š x v) 71.5 x 12.2 x 119.8 mm
- Pripojovacie technika
3 vodiče
- Pripojenie
pružinová svorkovnice na DIN lištu
- Max. odber prúdu
44 mA
- Číslo výrobcu
2702825
- Spôsob montáže
Montážna lišta
- Max. okolitá teplota
+55 °C
- Min. okolitá teplota
0 °C
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2209882 Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 7.5 V/DC
Datasheet 2209882 Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 7.5 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2209882 Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 7.5 V/DC
Popis

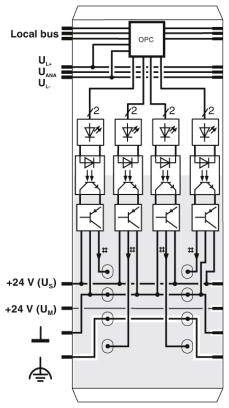

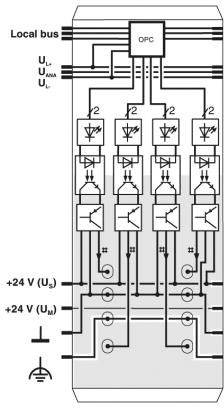

4 digitálne výstupy. Pripojenie akčných členov v 2- a 3-vodičovej technológii. Menovitý prúd na výstup: 500 mA. Celkový prúd svorky: 2 A. Výstupy chránené proti skratu a preťaženiu. Diagnostické a stavové displeje.
