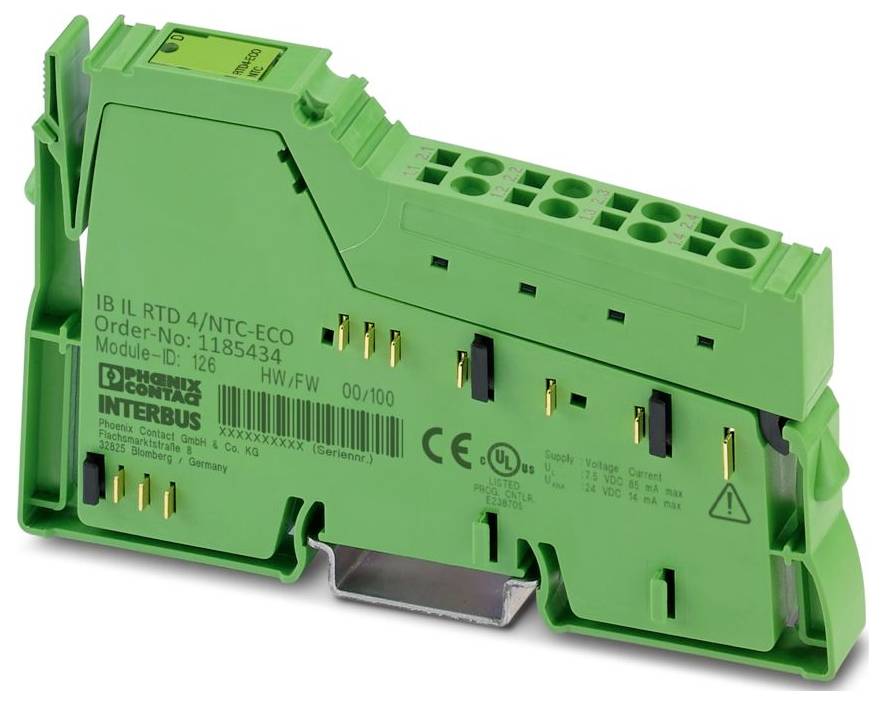

Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 24 V/DC, 7.5 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (223,58 € / kus)
223,58 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová rada: Radový
- Dizajn: modulárny
- Typ pripojenia: Pripojenie s napínacou pružinou
- Prierez flexibilného vodiča: 0,08 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,08 mm² ... 1,5 mm²
- Prierez vodiča AWG: 28 ... 16
- Šírka: 12,2 mm
- výška 119,8 mm
- Hĺbka: 71,5 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): 0 °C ... 55 °C
- Teplota okolia (skladovanie/preprava): -25 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Prípustná vlhkosť (prevádzka): 10% ... 95 % (bez kondenzácie)
- Označenie konektora: Priamy konektor
- Dĺžka odizolovania: 8 mm
- Prenosová rýchlosť: 500 kbit/s
- Maximálna strata výkonu pri nominálnych podmienkach: 0,95 W
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 2
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Rozsah dodávky: vrátane inline konektora
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
- Technika pripojenia: Technika pripojenia
- Prípustná vlhkosť (skladovanie/preprava): 10 % ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: max. 14 mA; typ. 7,3 mA
- Pripojenie vodiča: Pripojenie vodiča
- Ochranné obvody: Ochrana proti preťaženiu | max. ±40 V DC, 1 min.; Ochrana proti prechodovým javom | Supresorová dióda
- Tlak vzduchu (skladovanie/preprava): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Označenie vstupov: Analógové vstupy RTD
- Popis vstupu: Vstupy pre odporové teplotné senzory
- Počet vstupov: 4 (NTC, lineárne rezistory)
- Analógový: Analógový:
- Čas vstupného filtra: 120 ms (na kanál)
- Napájacie napätie: 24 V DC (cez prepojku potenciálu)
- Poznámka k technológii pripojenia: tienené
- Rozlíšenie A/D prevodníka: 24 bitov
- Rozsah lineárneho odporu: 0 Ω ... 100 kΩ
- Radový miestny autobus: Radový miestny autobus
- Modul: Modul
- ID kód (dec): 126
- ID kód (hex): 7E
- Kód dĺžky (hex): 04
- Kód dĺžky (dec): 04
- Kanál procesných dát: 64 bitov
- Vstupný adresný priestor: 8 bajtov
- Výstupný adresný priestor: 0 bajtov
- Dĺžka registra: 64 bitov
- Požiadavka na údaje parametrov: 1 bajt
- Požiadavka na konfiguračné údaje: 4 bajty
- Potenciály: Napájanie logiky (UL): Potenciály: Napájanie logiky (UL)
- Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
- Priamy konektor: Priamy konektor
- Diagnostické hlásenia: Porucha interného periférneho napájania; hlásenie periférnej chyby pre zbernicový väzobný člen; chyba kontrolného súčtu; hlásenie periférnej chyby pre zbernicový väzobný člen
- Potenciál: Napájanie analógových modulov (UANA): Potenciál: Napájanie analógových modulov (UANA)
- Miesto inštalácie: Rozvádzacia skrinka
- Čas A/D prevodu: typicky 120 ms
- Formáty údajov: Štandardizované zobrazenie
- Relatívna tolerancia: typ. ± 0,15 % (z hodnoty plného rozsahu, pri TU = 25 °C); max. ± 0,35 % (z hodnoty plného rozsahu, pri TU = 25 °C)
- Vstupný filter: Digitálny filter
- Aktualizácia procesných údajov:< 10 ms
- Menovitá hodnota prúdových zdrojov: 10 µA (pulzný prúd, táto špecifikácia platí počas fázy vzorkovania)
- Testovacie napätie: Logika zbernice (lokálna zbernica, napájanie logiky): 500 V AC, 50 Hz, 1 min
- Testovacie napätie: Analógové periférie: 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Kategória výrobku
Teplotný modul
- Typ
IB IL RTD 4/NTC-ECO
- Maximálny počet vstupov
4
- Prevádzkové napätie
24 V/DC
7.5 V/DC
- V
119.8 mm
- Dĺžka
71.5 mm
- Šírka
12.2 mm
IP20
- Rozmer.
(d x š x v) 71.5 x 12.2 x 119.8 mm
- Pripojovacie technika
2-žilový
- Pripojenie
pružinová svorkovnice na DIN lištu
- Max. odber prúdu
85 mA
- Číslo výrobcu
1185434
- Prevedenie
modulárny
- Spôsob montáže
montážne lišty
- Hĺbka
70.430346 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3565662 Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 24 V/DC, 7.5 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3565662 Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 24 V/DC, 7.5 V/DC
Popis
Terminál pre snímanie teploty, Analógové vstupy RTD: 4 (NTC, lineárne rezistory), Technológia pripojenia: 2-vodičová, Prenosová rýchlosť v lokálnej zbernici: 500 kbit/s, Trieda ochrany: IP20, vrátane konektora Inline
