Name: Phoenix Contact IL EC BK-PAC 2702507 24 V/DC
Brand: Phoenix Contact
SKU: 2209851
Availability: BackOrder

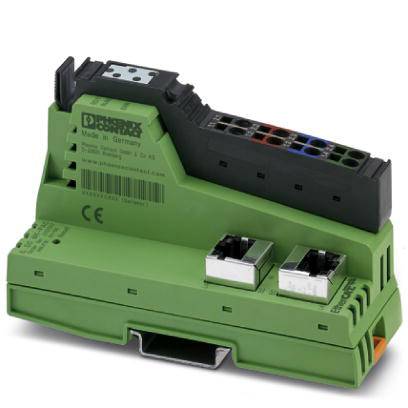

Zelené elektronické zariadenie so zástrčkovými konektormi a čiernou hornou časťou, vhodné na použitie v rozvádzačových inštaláciách.

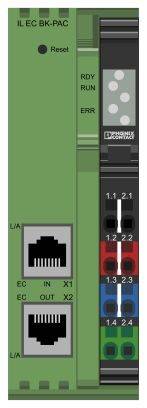

Zelený elektronický modul s dvoma ethernetovými portmi dole. Hore sa nachádzajú stavové indikátory pre 'RDY', 'RUN' a 'ERR'.

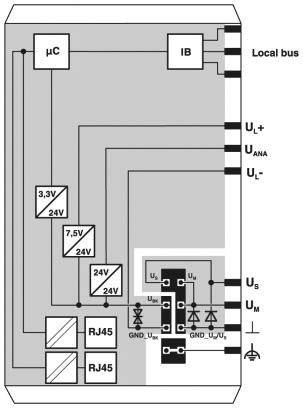

Schéma elektrického modulu s mikrokontrolerom, viacerými RJ45 portami a 24V napájaním, zobrazujúce prepojenia a zbernicové vedenie.

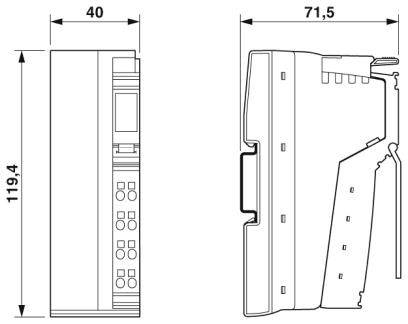

'Technický výkres zariadenia s rozmermi: výška 119,4, šírka 40 a hĺbka 71,5. Pohľad spredu a z boku zariadenia.'

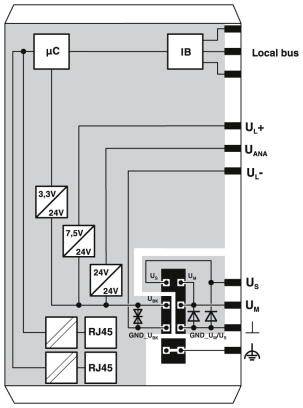

Schéma elektrického modulu s rôznymi prípojkami vrátane zásuviek RJ45, mikrokontroléra (µC) a zbernicového pripojenia.

'Schéma zapojenia znázorňuje napájacie vstupy 24 V DC na zariadení s rozhraním EtherCAT. Pripojenia sú jasne označené ako U_BK, U_M a U_S.'

1/6

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (279,00 € / kus)

279,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Farba zelená
Čistá hmotnosť: 169 g
Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
Prenosová rýchlosť: 100 Mbit / s (full duplex)
Spotreba energie: typicky 1,7 W (celkové zariadenie)

Kategória výrobku: zbernicový spínač

Typ: IL EC BK-PAC

Min. prevádzkové napätie: 19.2 V/DC

Prevádzkové napätie: 19.2 - 30 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 24 V/DC

V: 119.4 mm

Dĺžka: 71.5 mm

Šírka: 40 mm

: IP20

Rozmer.: (d x š x v) 71.5 x 40 x 119.4 mm

Pripojenie: RJ45, automatické nastavenie

Max. odber prúdu: 70.6 mA

Číslo výrobcu: 2702507

Spôsob montáže: Montážna lišta

Max. okolitá teplota: +55 °C

Min. okolitá teplota: -25 °C

Logické napätie U L: 24 V/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2209851 Phoenix Contact IL EC BK-PAC 2702507 24 V/DC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209851 Phoenix Contact IL EC BK-PAC 2702507 24 V/DC

Popis

2 konektory RJ45. Automatické adresovanie. Mapovanie stanice ako modulárneho zariadenia EtherCAT® pomocou profilu modulárneho zariadenia (MDP). Acyklická dátová komunikácia (protokoly poštových schránok). Podpora SafetyBridge V3. Podpora aktualizácie firmvéru.

Tento text bol preložený strojovo.
