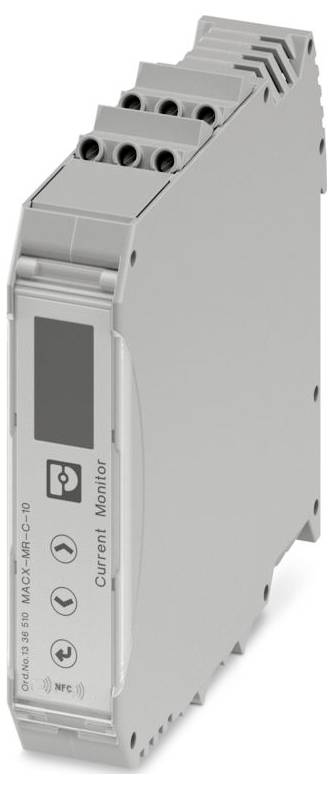

Ilustračný obrázok
Phoenix Contact MACX-MR-C-10 monitorovacie relé Počet reléových výstupov: 2
Kategória výrobku
monitorovacie relé
Počet reléových výstupov
2
Typ
MACX-MR-C-10
Vstupy merania
Messeingang
Rozmer.
(d x š x v) 114 x 22.5 x 109 mm
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (224,99 € / kus)
224,99 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Typ pripojenia: Skrutkové pripojenie
- Uťahovací moment: 0,5 Nm ... 0,6 Nm (5 lb v ... 7 libier v palcoch)
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 14
- Šírka: 22,5 mm
- výška 109 mm
- Hĺbka: 114 mm
- Trieda horľavosti podľa UL 94: V0
- Podmienky prostredia: Podmienky prostredia
- Stupeň krytia: IP40 (kryt); IP20 (svorky)
- Teplota okolia (prevádzka): -25 °C ... 60 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: EN 61000-6-4
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Prípustná vlhkosť (prevádzka): 10% ... 95 %
- Šok (prevádzkový): Kategória 1
- Vibrácie (prevádzka): Trieda B
- Dĺžka odizolovania: 10 mm
- Montážna poloha: ľubovoľná
- Frekvenčný rozsah: 48 Hz ... 400 Hz
- Označenie: GB/T 14048.5
- UL, USA / Kanada: UL, USA / Kanada
- Maximálna strata výkonu pri nominálnych podmienkach: 15 W
- Prevádzkový režim: Princíp zatvoreného prúdu alebo prerušenia vodiča
- Rozsah napájacieho napätia: 24 V AC ... 240 V AC -15% ... +10 %; 24 V jednosmerného prúdu ... 240 V jednosmerného prúdu -25 % ... +30 %
- CE: CE
- Menovitý príkon: 15 VA (1,5 W)
- Funkcia: Podprúd; Nadprúd; Okienko
- Montážny návod: na štandardnú lištu NS 35 podľa EN 60715
- Štandardné označenie: EN 50155, GB/T 25119
- Elektromagnetická kompatibilita: Súlad so smernicou EMC
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
- Interferenčné žiarenie: Interferenčné žiarenie
- Odolnosť: EN 61000-6-2
- Maximálne spínacie napätie: 250 V AC
- Rozsah vstupného prúdu: 0 A AC/DC ... 10 A striedavého/jednosmerného prúdu
- Dodávka: Dodávka
- Konfigurácia kontaktov: 2 bezpotenciálové prepínacie kontakty
- Menovité izolačné napätie: 600 V
- Prepínanie: Prepínanie
- Železničná smernica: Železničná smernica
- Materiál kontaktu: AgSnO2
- Maximálna vypínacia schopnosť (odporová záťaž): 2000 VA (8 A/250 V AC)
- Elektrická životnosť: cca 1 x 10⁵ spínacích cyklov, odporová záťaž 2000 V A
- Menovité impulzné výdržné napätie: 6 kV
- Výstupná poistka: 8 A (rýchla)
- Čas reštartu: 200 ms
- Elektronické zariadenia v koľajových vozidlách: Elektronické zariadenia v koľajových vozidlách
- Izolačné vlastnosti: Železničná smernica: Izolačné vlastnosti: Železničná smernica
- Typ siete: 1-fázová
- Galvanické oddelenie: 300 V
- Označenie vstupu: Merací vstup
- Meraná veličina: DC, AC sínusová vlna (40 Hz ... 500 Hz)
- Nadprúdová odolnosť: 15 A AC/DC
- Vstupný odpor, prúdový vstup: 5 mΩ
- Maximálny teplotný koeficient: 0,05 %/K
- Rozsah nastavenia oneskorenia spustenia: 0 s ... 99,9 s
- Základná presnosť: 1 % (> 1 A, ±10 mA (0 … 1 A)
- Opakovateľnosť: 0,5 %
- Typ izolačného materiálu puzdra: PBT
- CCC: CCC
- Trieda prevádzkovej teploty: OT4
- Rozšírená trieda prevádzkovej teploty pri spustení: ST2
- Trieda zmeny teploty: H1
- Prerušenie napájania/prepínanie napájania: S2; S3/C1; C2
- Úrovne nebezpečenstva: HL1; HL2; HL3
- Ochranný náter: PC2
- Typ
MACX-MR-C-10
- Kategória výrobku
monitorovacie relé
- Počet reléových výstupov
2
- Vstupy merania
Messeingang
- Rozmer.
(d x š x v) 114 x 22.5 x 109 mm
- Šírka
22.5 mm
- V
109 mm
- Dĺžka
114 mm
- Hĺbka
114 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3586763 Phoenix Contact MACX-MR-C-10 monitorovacie relé Počet reléových výstupov: 2
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3586763 Phoenix Contact MACX-MR-C-10 monitorovacie relé Počet reléových výstupov: 2
Popis
Relé na monitorovanie prúdu, širokopásmové napájanie s 24 V AC/DC … 240 V AC/DC, s nastaviteľnými prahovými hodnotami, oneskorením odozvy a konfigurovateľnými funkciami.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.

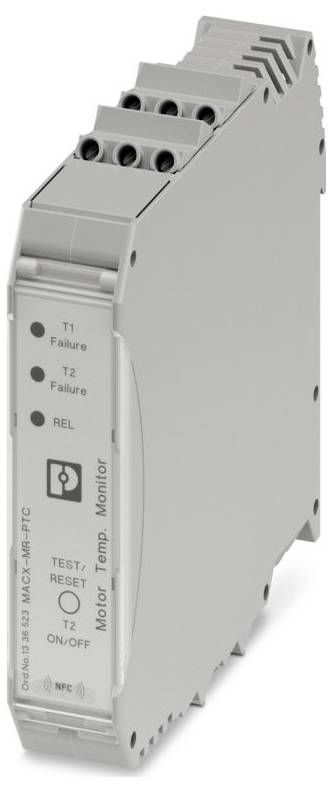

Podobné produkty
