Name: Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 24 V/DC
Brand: Phoenix Contact
SKU: 2136585
Availability: BackOrder

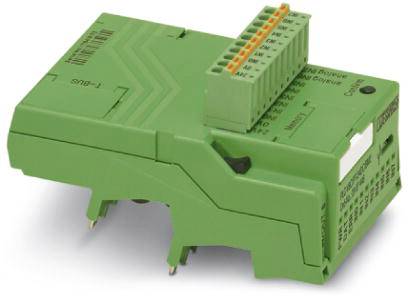

Zelený modul zbernicovej lišty s viacerými skrutkovými svorkami pre elektrické pripojenia, používaný v priemyselných riadiacich systémoch.

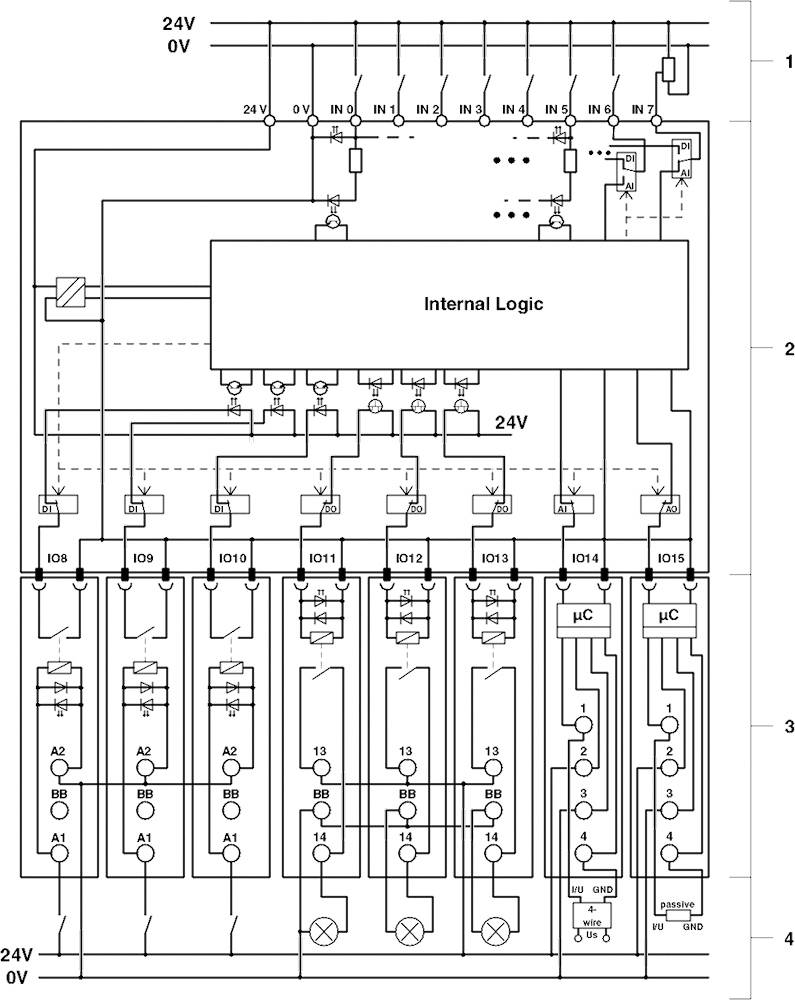

Schéma elektronického zariadenia s vnútornou logikou a viacerými prípojkami. Napájanie: 24V. Zobrazuje elektrický obvod a komponenty.

Elektrická schéma elektronickej riadiacej jednotky s označenými vstupmi a výstupmi, znázorňujúca internú logiku a elektrické obvody pri 24V.

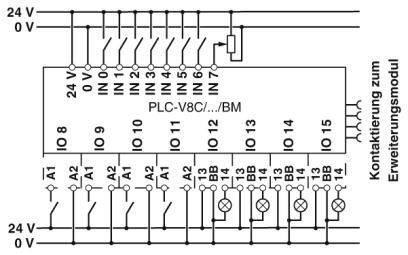

Schéma zapojenia relé modulu so vstupmi (IN0 až IN7) a výstupmi (IO8 až IO15), s napäťovými vstupmi pre 24 V a 0 V.

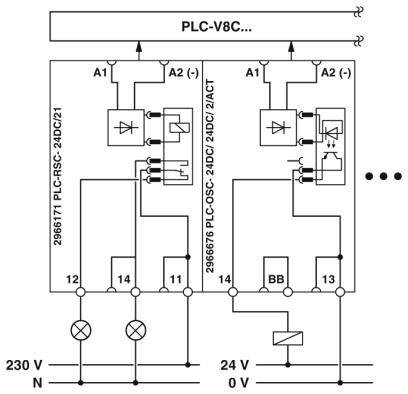

Schéma zapojenia PLC-V8C modulu s dvoma relé: A1 a A2 zobrazujú vstupy a výstupy. Dole sú vyznačené zdroje napätia 230 V a 24 V.

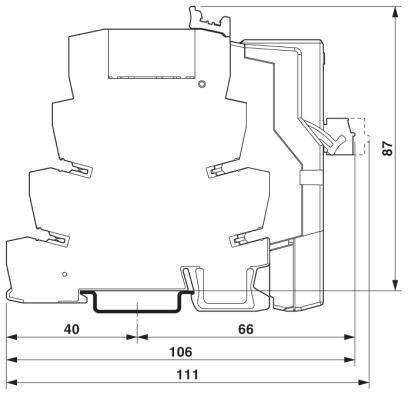

Technický výkres súčiastky v reze s rozmermi: šírka 106 mm, hĺbka 40 mm, výška 87 mm.

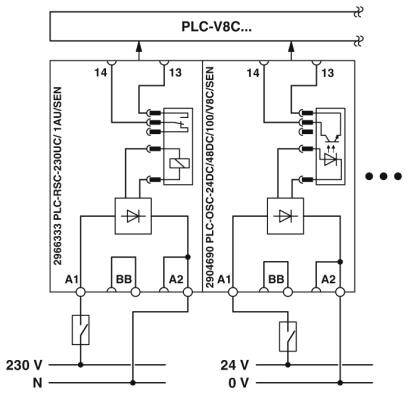

Schéma elektrického zapojenia PLC systému s dvoma reléovými modulmi. Znázorňuje prepojenia pre 230V a 24V elektrické obvody vrátane pinov a popiskov.

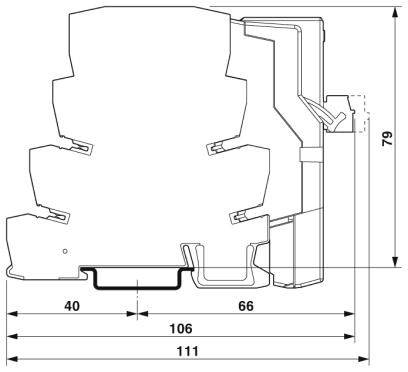

Priečny rez technickým výkresom s rozmermi: šírka 111 mm, výška 79 mm, ďalšie časti v polohách 40 mm, 66 mm a 106 mm.

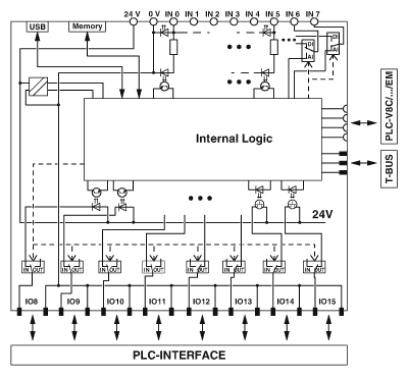

Schéma zapojenia PLC rozhrania s vnútornou logikou a pripojeniami. Zobrazuje napájanie, I/O porty a zbernicové prepojenia.

1/9

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 30. 10.

Počet

Celkom (214,99 € / kus)

214,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Popis vstupu: EN 61131-2 typ 3
Počet vstupov: 8 (2 môžu byť konfigurované ako analógové)
Ochranný obvod: ochrana proti prepólovaniu
Farba šedá
Stavový displej: zelená LED
Rozsah vstupného napätia: 0 V ... 10 V
Vstupný odpor:>3,5 kΩ
Typická spotreba prúdu: 4 mA
Počet výstupov: ≤ 8
Presnosť hodín v reálnom čase: ± 2 s / d
Čas vyrovnávacej pamäte hodín v reálnom čase: 96 h (kondenzátor)
Inštalačná poloha: ľubovoľná
Informácie o inštalácii: je možné zapojiť do 8 x PLC INTERFACE terminálov
Dĺžka odizolovania: 9 mm
Počet pripojení: 1
Prierez pevného vodiča: 0,14 mm² ... 1,5 mm²
Flexibilný prierez vodiča: 0,14 mm² ... 1,5 mm²
Prierez drôtu AWG: 26 ... 16
Menovité izolačné napätie: 50 V
Menovité impulzné napätie: 0,8 kV
Stupeň znečistenia: 2
Kategória prepätia: III

Kategória výrobku: I / O modul

Typ: PLC-V8C/PT-24DC/BM2

Počet analógových vstupov: 2

Počet digitálnych vstupov max.: 8

Maximálny počet vstupov: 8

Počet výstupov (max.): 48

Pripojiteľné bežné spojky: 8

Počet vstupov: 8 x

Počet výstupov: 8 x

Min. prevádzkové napätie: 19.2 V/DC

Prevádzkové napätie: 19.2 - 26.4 V/DC

Prevádzkové napätie max.: 26.4 V/DC

Prevádzkové napätie: 24 V/DC

V: 111 mm

Dĺžka: 87 mm

Šírka: 50 mm

: IP20

Rozmer.: (d x š x v) 87 x 50 x 111 mm

Pripojovacie technika: Push-in pripojenie

Pripojenie: Push-in pripojenie

Max. odber prúdu: 4 mA

Číslo výrobcu: 2907446

Max. okolitá teplota: +50 °C

Min. okolitá teplota: -20 °C

Logické napätie U L: 24 V/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2136585 Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 24 V/DC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2136585 Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 24 V/DC

Popis

Logický základný logický modul PLC, generácia 2, so 16 I / O, je možné zapojiť do 8 digitálnych alebo analógových terminálov PLC-INTERFACE, rozšíriteľných na 48 I / O, hodín v reálnom čase, zásuvky micro-USB, zásuvky pre pamäťový čip a adaptéra Bluetooth, push v spojení
