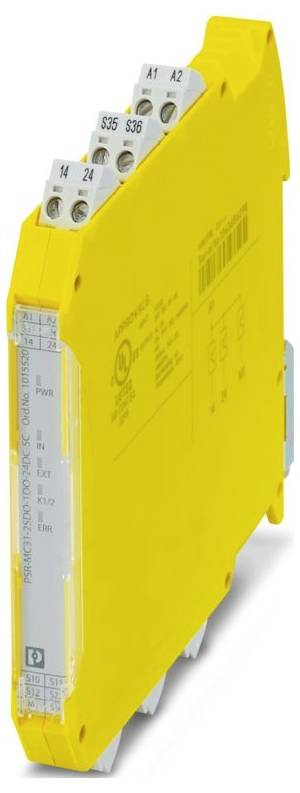

Phoenix Contact PSR-MC31-2SDO-1DO-24DC-SC bezpečnostné relé, 24 V/DC, 1 PNP, (š x v x h) 12.5 x 112.2 x 114.5 mm, 101552
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
bezpečnostné relé
Pripojenie
skrutkové pripojenie
Prevádzkové napätie
24 V/DC
Typ
PSR-MC31-2SDO-1DO-24DC-SC
Datasheety: (PDF)
Počet
Celkom (166,66 € / kus)
166,66 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová rada: PSRmini
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Uťahovací moment: 0,5 Nm ... 0,6 Nm
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 12
- Šírka: 12,5 mm
- výška 112,2 mm
- Hĺbka: 114,5 mm
- Materiál puzdra: PA
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -40 °C ... 70 °C (pozor na zníženie výkonu)
- Teplota okolia (skladovanie/preprava): -40 °C ... 70 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 10 Hz ... 150 Hz, 5 g
- Dĺžka odizolovania: 7 mm
- Montážna poloha: vertikálna alebo horizontálna
- Maximálna strata výkonu za nominálnych podmienok: 3,1 W (UB = 30 V, IL1 = IL2 = 2,4 A)
- Trieda ochrany: II (EN 50178)
- Výstupné napätie: ≥ 23 V DC (Us - 1 V)
- CE: CE
- Technika pripojenia: Technika pripojenia
- Poznámka k použitiu: Len na priemyselné použitie
- Dĺžka kábla: 100 m
- spotreba prúdu: 7 mA
- Pripojenie vodiča: Pripojenie vodiča
- Spínacia frekvencia: 1 Hz (odporová, indukčná, kapacitná)
- Prúd: max. 100 mA
- Pokyny na inštaláciu: pozri krivku odľahčenia
- Prevádzková nadmorská výška: ≤ 2000 m (nad morom)
- Maximálna povolená vlhkosť (prevádzka): 75 % (v priemere, príležitostne 85 %, bez kondenzácie)
- Šok: 30 g
- Napätie: cca 22 V DC (Us - 2 V)
- Ochranné obvody: Obvod s voľnobehom pre indukčné záťaže
- Indikátor stavu: 3 x LED (zelená)
- Označenie: A1/A2
- Použitie: Núdzové zastavenie; bezpečnostná brána; rohože na schody; svetelné závory
- Dodávka: Dodávka
- Farba (kryt): žltá (RAL 1018)
- Nábehový prúd: max. 4,8 A (Δt = 10 ms)
- Výstupný prúd: max. 2,4 A
- Popis výstupu: PNP; nie je bezpečnostne orientovaný
- Maximálny zapínací prúd: 500 mA (Δt = 1 ms pri Us)
- Indikátor prevádzkového napätia: 1 x LED (zelená)
- Minimálny zaťažovací prúd: 2 mA
- Zvodový prúd: max. 1 mA (v bezpečnom stave)
- Menovité izolačné napätie: 50 V AC
- Menovité napájacie napätie riadiaceho obvodu US: 24 V DC -20 % / +25 % (externe poistené)
- Menovitý napájací prúd riadiaceho systému IS: typicky 54 mA (bez záťaže)
- Údaje súvisiace s bezpečnosťou: Údaje súvisiace s bezpečnosťou
- Typický čas odozvy:< 200 ms (automatický štart);< 175 ms (manuálny, kontrolovaný štart)
- Časy: Časy
- Typ. Čas obliekania v USA:< 200 ms (keď je A1 riadený na úrovni Us)
- Čas reštartu: 250 ms (po požiadavke bezpečnostnej funkcie); 100 ms (čas pripravenosti po aktivácii obvodov snímačov počas manuálneho štartu)
- Menovitý prevádzkový režim: 100 % ED
- Menovité impulzné výdržné napätie / izolácia: Pozri technický list, kapitola „Koordinácia izolácie“.
- Čas filtra: max. 1,5 ms (šírka testovacieho impulzu, nízke testovacie impulzy); frekvencia testovacích impulzov = 5 x šírka testovacieho impulzu
- Počet východov: 1
- Bezpečnostné údaje: EN ISO 13849: Bezpečnostné údaje: EN ISO 13849
- Úroveň výkonu (PL): e
- Úroveň integrity bezpečnosti (SIL): 3
- Bezpečnostné údaje: EN IEC 62061: Bezpečnostné údaje: EN IEC 62061
- Minimálny stupeň krytia pre miesto inštalácie: IP54
- Maximálna povolená vlhkosť (skladovanie/preprava): 75 % (v priemere, príležitostne 85 %, bez kondenzácie)
- Popis vstupu: bezpečnostne orientovaný; IEC 61131-2 typ 3
- Počet vchodov: 1
- Indikátor chyby: 1 x LED (červená)
- Rozsah vstupného napätia signálu "0": 0 V DC ... 5 V DC
- Rozsah vstupného napätia signálu "1": 11 V DC ... 30 V DC
- Max. kapacitná záťaž: max. 10 µF (záťaž 2,4 A); max. 4,7 µF (zaťaženie 1 A)
- pripojiteľné: áno
- Ovládanie: 1- a 2-kanálové
- Spotreba energie v USA: typická 1,3 W
- Kategória zastávky: 0
- Bezpečnostné údaje: IEC 61508 – Vysoký dopyt: Bezpečnostné údaje: IEC 61508 – Vysoký dopyt
- Čas reštartovania:< 250 ms (čas spustenia)
- Trvanie štartovacieho impulzu: min. 250 ms (manuálny štart)
- Rozsah vstupného prúdu signálu "0": 0 mA ... 2 mA
- Simultánnosť: ∞
- Maximálny povolený celkový odpor vedenia: 150 Ω
- Správa: M1: Správa: M1
- Odporová záťaž: min. 12 Ω
- Ochrana proti skratu: áno
- Digitálne: Štartovací kruh (S34, S35): Digitálne: Štartovací kruh (S34, S35)
- Doba odozvy:< 10 ms (Ak zapojíte viacero zariadení sériovo, počítajte s predĺžením doby odozvy.)
- Maximálna indukčná záťaž: max. 1 H
- Výstupné napätie pri vypnutom stave:< 5 V DC (v bezpečnom stave)
- Testovacie impulzy:< 1 ms (šírka testovacieho impulzu, nízke testovacie impulzy)
- Digitálny: Obvod snímača (S10, S12, S22): Digitálny: Obvod snímača (S10, S12, S22)
- Digitálne: Externé spúšť (S36): Digitálne: Externé spúšť (S36)
- Digitálny: 14, 24: Digitálny: 14, 24
- Induktívne medzné napätie: max. 50 V
- Druh obalu
Piece
- Kategória výrobku
bezpečnostné relé
- Typ
PSR-MC31-2SDO-1DO-24DC-SC
- Pripojenie
skrutkové pripojenie
- Prevádzkové napätie
24 V/DC
- Typ kontaktu
1 PNP
- Úroveň výkonu
PL e
- Safety Integrity Level, SIL
SIL 3
- Kategória bezpečnosti
4
- Certifikácia (senzory)
DE
IP20
- Prevádzková teplota (min.)
-40 °C
- Prevádzková teplota (max.)
70 °C
- Hĺbka
114.5 mm
- Šírka
12.5 mm
- V
112.2 mm
- Rozmer.
(š x v x h) 12.5 x 112.2 x 114.5 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3561594 Phoenix Contact PSR-MC31-2SDO-1DO-24DC-SC bezpečnostné relé, 24 V/DC, 1 PNP, (š x v x h) 12.5 x 112.2 x 114.5 mm, 101552
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3561594 Phoenix Contact PSR-MC31-2SDO-1DO-24DC-SC bezpečnostné relé, 24 V/DC, 1 PNP, (š x v x h) 12.5 x 112.2 x 114.5 mm, 101552
Popis
Bezpečnostné spínacie zariadenie pre prítlačné rohože, spínacie lišty, núdzové zastavenie, bezpečnostné dvere, svetelné závesy do SIL 3, kat. 4, PL e, 1-/2-kanálová prevádzka, automatický alebo manuálny štart, 2 bezpečné HL výstupy, 1 signalizačný výstup, US = 24 V DC, zásuvná skrutková svorkovnica
