Name: Phoenix Contact PSR-MC37-3NO-1NC-24DC-SP ochranné relé, 24 V/DC, 3 spínacie, (š x v x h) 22.5 x 117.4 x 114.5 mm, 270241
Brand: Phoenix Contact
SKU: 2209836
Availability: BackOrder

Žlté elektronické bezpečnostné relé s viacerými zelenými svorkami na hornej strane, používané pre priemyselné bezpečnostné aplikácie.

Schéma zapojenia bezpečnostného relé PSR-MC37 so svorkami A1, A2, Y32, S11-35 a K1, K2. Vstupy 24V DC, napájacia LED, bezpečnostné kontakty.

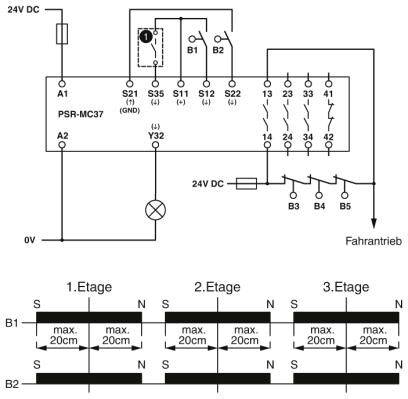

Schematický nákres riadenia s relé a spínačmi pre výťahový systém, so zapojením a hodnotami napätia.

1/3

Ilustračný obrázok

Kategória výrobku

ochranné relé

Pripojenie

pružinové pripojenie

Prevádzkové napätie

24 V/DC

Typ

PSR-MC37-3NO-1NC-24DC-SP

Prevádzkové napätie max.

24 V/DC

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 20. 11.

Počet

Celkom (325,00 € / kus)

325,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Spôsob montáže: montáž na DIN lištu
Materiál kontaktu: AgSnO2
Farba krytu: žltá
Typ pripojenia: Pružinové pripojenie push-in
Menovité izolačné napätie: 250 V / AC
Dĺžka odizolovania: 8 mm
Prúd: max. 100 mA
Spínacia frekvencia: 0,5 Hz
Výstupná poistka: 6 A gL / gG (normálne otvorená)
Stavový displej: 3 x zelené LED

Kategória výrobku: ochranné relé

Typ: PSR-MC37-3NO-1NC-24DC-SP

Pripojenie: pružinové pripojenie

Prevádzkové napätie: 24 V/DC

Prevádzkové napätie max.: 24 V/DC

Prevádzkové napätie: 24 V/DC (max)

Reakčná doba: 100 ms

Typ kontaktu: 3 spínacie

Spínacie napätie (max.): 250 V DC/AC

Max. spínací výkon: 50 mW

Úroveň výkonu: PL e

Safety Integrity Level, SIL: SILCL 3

Kategória bezpečnosti: 4

: IP20
IP54

Prevádzková teplota (min.): -40 °C

Prevádzková teplota (max.): +60 °C

Hĺbka: 114.5 mm

Šírka: 22.5 mm

V: 117.4 mm

Rozmer.: (š x v x h) 22.5 x 117.4 x 114.5 mm

Obsah: 1 ks

UKCA: áno
