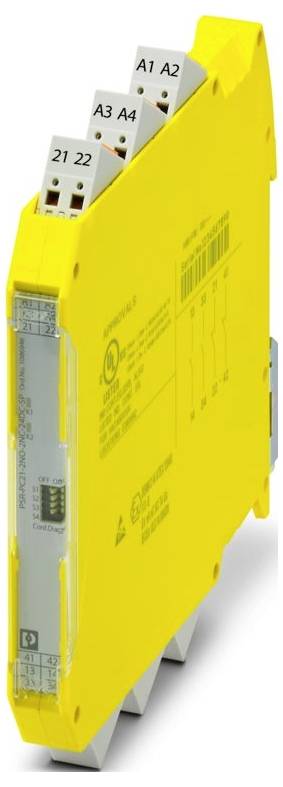

Phoenix Contact PSR-PC21-2NO-2NC-24DC-SP Väzobné relé, 24 V/DC, 2 rozpínacie, (š x v x h) 12.5 x 116.6 x 114.5 mm, 10869
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
Väzobné relé
Pripojenie
pružinové pripojenie
Prevádzkové napätie
24 V/DC
Typ
PSR-PC21-2NO-2NC-24DC-SP
Datasheety: (PDF)
Počet
Celkom (126,01 € / kus)
126,01 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová rada: PSRmini
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 12,5 mm
- výška 116,6 mm
- Hĺbka: 114,5 mm
- Materiál puzdra: PA
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -40 °C ... 70 °C (pozor na zníženie výkonu)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 10 Hz ... 150 Hz, 2 g
- Dĺžka odizolovania: 8 mm
- Montážna poloha: vertikálna alebo horizontálna
- ATEX: ATEX
- IECEx: IECEx
- Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 1,5 mm² (iba v spojení s CRIMPFOX 6)
- Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 1,5 mm² (iba v spojení s CRIMPFOX 6)
- Označenie: Ex ec nC IIC T4 Gc
- UL, USA / Kanada: UL, USA / Kanada
- Maximálny rozptyl výkonu za nominálnych podmienok: 7,05 W (S1, S2, S3, S4 = ON, 2-kanálová záťaž, UB = 30 V, US = 24 V, IS = 2*46 mA, IL² = 36 A, Rcontact = 0,05 Ω)
- CE: CE
- Certifikát: 2022122304115696
- Poznámka k použitiu: Len na priemyselné použitie
- Pripojenie vodiča: Pripojenie vodiča
- Spínacia frekvencia: max. 0,1 Hz
- Pokyny na inštaláciu: pozri krivku odľahčenia
- Prevádzková nadmorská výška: ≤ 2000 m (nad morom)
- Maximálna povolená vlhkosť (prevádzka): 75 % (v priemere, príležitostne 85 %, bez kondenzácie)
- Šok: 15 g
- Ochranný obvod: Sériová ochrana proti prepólovaniu | 38,6 V supresorová dióda
- Indikátor stavu: 2 x LED (zelená)
- Spínané napätie: min. 5 V DC; max. 30 V DC
- Označenie: A1/A2, A3/A4
- Použitie: Bezpečné vypnutie; Vysoký dopyt; Nízky dopyt; Ex
- Dodávka: Dodávka
- Farba (kryt): žltá (RAL 1018)
- Nábehový prúd: min. 1 mA; max. 100 mA
- Popis výstupu: 2 NC paralelné, okamžité, bezpečnostne orientované, bezpotenciálové
- Konfigurácia kontaktov: 2 cesty spätnoväzobného prúdu
- Maximálny trvalý prúd: 100 mA
- Menovité izolačné napätie: 250 V AC
- Menovité napájacie napätie riadiaceho obvodu US: 24 V DC -20 % / +25 %
- Menovitý napájací prúd riadiaceho systému IS: typ. 15 mA (na kanál (konfigurovateľný)); typ. 25 mA (na kanál (konfigurovateľné)); typ. 40 mA (na kanál (konfigurovateľné)); typ. 46 mA (na kanál (konfigurovateľné))
- Údaje súvisiace s bezpečnosťou: Údaje súvisiace s bezpečnosťou
- Mechanická životnosť: 10 x 10⁶ spínacích cyklov
- Typický čas relapsu:< 30 ms (pri ovládaní cez A1 alebo A3 v USA)
- Materiál kontaktov: AgCuNi, + Au
- Spínací výkon: 4 A (24 V (DC13)); 4 A (250 V (AC15), nízky odber); 2 A (250 V (AC15), vysoký odber)
- Výstupná poistka: 150 mA rýchla
- CCC / Čína Ex: CCC / Čína Ex
- Typ relé: Elektromechanické relé s nútene vedenými kontaktmi podľa IEC/EN 61810-3
- Časy: Časy
- Typ. Čas obliekania v USA:< 70 ms (pri ovládaní cez A1 alebo A3 v USA)
- Čas reštartu: 500 ms
- Menovitý prevádzkový režim: 100 % ED
- Menovité impulzné výdržné napätie / izolácia: Bezpečná izolácia, zosilnená izolácia 6,4 kV od (A1/A2, A3/A4, 21/22, 41/42) do (13/14, 33/34) a medzi (13/14) a (33/34); základná izolácia 4 kV medzi všetkými prúdovými cestami a krytom; izolácia 500 V medzi (A1/A2, A3/A4) a (21/22, 41/42)
- Čas filtra: 2 ms (počas poklesov napätia pri Us)
- Počet východov: 2
- Spínací výkon: min. 20 mW
- Štvorec. Celkový prietok: 72 A2 (vysoký dopyt, upozornenie na zníženie výkonu); 32 A2 (nízky dopyt, upozornenie na zníženie výkonu)
- Bezpečnostné údaje: EN ISO 13849: Bezpečnostné údaje: EN ISO 13849
- Úroveň výkonu (PL): e
- Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na jednokanálovú konfiguráciu (štruktúra 1oo1): Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na jednokanálovú konfiguráciu (štruktúra 1oo1)
- Úroveň integrity bezpečnosti (SIL): 2
- Bezpečnostné údaje: IEC 61508 - Nízke nároky na jednokanálovú konfiguráciu (štruktúra 1oo1): Bezpečnostné údaje: IEC 61508 - Nízke nároky na jednokanálovú konfiguráciu (štruktúra 1oo1)
- Bezpečnostné údaje: EN IEC 62061: Bezpečnostné údaje: EN IEC 62061
- Minimálny stupeň krytia pre miesto inštalácie: IP54
- Maximálna povolená vlhkosť (skladovanie/preprava): 75 % (v priemere, príležitostne 85 %, bez kondenzácie)
- Ovládanie: 1- a 2-kanálové
- Spotreba energie v USA: typicky 360 mW (na kanál (konfigurovateľné)); typicky 600 mW (na kanál (konfigurovateľné)); typ. 960 mW (na kanál (konfigurovateľné)); typ. 1,1 W (na kanál (konfigurovateľné))
- Kategória zastávky: 0
- Bezpečnostné údaje: EN 50156-2: Bezpečnostné údaje: EN 50156-2
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Test simulácie prostredia: Test simulácie prostredia
- Relé: Povoľovacie prúdové cesty (13/14, 33/34): Relé: Povoľovacie prúdové cesty (13/14, 33/34)
- Relé: Dráhy spätnoväzobného prúdu (21/22, 41/42): Relé: Dráhy spätnoväzobného prúdu (21/22, 41/42)
- Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na 2-kanálovú konfiguráciu (štruktúra 1oo2): Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na 2-kanálovú konfiguráciu (štruktúra 1oo2)
- Bezpečnostné údaje: IEC 61508 - Nízke nároky pre 2-kanálovú konfiguráciu (štruktúra 1oo2): Bezpečnostné údaje: IEC 61508 - Nízke nároky pre 2-kanálovú konfiguráciu (štruktúra 1oo2)
- Druh obalu
Piece
- Kategória výrobku
Väzobné relé
- Typ
PSR-PC21-2NO-2NC-24DC-SP
- Pripojenie
pružinové pripojenie
- Prevádzkové napätie
24 V/DC
- Reakčná doba
70 ms
- Typ kontaktu
2 rozpínacie
- Spínacie napätie (max.)
250 V DC/AC
30 V/DC
- Úroveň výkonu
PL e
- Safety Integrity Level, SIL
SIL 2
- Certifikácia (senzory)
UL
IP20
- Prevádzková teplota (min.)
-40 °C
- Prevádzková teplota (max.)
70 °C
- Hĺbka
114.5 mm
- Šírka
12.5 mm
- V
116.6 mm
- Rozmer.
(š x v x h) 12.5 x 116.6 x 114.5 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3563451 Phoenix Contact PSR-PC21-2NO-2NC-24DC-SP Väzobné relé, 24 V/DC, 2 rozpínacie, (š x v x h) 12.5 x 116.6 x 114.5 mm, 10869
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563451 Phoenix Contact PSR-PC21-2NO-2NC-24DC-SP Väzobné relé, 24 V/DC, 2 rozpínacie, (š x v x h) 12.5 x 116.6 x 114.5 mm, 10869
Popis
Väzbové relé pre aplikácie s vysokým a nízkym dopytom SIL 3, prepája digitálne výstupné signály s perifériami, 2 nezávisle ovládateľné cesty uvoľňovacieho prúdu, 2 cesty spätnoväzobného prúdu, aplikácie s bezpečným vypnutím, filter testovacích impulzov, zásuvná svorkovnica
