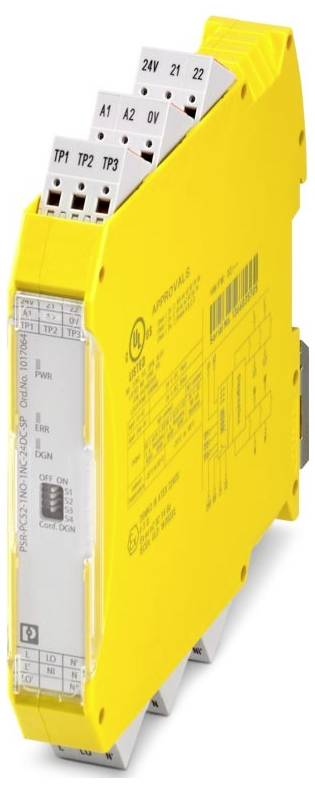

Phoenix Contact PSR-PC52-1NO-1NC-24DC-SP Väzobné relé, 24 V/DC, 1 rozpínací, (š x v x h) 17.5 x 117.4 x 114.5 mm, 101706
Druh obalu
Piece
Kategória výrobku
Väzobné relé
Pripojenie
pružinové pripojenie
Prevádzkové napätie
24 V/DC
Typ
PSR-PC52-1NO-1NC-24DC-SP
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (309,00 € / kus)
309,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Produktová rada: PSRmini
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 17,5 mm
- výška 117,4 mm
- Hĺbka: 114,5 mm
- Materiál puzdra: Frianyl A63 RV0
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C (pozor na zníženie výkonu)
- Teplota okolia (skladovanie/preprava): -40 °C ... 65 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 10 Hz ... 150 Hz, 2 g
- Dĺžka odizolovania: 8 mm
- Montážna poloha: vertikálna alebo horizontálna
- ATEX: ATEX
- IECEx: IECEx
- Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 1,5 mm² (iba v spojení s CRIMPFOX 6)
- Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 1,5 mm² (iba v spojení s CRIMPFOX 6)
- Označenie: Ex ec nC IIC T4 Gc
- UL, USA / Kanada: UL, USA / Kanada
- Maximálna strata výkonu za nominálnych podmienok: 3,8 W (pri UB = 26,4 V DC, UBD = 26,4 V DC, IL = 3 A)
- Tlak vzduchu (prevádzkový): 79 kPa ... 106 kPa
- CE: CE
- Certifikát: 2022122304115696
- Technika pripojenia: Technika pripojenia
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: typicky 20 mA (vstup TP1); typicky 20 mA (vstup TP2); typ. 30 mA (vstup TP3)
- Pripojenie vodiča: Pripojenie vodiča
- Spínacia frekvencia: max. 0,5 Hz
- Pokyny na inštaláciu: pozri krivku odľahčenia
- Prevádzková nadmorská výška: ≤ 2000 m (nad morom)
- Maximálna povolená vlhkosť (prevádzka): 75 % (v priemere, príležitostne 85 %, bez kondenzácie)
- Náraz: 15g, 11 ms
- Ochranný obvod: Ochrana pred prepätím | Odrušovacia dióda 36 V
- Indikátor stavu: 1 x LED (zelená)
- Spínané napätie: min. 16 V AC/DC; max. 250 V striedavého prúdu; max. 125 V DC
- Označenie: 24V/0V
- Použitie: Bezpečné zapnutie; Nízky dopyt; Ex
- Dodávka: Dodávka
- Farba (kryt): žltá (RAL 1018)
- Tlak vzduchu (skladovanie/preprava): 79 kPa ... 106 kPa
- Nábehový prúd: ≤ 800 mA (Δt ≤ 100 ms)
- Popis výstupu: normálne otvorený kontakt bez bezpečnostnej kontroly
- Indikátor prevádzkového napätia: 1 x LED (žltá)
- Konfigurácia kontaktov: 1 signálna prúdová cesta
- Maximálny trvalý prúd: 3 A (pozor na zníženie výkonu, typ záťaže a napätie záťaže)
- Menovité izolačné napätie: 250 V AC
- Menovité napájacie napätie riadiaceho obvodu US: 24 V DC -15 % / +10 %
- Menovitý napájací prúd riadiaceho systému IS: typicky 75 mA
- Mechanická životnosť: cca 5 x 10⁷ spínacích cyklov
- Typický čas výpadku: 30 ms (pri ovládaní cez A1-A2)
- Materiál kontaktov: AgNi, pozlátený, zliatina Ag
- CCC / Čína Ex: CCC / Čína Ex
- Typ relé: Elektromechanické relé
- Časy: Časy
- Typ. Čas nábehu pre US: typicky 100 ms (pri riadení cez A1-A2)
- Čas reštartu: 1 s (pri ovládaní cez A1-A2); 3 s (čas pripravenosti diagnostiky po aplikácii UD)
- Menovitý prevádzkový režim: 100 % ED
- Menovité impulzné výdržné napätie / izolácia: Základná izolácia 4 kV medzi všetkými prúdovými cestami a krytom; Bezpečné oddelenie, zosilnená izolácia 6 kV od (A1/A2, 24V/0V, 21/22 a TP1/TP2/TP3) po uvoľňovaciu prúdovú cestu (L, L', LO, LO', NI, NI', N, N')
- Čas filtra: 2 ms (na A1-A2 počas poklesov napätia na Us); max. 2 ms (pri A1-A2 | nízka šírka testovacieho impulzu); ≥ 100 ms (pri A1-A2 | nízka frekvencia testovacieho impulzu); max. 17 ms (pri A1-A2 | vysoká šírka testovacieho impulzu); ≥ 800 ms (pri A1-A2 | vysoká frekvencia testovacieho impulzu)
- Spotreba energie pri UD: typicky 0,9 W (pri UD | vypnutý stav)
- Počet výstupov: 1 (okamžitý, bezpotenciálový)
- Spínací výkon: min. 1 W
- Štvorec. Celkový prúd: 9 A² (pozor, zníženie výkonu)
- Úroveň integrity bezpečnosti (SIL): 3
- Minimálny stupeň krytia pre miesto inštalácie: IP54
- Maximálna povolená vlhkosť (skladovanie/preprava): 75 % (v priemere, príležitostne 85 %, bez kondenzácie)
- Počet vchodov: 3
- Indikátor chyby: 1 x LED (červená)
- pripojiteľné: áno
- Ovládanie: 1- a 2-kanálové
- Spotreba energie v USA: typicky 2 W (v USA/UD | v zapnutom stave)
- Diagnostické napájacie napätie UD: 24 V DC -20 % / +25 %
- Vstupný prúd pri UD: 35 mA (pri UD = 24 V); 45 mA (pri UD = 19 V); 25 mA (pri UD = 30 V)
- Nábehový prúd pri UD: 1,5 A (Δt< 10 µs)
- Bezpečnostné údaje: EN 50156-2: Bezpečnostné údaje: EN 50156-2
- Bezpečnostné údaje: IEC 61508 – Nízky dopyt: Bezpečnostné údaje: IEC 61508 – Nízky dopyt
- Ochrana proti skratu: nie
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Test simulácie prostredia: Test simulácie prostredia
- Digitálne: Testovacie body pre skúšobnú skúšku (T1, T2, T3): Digitálne: Testovacie body pre skúšobnú skúšku (T1, T2, T3)
- Relé: Povolenie prúdovej cesty (L-LO-NI-N / L'-LO'-NI'-N'): Relé: Povolenie prúdovej cesty (L-LO-NI-N / L'-LO'-NI'-N')
- Relé: Signalizačný prúdový kanál (21/22): Relé: Signalizačný prúdový kanál (21/22)
- spínací prúd: max. 100 mA
- Druh obalu
Piece
- Kategória výrobku
Väzobné relé
- Typ
PSR-PC52-1NO-1NC-24DC-SP
- Pripojenie
pružinové pripojenie
- Prevádzkové napätie
24 V/DC
- Reakčná doba
100 ms
- Typ kontaktu
1 rozpínací
- Spínacie napätie (max.)
250 V/AC
125 V/DC
- Spínací prúd (max.)
100 mA
- Safety Integrity Level, SIL
SIL 3
- Certifikácia (senzory)
DE
IP20
- Prevádzková teplota (min.)
-25 °C
- Prevádzková teplota (max.)
60 °C
- Hĺbka
114.5 mm
- Šírka
17.5 mm
- V
117.4 mm
- Rozmer.
(š x v x h) 17.5 x 117.4 x 114.5 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3561808 Phoenix Contact PSR-PC52-1NO-1NC-24DC-SP Väzobné relé, 24 V/DC, 1 rozpínací, (š x v x h) 17.5 x 117.4 x 114.5 mm, 101706
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3561808 Phoenix Contact PSR-PC52-1NO-1NC-24DC-SP Väzobné relé, 24 V/DC, 1 rozpínací, (š x v x h) 17.5 x 117.4 x 114.5 mm, 101706
Popis
Väzbové relé pre galvanické oddelenie a prispôsobenie výkonu pre aplikácie SIL 3 F&G, nízke zaťaženie, diagnostika záťaže vo vypnutom a zapnutom stave pre prerušenie vodiča a skrat, 1 uvoľňovacia dráha prúdu, filter testovacích impulzov, zásuvná svorkovnica, šírka 17,5 mm
Tento text bol preložený strojovo.
