Name: Phoenix Contact PSR-SCP- 24DC/URD3/4X1/2X2/3 rozširujúci modul, 24 V/DC, 2 spínacie, (š x v x h) 22.5 x 99 x 114.5 mm, 2
Brand: Phoenix Contact
SKU: 2225822
Availability: BackOrder

Žlté bezpečnostné reléové zariadenie so zelenými pripojovaciami svorkami. Červené a biele tlačidlá na prednej strane. Používa sa v elektrických bezpečnostných systémoch.

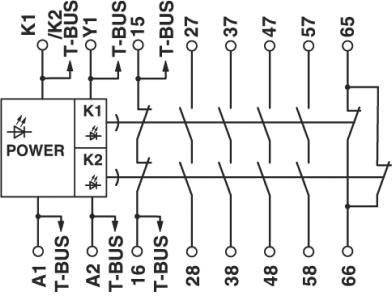

Schéma zapojenia so sieťovým napájacím zdrojom vľavo, ktorý prepája rôzne trasy k elektrickým komponentom, očíslované od 1 do 66.

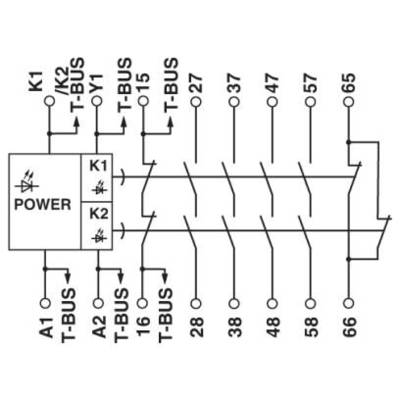

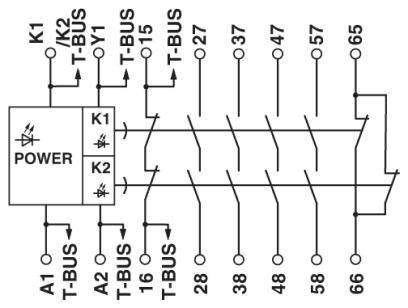

'Schéma elektrického zariadenia so zdrojom napájania a T-zbernicovými prepojeniami. Vľavo napájacia jednotka s K1 a K2; vpravo očíslované svorky.'

1/3

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

rozširujúci modul

Pripojenie

skrutkové pripojenie

Prevádzkové napätie

24 V/DC

Typ

PSR-SCP- 24DC/URD3/4X1/2X2/3

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 19. 11.

Počet

Celkom (365,00 € / kus)

365,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Spôsob montáže: montáž na DIN lištu
Materiál kontaktu: AgSnO2
Farba krytu: žltá
Typ pripojenia: skrutkové pripojenie
Menovité izolačné napätie: 250 V
Dĺžka odizolovania: 7 mm
Závit skrutky: M3
Výstupná poistka: 10 A gL / gG NEOZED (normálne otvorená)
Stavový displej: zelená LED

Druh obalu: Piece

Kategória výrobku: rozširujúci modul

Typ: PSR-SCP- 24DC/URD3/4X1/2X2/3

Pripojenie: skrutkové pripojenie

Prevádzkové napätie: 24 V/DC

Reakčná doba: 20 ms

Typ kontaktu: 2 spínacie

Spínacie napätie (max.): 250 V DC/AC

Úroveň výkonu: PL e

Kategória bezpečnosti: 3

Vlastnosti: S prúdovým obvodom pre spätné hlásenie

: IP20
IP54

Prevádzková teplota (min.): -20 °C

Prevádzková teplota (max.): +55 °C

Hĺbka: 114.5 mm

Šírka: 22.5 mm

V: 99 mm

Rozmer.: (š x v x h) 22.5 x 99 x 114.5 mm

Obsah: 1 ks

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Kategória výrobku

Prevádzkové napätie

Pripojenie

Phoenix Contact PSR-SCP- 24DC/URD3/4X1/2X2/3 rozširujúci modul, 24 V/DC, 2 spínacie, (š x v x h) 22.5 x 99 x 114.5 mm, 2981732, 1 ks

Objednávacie číslo:2225822

Doručenie: Št 19. 11.

Conrad Electronic

Tento produkt

rozširujúci modul

24 V/DC

skrutkové pripojenie

Min.: 1

Násobky: 1

365,00 €^*

Phoenix Contact PSR-MC32-3NO-1NC-24-230UC-SC ochranné relé, 230 V DC/AC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 2700524, 1 ks

Objednávacie číslo:2209770

Doručenie: Št 19. 11.

Conrad Electronic

ochranné relé

230 V DC/AC

skrutkové pripojenie

Min.: 1

Násobky: 1

385,00 €^*

Phoenix Contact PSR-MC32-3NO-1NC-24-230UC-SP ochranné relé, 230 V DC/AC, 3 spínacie, (š x v x h) 22.5 x 117.4 x 114.5 mm, 2700525, 1 ks

Objednávacie číslo:2209771

Doručenie: Št 7. 1. 2027

Conrad Electronic

ochranné relé

230 V DC/AC

Min.: 1

Násobky: 1

355,00 €^*

Phoenix Contact PSR-MC37-3NO-1NC-24DC-SC ochranné relé, 24 V/DC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 2702411, 1 ks

Objednávacie číslo:2209835

Doručenie: Št 19. 11.

Conrad Electronic

ochranné relé

24 V/DC

skrutkové pripojenie

Min.: 1

Násobky: 1

325,00 €^*

Phoenix Contact PSR-MC37-3NO-1NC-24DC-SP ochranné relé, 24 V/DC, 3 spínacie, (š x v x h) 22.5 x 117.4 x 114.5 mm, 2702412, 1 ks

Objednávacie číslo:2209836

Doručenie: Št 19. 11.

Conrad Electronic

ochranné relé

24 V/DC

pružinové pripojenie

Min.: 1

Násobky: 1

325,00 €^*

Phoenix Contact PSR-MC38-2NO-1DO-24DC-PI ochranné relé, 24 V/DC, (š x v x h) 22.5 x 117.5 x 114.5 mm, 1009832, 1 ks

Objednávacie číslo:2208970

Doručenie: Št 19. 11.

Conrad Electronic

ochranné relé

24 V/DC

pružinové pripojenie

Min.: 1

Násobky: 1

295,00 €^*

Phoenix Contact PSR-MC42-2NO-1DO-24DC-SC ochranné relé, 24 V/DC, (š x v x h) 17.5 x 112.2 x 114.5 mm, 2702901, 1 ks

Objednávacie číslo:2209891

Doručenie: Št 7. 1. 2027

Conrad Electronic

ochranné relé

24 V/DC

Min.: 1

Násobky: 1

305,00 €^*

Phoenix Contact PSR-MC42-2NO-1DO-24DC-SP ochranné relé, 24 V/DC, (š x v x h) 17.5 x 116.6 x 114.5 mm, 2702902, 1 ks

Objednávacie číslo:2209892

Doručenie: Št 19. 11.

Conrad Electronic

ochranné relé

24 V/DC

Min.: 1

Násobky: 1

369,00 €^*

Phoenix Contact PSR-MC38-2NO-1DO-24DC-SC ochranné relé, 24 V/DC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 1009831, 1 ks

Objednávacie číslo:2208907

Nie je k dispozícii

Conrad Electronic

ochranné relé

24 V/DC

skrutkové pripojenie

Min.: 1

Násobky: 1

285,00 €^*

Phoenix Contact PSR-MC70-2NO-1DO-24DC-SP ochranné relé, 24 V/DC, 2 spínacie, (š x v x h) 12.5 x 116.6 x 114.5 mm, 2702095, 1 ks

Objednávacie číslo:2209808

Nie je k dispozícii

Conrad Electronic

ochranné relé

24 V/DC

pružinové pripojenie

Min.: 1

Násobky: 1

319,00 €^*

Na stiahnutie

Datasheet

Datasheet 2225822 Phoenix Contact PSR-SCP- 24DC/URD3/4X1/2X2/3 rozširujúci modul, 24 V/DC, 2 spínacie, (š x v x h) 22.5 x 99 x 114.5 mm, 2

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225822 Phoenix Contact PSR-SCP- 24DC/URD3/4X1/2X2/3 rozširujúci modul, 24 V/DC, 2 spínacie, (š x v x h) 22.5 x 99 x 114.5 mm, 2

Popis

Rozšírenie jednokanálového kontaktu s rozhraním TBUS, 4 spínacie kontakty, 1 rozpínací kontakt, 1 spätnoväzbová prúdová cesta, kontakty odpadávajú s oneskorením vypnutia (0,3 - 3 s), kat. 3, PL e podľa EN ISO 13849, zásuvné svorky so skrutkovým pripojením, šírka: 22, 5 mm
