Phoenix Contact RAD-DI8-IFS 2901539

Zelený elektronický modul s viacerými svorkami na hornej strane, pravdepodobne súčasť priemyselného ochranného systému alebo riadiacej jednotky.

Ilustračný obrázok

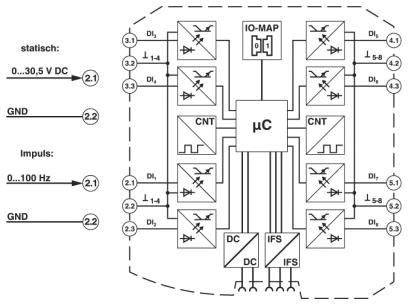

Schéma zapojenia mikrokontrolerovského obvodu so vstupmi a výstupmi pre napätie (0...30,5 V DC), impulz (0...100 Hz) a uzemnenie (GND).

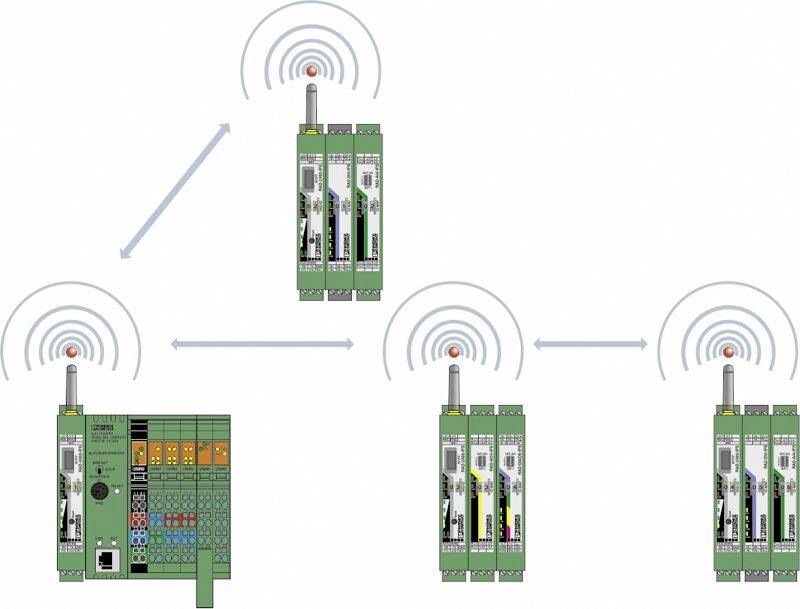

Niekoľko zelených elektronických zariadení je vzájomne prepojených pomocou rádiových vĺn vychádzajúcich z antén. Jedno zo zariadení má navyše farebné konektory.

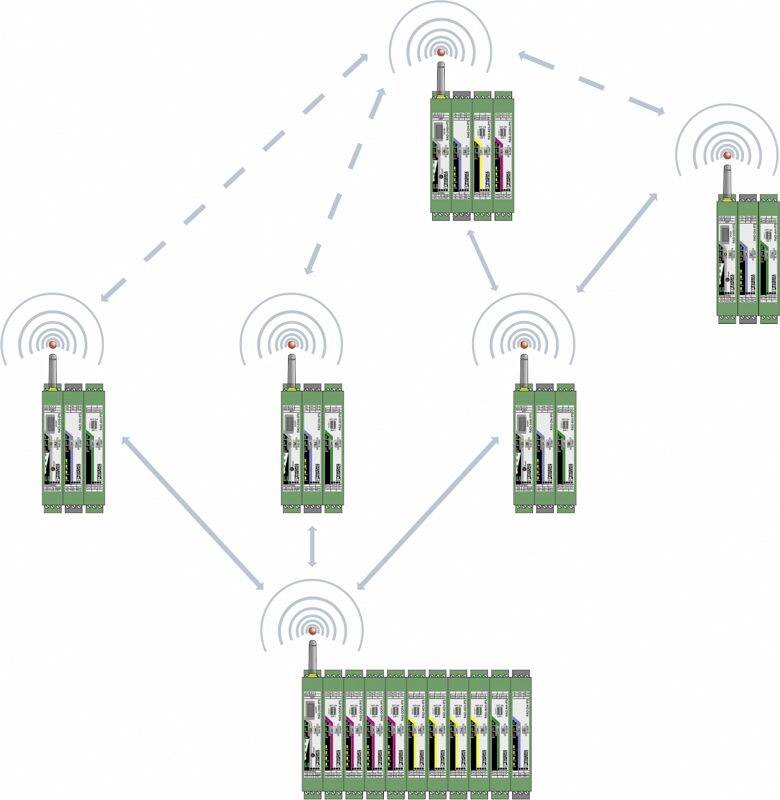

Obrázok znázorňuje bezdrôtovú sieť komunikačných zariadení. Šípky spájajú zariadenia a znázorňujú tok informácií.

Schematický diagram elektronických komponentov, prepojení a označení pre mikroradič. Zobrazuje vstupné a výstupné cesty.

Technický výkres zariadenia s rozmermi 99 mm šírky a 114,5 mm výšky. Bočný pohľad ukazuje šírku 17,5 mm.

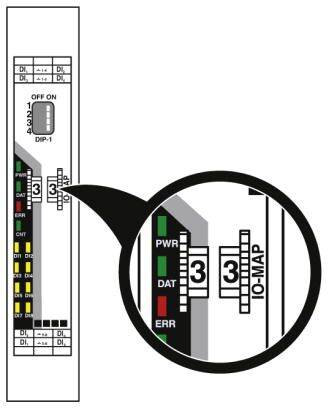

Diagram vstupno-výstupného modulu so zameraním na DIP prepínač a signalizačné LED diódy PWR, DAT a ERR.

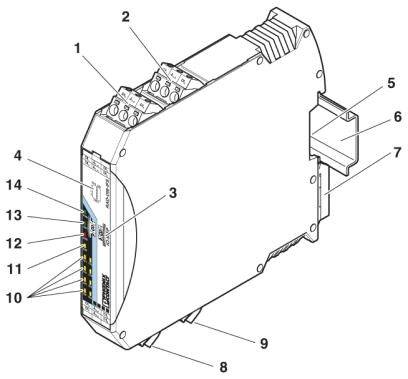

Elektronické zariadenie s číslovanými portami a komponentmi. Dokonalé využitie pre priemyselné riadiace systémy.

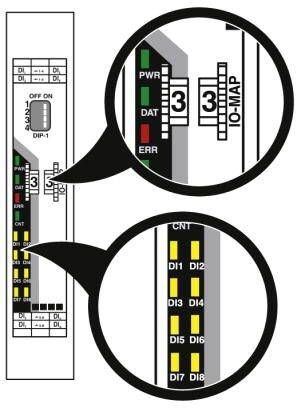

Diagram znázorňuje zväčšené pohľady elektronického zariadenia. Hore sú zobrazené LED diódy PWR, DAT a ER. Dole sú označené svorky DI1 až DI8.

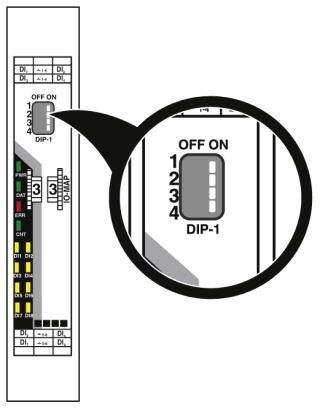

Ilustrácia DIP prepínača so štyrmi prepínačmi, pričom druhý a tretí prepínač sú nastavené do polohy ZAP (ON).

1/10

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (288,62 € / kus)

288,62 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Popis vstupu: Digitálny vstup
Počet vstupov: 8
Stavový displej: zelená LED (napájacie napätie, PWR)
Inštalačná poloha: ľubovoľná
Informácie o inštalácii: na štandardnú lištu NS 35 podľa EN 60715
Dĺžka odizolovania: 7 mm
Závit skrutky: M3
Stupeň znečistenia: 2
Kategória prepätia: II
Min. Prierez pevného vodiča: 0,2 mm²
Max. Prierez tuhého vodiča: 2,5 mm²
Prierez vodiča, ohybný, min.: 0,2 mm²
Prierez vodiča, ohybný max.: 2,5 mm²
Min. Prierez vodiča AWG: 24
Prierez vodiča AWG max: 14

Kategória výrobku: I / O rozširujúci modul

Typ: RAD-DI8-IFS

Min. prevádzkové napätie: 19.2 V/DC

Prevádzkové napätie: 19.2 - 30.5 V/DC

Prevádzkové napätie max.: 30.5 V/DC

V: 113 mm

Dĺžka: 114.5 mm

Šírka: 17.5 mm

: IP20

Rozmer.: (d x š x v) 114.5 x 17.5 x 113 mm

Pripojenie: skrutkové pripojenie

Číslo výrobcu: 2901539

Max. okolitá teplota: +70 °C

Min. okolitá teplota: -40 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2225445 Phoenix Contact RAD-DI8-IFS 2901539

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225445 Phoenix Contact RAD-DI8-IFS 2901539

Popis

Rozšírený teplotný rozsah -40 ° C ... +70 ° C Moduly je možné ľahko vymeniť aj počas prevádzky (výmena za chodu). 8 digitálnych vstupov (0 ... 30,5 V ss.). 2 impulzné vstupy (0 ... 100 Hz). Jednoduché uvedenie do prevádzky pomocou ryhovaného kolesa.

Tento text bol preložený strojovo.
