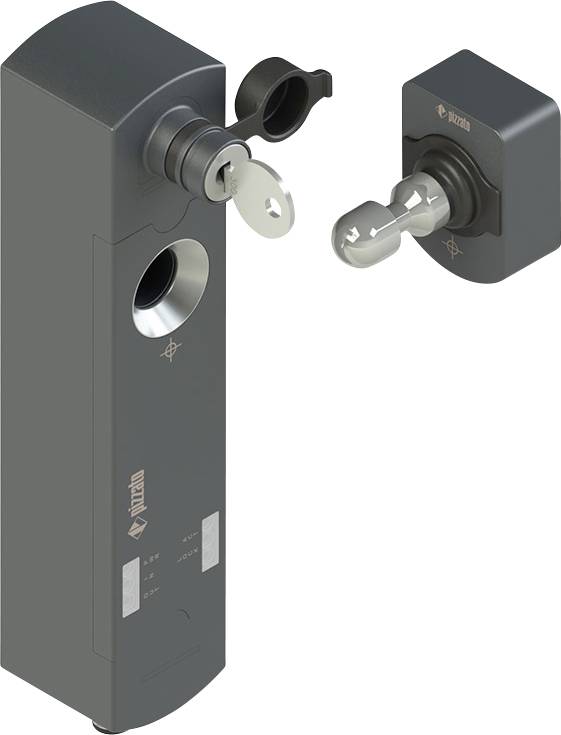

Pizzato Elettrica NS D3AZ1SQK-F41 bezpečnostný spínač, 24 V/DC, (š x v x h) 40 x 145.5 x 38.5 mm, NS D3AZ1SQK-F41, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
bezpečnostný spínač
Pripojenie
M12, 8-pólový
Prevádzkové napätie
24 V/DC
Typ
NS D3AZ1SQK-F41
Min. prevádzkové napätie
21.6 V
Datasheety: (PDF)
Počet
Celkom (283,74 € / kus)
283,74 €
bez DPH.
Doprava zadarmo
Technické parametre
- Kategória výrobku
bezpečnostný spínač
- Typ
NS D3AZ1SQK-F41
- Pripojenie
M12, 8-pólový
- Prevádzkové napätie
24 V/DC
- Min. prevádzkové napätie
21.6 V
- Prevádzkové napätie max.
26.4 V
- Prevádzkové napätie
21.6 - 26.4 V
- Spínacie napätie (max.)
24 V/DC
- Spínací prúd (max.)
0.25 A
- Max. spínací výkon
6 W
- Safety Integrity Level, SIL
SIL 3
- Kategória bezpečnosti
4
IP67
IP69K
- Prevádzková teplota (min.)
-20 °C
- Prevádzková teplota (max.)
50 °C
- Hĺbka
38.5 mm
- Šírka
40 mm
- V
145.5 mm
- Rozmer.
(š x v x h) 40 x 145.5 x 38.5 mm
- Obsah
1 ks
- Priemyslové balenie
áno
- Menovité napätie
24 V/DC
Na stiahnutie
Datasheet
Datasheet 3737363 Pizzato Elettrica NS D3AZ1SQK-F41 bezpečnostný spínač, 24 V/DC, (š x v x h) 40 x 145.5 x 38.5 mm, NS D3AZ1SQK-F41, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3737363 Pizzato Elettrica NS D3AZ1SQK-F41 bezpečnostný spínač, 24 V/DC, (š x v x h) 40 x 145.5 x 38.5 mm, NS D3AZ1SQK-F41, 1 ks
Popis
Všeobecné funkcie
Pohon:
S univerzálnym pohonom na vysokej úrovni, kódovanie VN NS-F41
Bývanie:
Puzdro vyrobené z technopolyméru
Princíp fungovania:
Princíp D, zablokovaný aktuátor s beznapäťovým elektromagnetom
Režim 1: Bezpečnostné výstupy OS sú aktívne, keď je ochranné zariadenie uzamknuté.
Vchody a východy:
2 bezpečnostné vstupy IS1-IS2,
2 bezpečnostné výstupy OS1-OS2,
1 Signálny výstup pre zablokovaný aktuátor O4,
1 Aktivačný vstupný elektromagnet IE1
Nastaviteľné pomocné uvoľnenie:
Pomocné odomykanie z prednej strany pomocou skrutkovača
Zarovnanie pripojenia:
Kábel alebo konektor nižšie
Typ pripojenia:
Konektor M12, 8-pinový, pre sériové zapojenie s Y-konektormi
Trieda ochrany:
IP67 podľa normy EN 60529 a IP69K podľa normy ISO 20653
Konfigurácia kľúča:
Žiadne zariadenie
Tento text bol preložený strojovo.
