prepäťové relé Siemens 3RU2116-0BC1 3RU21160BC1, 1 ks

Elektronické zariadenie s nápisom 'SIEMENS SIRIUS'. Má niekoľko prepínačov a konektorov na prednej strane.

Ilustračný obrázok

Otvorená rozvodná skriňa s viacerými úrovňami elektrických komponentov a káblov, dobre organizovaná pre efektívnu funkčnosť.

Usporiadanie spínačov s označením komponentov: nosič, tepelné nadprúdové relé, diaľkový resetovací modul, drôtový spúšťač, kryty, mechanická resetovacia funkcia, tlačidlo.

Schéma zapojenia vykurovacieho systému s funkciami testu, reštartu a zastavenia. Hlavné svorky sú 1L1, 3L2, 5L3 a 2T1, 4T2, 6T3.

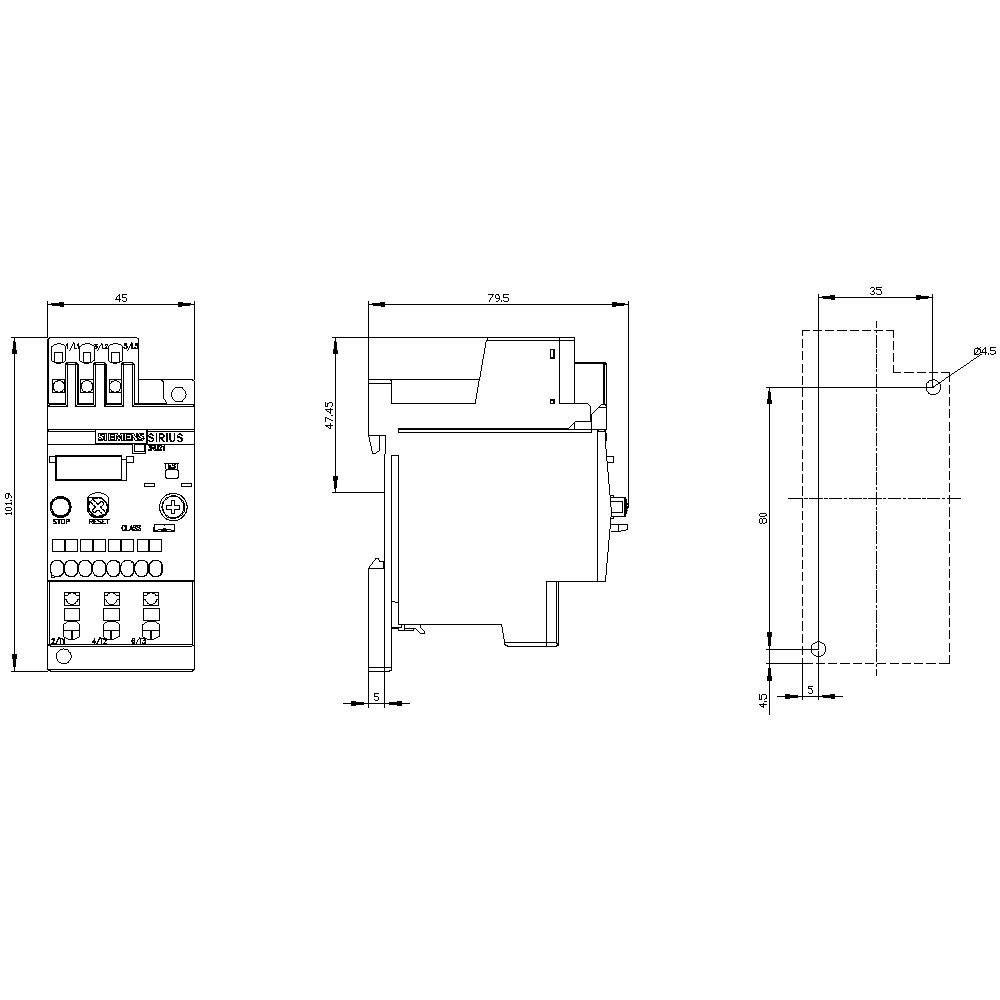

Technický výkres elektronického zariadenia s tromi pohľadmi: predný, bočný a pohľad zhora. Rozmery zariadenia sú viditeľné.

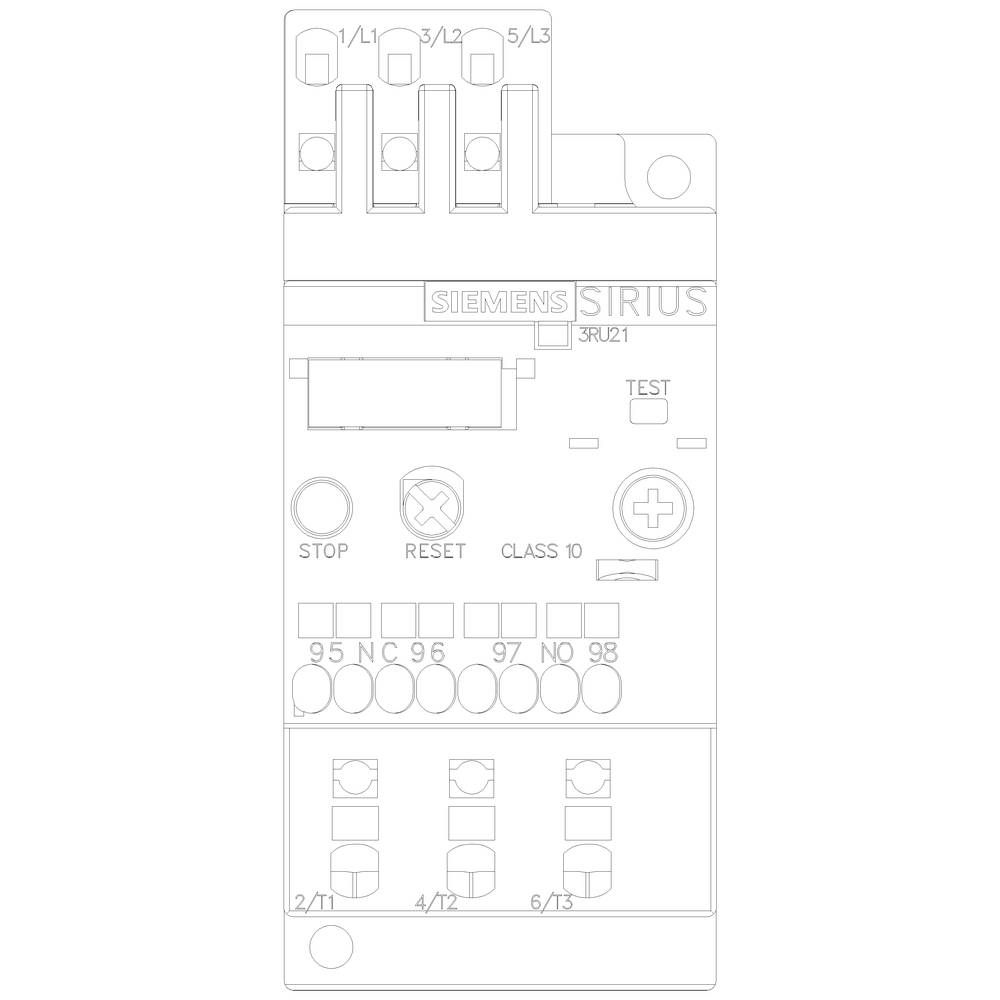

Znázornenie ochranného spínača Siemens Sirius s tlačidlami pre Stop, Reset a Test, ako aj pripojovacie svorky.

1/6

Ilustračný obrázok

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ

3RU2116-0BC1

Konštrukčná veľkosť

S00

Prevádzkové napätie

690 V

Datasheety: (PDF)

Doručenie: Po 21. 9.

Počet

Celkom (93,49 € / kus)

93,49 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Dodatočné informácie:

Technické parametre

Kategória výrobku: prepäťové relé

Typ: 3RU2116-0BC1

Konštrukčná veľkosť: S00

Funkcia: preťaženie

Prevádzkové napätie: 690 V

Rozsah nastavenia prúdu (min.): 0.14 A

Rozsah nastavenia prúdu (max.): 0.20 A

Rozsah nastavenia (prúd): 0.14 - 0.20 A

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šírka: 45 mm

V: 102 mm

Hĺbka: 79 mm

Rozmer.: (š x v x h) 45 x 102 x 79 mm

Obsah: 1 ks

AWG max.: 12

AWG min.: 20

Menovitý prúd: 0.2 A

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 4 mm²

Prierez flexibilné (min.): 0.5 mm²

Prierez pevný (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: Nie je relevantné
