Prevodník analógového signálu>>> IO-Link s riadiacimi vstupmi a výstupmi Motrona 7379.5020.CO 7379.5020.CO 1 ks

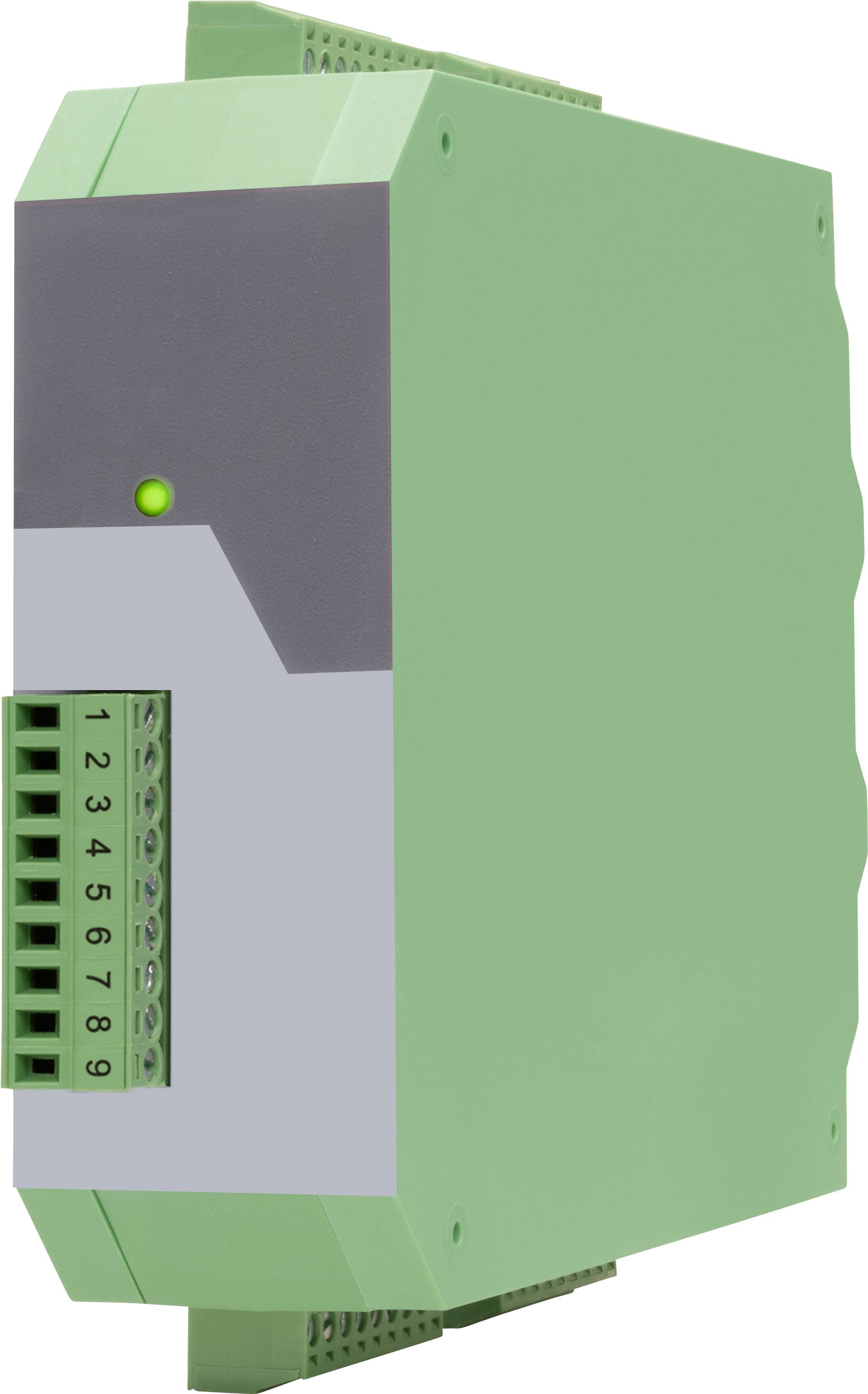

Zelený priemyselný riadiaci modul na DIN-lištu s predným zásuvným blokom a osvetlenou stavovou LED diódou, zobrazený izolovane na bielom pozadí.

Kategória výrobku

menič signálu

Vstupný signál max. (Prúd)

20 mA

Vstupný signál max. (Napätie)

10 V

Typ

7379.5020.CO

Rozmer.

(d x š x v) 140 x 34 x 109 mm

Datasheety: (PDF)

Doručenie: Pi 2. 10.

Počet

Celkom (304,88 € / kus)

304,88 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

AWG: 16
Napájanie – Ochranný obvod: Ochrana pred prepólovaním
Referenčný výstup – Výstupné napätie: +10 V
Referenčný výstup – Zaťaženie: max. 10 mA / ≥ 1 kOhm
Analógové vstupy – Počet: 4
Analógové vstupy – Konfigurácia: 2x prúdové a 2x napäťové vstupy
Analógové vstupy – Rozlíšenie / Presnosť: 16 bitov / ± 0,2 % (25 °C)
Riadiace vstupy – Počet: 3
Riadiace vstupy – (možnosť „CO“) Formát: HTL, PNP (nízky 0 … 3 V, vysoký 9 … 30 V)
Riadiace vstupy – doba odozvy: cca 1 ms
Riadiace vstupy – čas prenosu (IO Link): približne 1 ms každých 1 ms – (čas cyklu IO Link)
Riadiace vstupy – Zaťaženie: max. 2 mA pri 24 V DC
Riadiace výstupy – Počet: 2
Riadiace výstupy – Doba odozvy: min. 1 ms
Riadiace výstupy (v závislosti od nastavení „Čas vzorkovania“ a „Filter priemerovania“) – čas prenosu (IO Link)): približne každých 1 ms - (čas cyklu IO Link)
IO-Link – Modul / Špecifikácia: Zariadenie / IO Link V1.1
IO-Link – Bitová rýchlosť: COM 3 (230,4 kBit/s)
IO-Link – Trieda portu: Typ A
IO-Link – Čas cyklu: min. 1 ms
IO-Link – Šírka dát: 11 bajtov (4 x 2 bajty (vstupné dáta) + 1 bajt (stav „CO“) + 2 bajty
Indikačné prvky – Funkcia: 1x zelená LED dióda pre prevádzkovú pripravenosť alebo stav IO Link (s možnosťou „CO“)
Materiál puzdra: Plast
Kryt – Montáž: na 35 mm DIN lištu
Rozmery krytu (Š x V x H): 34 x 100 x 131 mm
Kryt (bez konektorov) – Hmotnosť: cca 160 g
Kryt (bez pripojení) – Trieda ochrany: IP20
Podmienky prostredia – Nadmorská výška: max. 2000 m nad morom
Podmienky okolia – Vlhkosť: max. 80 % relatívna vlhkosť do 30 °C

Typ: 7379.5020.CO

Kategória výrobku: menič signálu

Vstupný signál max. (Prúd): 20 mA

Vstupný signál max. (Napätie): 10 V

Rozmer.: (d x š x v) 140 x 34 x 109 mm

Pripojenie: skrutková svorka

Výstupný signál (napätie): 5 - 30 V (je nach Spannung an Com+), PNP

Výstupný signál (prúd): max. 100 mA je Ausgang (bei externer Com+ Versorgung!)

Prevádzkové napätie: 18 - 30 V/DC

Prevádzkové napätie max.: 30 V/DC

Min. prevádzkové napätie: 18 V/DC

Vstupný signál (napätie): -10 - +10 V (1 MOhm)

Vstupný signál (prúd): 0 - 20 mA / 4 - 20 mA (100 Ohm)

Vstupný odpor: 1 MΩ

Obsah: 1 ks

Šírka: 34 mm

V: 109 mm

Dĺžka: 140 mm

Príkon prúdu: +90 mA

Max. okolitá teplota: 60 °C

Min. okolitá teplota: -20 °C

Napájacie napätie (num.): 24 V/DC

Flexibilné priemer (max.): 1.5 mm²

Pevný prierez (max.): 1.5 mm²

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3805214 Prevodník analógového signálu>>> IO-Link s riadiacimi vstupmi a výstupmi Motrona 7379.5020.CO 7379.5020.CO 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3805214 Prevodník analógového signálu>>> IO-Link s riadiacimi vstupmi a výstupmi Motrona 7379.5020.CO 7379.5020.CO 1 ks

Popis

Prevodník signálu s 2 analógovými vstupmi pre prúd a 2 analógovými vstupmi pre napätie, ako aj rozhraním IO-Link. Prevodník s možnosťou CO má tiež 3 riadiace vstupy a 2 riadiace výstupy. Tento IO-Link prepojovací člen spoľahlivo prenáša inkrementálne signály do komunikačného prostredia IO-Link. Okrem toho je k dispozícii USB port, ktorý možno použiť aj na čítanie konvertovaných signálov. Konfigurácia zariadenia sa vykonáva pohodlne cez rozhranie USB alebo alternatívne cez IO-Link pomocou bežných inžinierskych nástrojov.

Tento text bol preložený strojovo.
