Schneider Electric 56173 ochranné relé

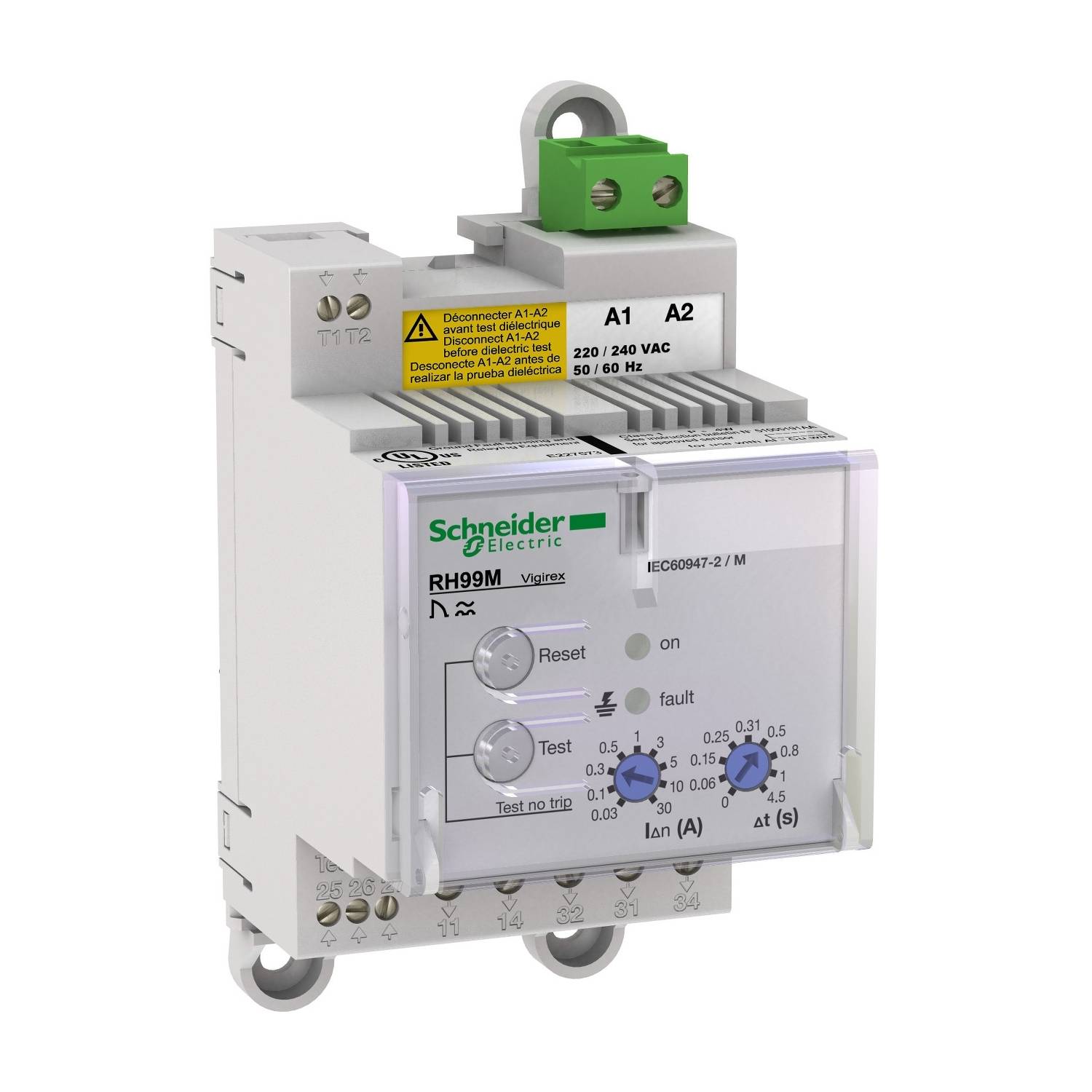

VigiPacT RH99M je prúdové ochranné relé pre montáž na DIN lištu. Chráni pred priamym alebo nepriamym kontaktom s ľuďmi, nebezpečenstvom požiaru a motorov. Meria zvodový prúd v elektrickom systéme prostredníctvom pridruženého transformátora s toroidným jadrom. Pri prekročení nastaveného poruchového prúdu vypne príslušný istič. Prevádzkové napájacie napätie je 220/240VAC 50/60Hz. Prúdová citlivosť je voliteľná s 9 prahovými hodnotami od 30 mA do 30 A. Časové oneskorenie je možné zvoliť pomocou 9 nastavení od okamžitej po 4,5 s. Po odstránení chyby je potrebný lokálny manuálny reset. Monitorované napätie distribučnej siete je do 1000 VAC 50/60/400 Hz. Inštaluje sa na DIN lištu v rozvádzači a má triedu ochrany IP40. Musí byť pripojený ku kompatibilnému toroidnému alebo obdĺžnikovému snímaču Schneider Electric typu A.

Tento text bol preložený strojovo.
