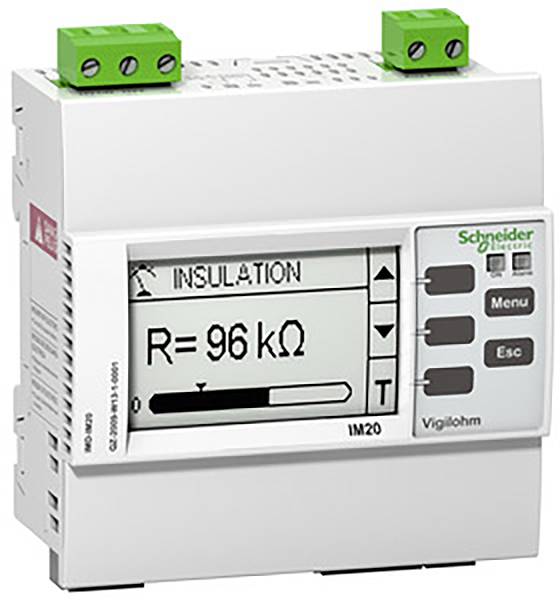

Schneider Electric IMD-IM20 monitor izolácie Počet reléových výstupov: 1

Toto zariadenie je súčasťou radu Vigilohm určeného na monitorovanie neuzemnených zdrojov napájania (IT systémy) v súlade s inštalačnými a produktovými normami. Podľa noriem sa odporúča, aby boli vaše systémy vybavené zariadeniami na monitorovanie izolácie (IMD). Toto zariadenie je určené na monitorovanie stredne veľkých systémov AC, DC a ACDC s obmedzeným rušením. Meria izolačný odpor siete privádzaním nízkofrekvenčného striedavého prúdu medzi sieť a zem. Konfigurácia závisí od inštalácie. Nastavenia sa vykonávajú na prednej strane zariadenia cez obrazovku HMI. Je možné nastaviť prahové hodnoty alarmu od 0,5 kilohm do 500 kilohm a oneskorenie alarmu od 0 do 7200 sekúnd. Monitoruje siete až do 600VAC pri pripojení k neutrálnemu vodiču, 480V pri pripojení k linke a 345VDC, až do 70 mikrofaradov. Čiernobiela obrazovka zobrazuje izolačný odpor od 100 ohmov do 10 megaohmov, kapacitu a dočasné chyby. Autotest sa spustí automaticky každých 5 hodín av prípade potreby. Ak izolačný odpor systému klesne pod nastavenú hranicu, tj dôjde k zemnému spojeniu, spustí sa alarm cez výstupné relé IMD. Keď sa nezistí žiadna chyba, alarm sa zruší a relé alarmu sa vráti do normálneho stavu. Zariadenie je možné napájať zo zdroja 110VAC až 415VAC alebo zdroja 125VDC až 250VDC, všetko s toleranciou plus mínus 15%. Tento produkt môže byť namontovaný na DIN lištu alebo zapustený a má tiež blokovací vstup. Predná trieda ochrany je IP52, zadná IP20 a kategória prepätia III. Monitorovacie zariadenie je vybavené komunikačným rozhraním RS485 s protokolom Modbus.

Tento text bol preložený strojovo.
