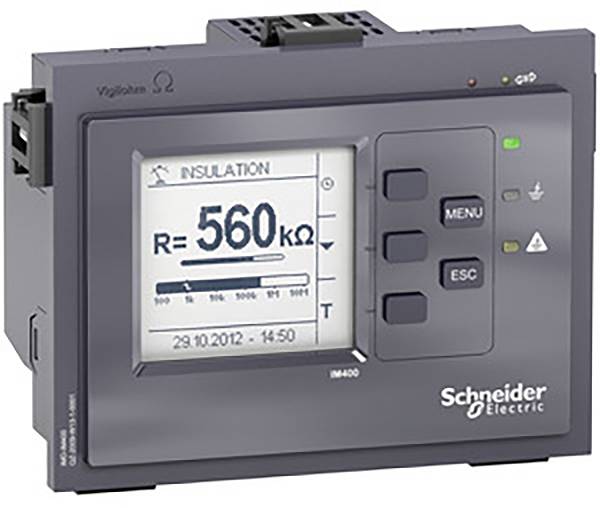

Schneider Electric IMD-IM400 monitor izolácie Počet reléových výstupov: 1

Toto zariadenie je súčasťou radu Vigilohm určeného na monitorovanie neuzemnených zdrojov napájania (IT systémy) v súlade s inštalačnými a produktovými normami. Podľa noriem sa odporúča vybaviť vaše systémy zariadeniami na monitorovanie izolácie (IMD). Toto zariadenie je určené na monitorovanie veľkých a problémových systémov AC, DC a ACDC. Meria izolačný odpor siete privádzaním nízkofrekvenčného striedavého prúdu medzi sieť a zem. Konfigurácia je nastavená v závislosti od inštalácie. Nastavenia sa vykonávajú na prednej strane zariadenia, cez obrazovku HMI alebo cez komunikačný port. K dispozícii sú nastavenia týkajúce sa typu siete, prahových hodnôt alarmu a predpoplachu, oneskorenia alarmu od 0 do 7200 sekúnd a ďalšie. Monitoruje siete až do 830 V AC pri pripojení k neutrálu, 480 V pri pripojení na linku a 480 V DC s až 500 mikrofaradmi. Čiernobiela obrazovka dokáže zobraziť izolačný odpor od 10 ohmov do 10 megaohmov, kapacitu a dočasné chyby. Autotest sa spustí automaticky každých 5 hodín av prípade potreby. Ak izolačný odpor systému klesne pod nastavenú prahovú hodnotu, tj pri zemnom spojení, cez výstupné relé IMD sa spustí alarm. Keď sa nezistí žiadna chyba, alarm sa zruší a relé alarmu sa vráti do normálneho stavu. Zariadenie je možné napájať zo zdroja 110VAC až 440VAC alebo zdroja 110VDC až 440VDC, všetko s toleranciou plus mínus 15%. Tento výrobok sa inštaluje zarovnaný, napr. B. vo dverách riadiacej skrine. Predné krytie je IP5, zadné krytie IP20 a prepätie 300V kategória III. Monitorovacie zariadenie je vybavené komunikačným rozhraním RS485 s protokolom Modbus.

Tento text bol preložený strojovo.
