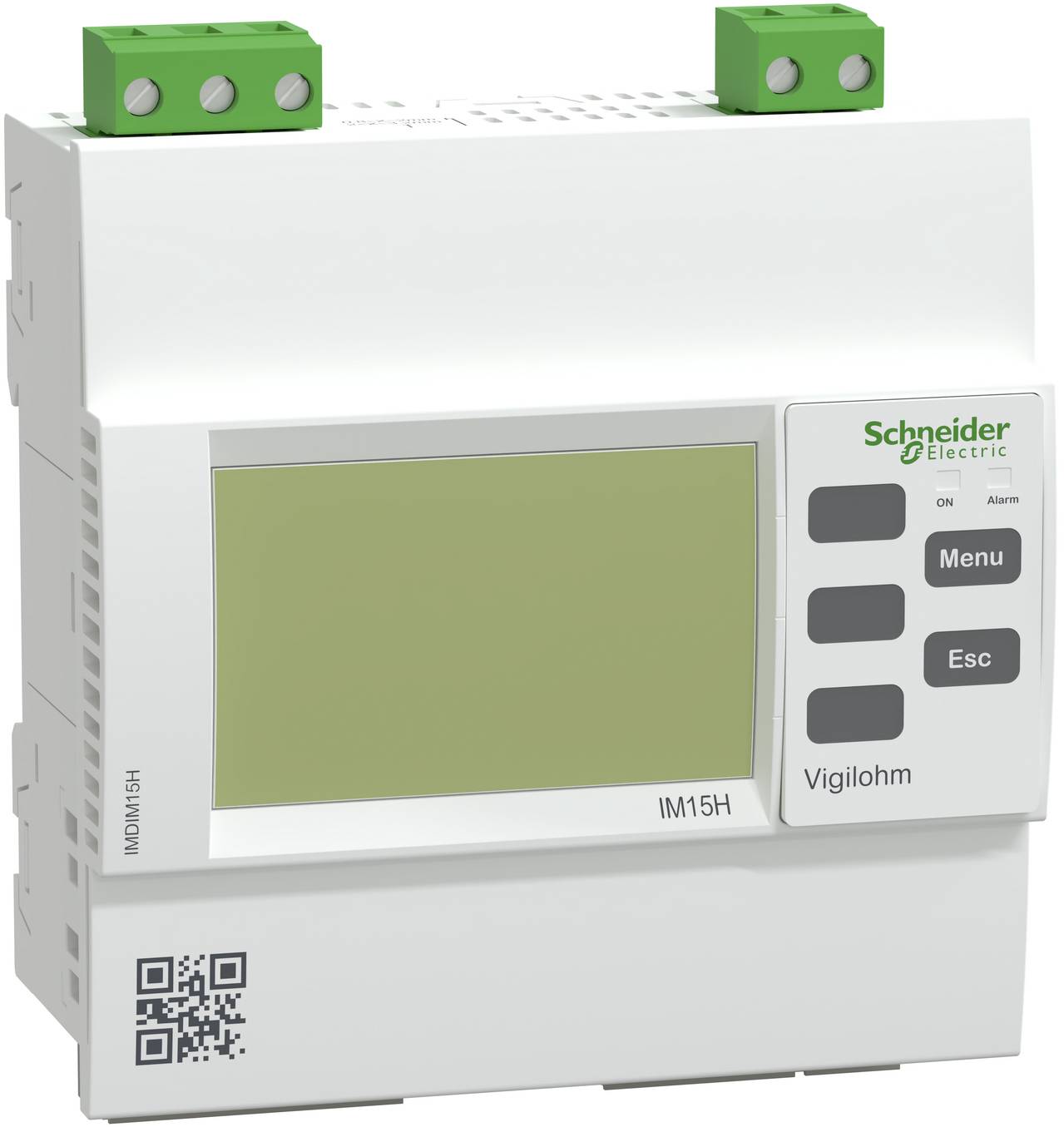

Schneider Electric IMDIM15H monitorovacie relé pre inštalácie

Toto zariadenie patrí do série Vigilohm, ktorá je určená na monitorovanie neuzemnených/IT sietí v súlade s inštalačnými a produktovými normami. Podľa noriem IEC musia byť miestnosti pre zdravotnícku IT vybavené zariadeniami na monitorovanie izolácie (IMD). Toto zariadenie je určené na monitorovanie striedavých, jednosmerných a striedavo-jednosmerných systémov v zdravotníckych IT systémoch. Meria izolačný odpor systému vstreknutím nízkofrekvenčného striedavého prúdu medzi sieť a zem. Konfigurácia sa vykonáva z prednej strany zariadenia cez obrazovku HMI v súlade s lekárskymi štandardmi. Nastavenia sa týkajú prahových hodnôt alarmu izolácie od 50 kiloohmov do 500 kiloohmov a alarmov prehriatia a preťaženia transformátora. Monitoruje siete do 230 V striedavého napätia (AC), 230 V jednosmerného napätia (VDC) v architektúre zdravotníckych IT systémov, ako aj transformátor zdravotníckych IT systémov. Čiernobiela obrazovka dokáže zobraziť izolačný odpor od 100 ohmov do 10 megaohmov. Automatický test sa spúšťa automaticky každých 5 hodín a podľa potreby. Ak izolačný odpor systému klesne pod nastavenú prahovú hodnotu, t. j. dôjde k zemnému skratu, do 4 sekúnd sa cez výstupné relé IMD spustí alarm. Hneď ako sa už nemonitorujú žiadne ďalšie poruchy, alarm sa vymaže a relé alarmu sa vráti do normálu. Zariadenie môže byť napájané zdrojom 110 V AC až 230 V AC alebo zdrojom 125 V DC až 250 V DC, všetko s toleranciou plus alebo mínus 15 %. Tento produkt je možné nainštalovať na DIN lištu alebo zarovnať so stenou. Predná strana má stupeň ochrany IP52, zadná strana IP20 a kategóriu prepätia III. Monitorovacie zariadenie je vybavené komunikačným portom RS485 a protokolom Modbus.

Tento text bol preložený strojovo.
