Name: Siemens 3RA2130-4XA37-0NB3 3RA21304XA370NB3 napájač pre spotrebiče Výkon motora pri 400 V 30 kW 690 V Menovitý prúd 55 A
Brand: Siemens
SKU: 1742178
Availability: BackOrder

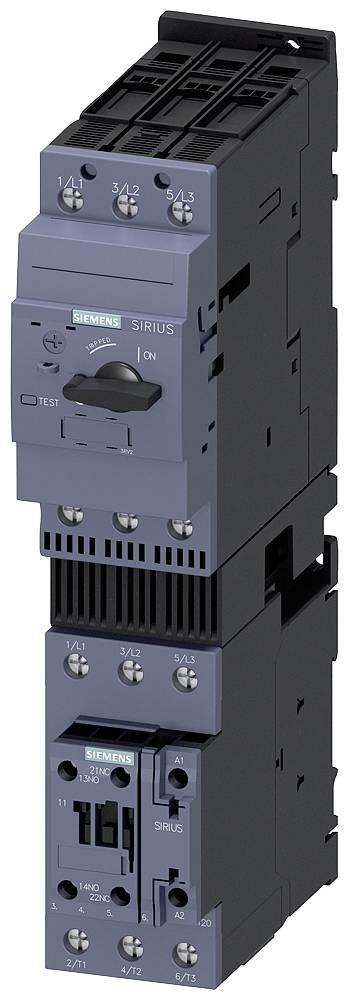

Priemyselný stykač s viacerými vstupmi a výstupmi, rozpoznateľný podľa firemného loga. Používa sa v elektrických obvodoch na riadenie veľkých záťaží.

Elektrická rozvodná skriňa s viditelnými káblami a spínačmi stojí vedľa okna s kvapkami vody, za ktorým je v pozadí priemyselný stroj.

Výkonový istič, adaptér na DIN lištu, prepájací modul a stýkač. Komponenty pre elektrický obvod.

Schéma elektrického riadiaceho obvodu s poistkou, spínacími kontaktmi a relé. Spojovacie body a elektrické cesty sú vyznačené.

Technický výkres spínača so selektívnou ochranou s podrobnými rozmermi a označeniami pre rôzne prípojky a komponenty.

1/5

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 25. 11.

Počet

Celkom (655,00 € / kus)

655,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Konštrukcia elektrického pripojenia: skrutkové pripojenie
Veľkosť podávača bremena: S2
Pracovná frekvencia: 50/60 Hz

Napätie motora: 400 V/AC

Kategória výrobku: napájač pre spotrebiče

Pripojovacie prúd: 55 A

Výkon motora pri 400 V: 30 kW

Menovité napätie: 690 V

Prevedenie: Typ zapínania: zapínanie na skrutky a zacvaknutia na 2 lišty 35 mm

Číslo výrobcu: 3RA21304XA370NB3

Menovitý prúd: 55 A

Menovitý prúd - filter: 55 A

Typ: 3RA2130-4XA37-0NB3

Výkon motora pri 230 V / 400 V: 30 kW

Rozmer.: (š x v x h) 55 x 274 x 150 mm

Pripojenie: skrutková svorka

Šírka: 55 mm

V: 274 mm

Hĺbka: 150 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 55

: 274 mm

: 150 mm

: NIE

: 30 kW

: 1

: 59 A

: 0

: 49-59 A

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: ÁNO

: 20-33 V

: 20-33 V

: 20-33 V

: IP20

: NIE

: NIE

: CLASS 10

: ÁNO

: NIE

: Screw connection

: Screw connection

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: AC/DC

: Other

: 59 A

: 60 °C

: 100000

: 100000

: 20000

: Other

: Class 2

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1742178 Siemens 3RA2130-4XA37-0NB3 3RA21304XA370NB3 napájač pre spotrebiče Výkon motora pri 400 V 30 kW 690 V Menovitý prúd 55 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1742178 Siemens 3RA2130-4XA37-0NB3 3RA21304XA370NB3 napájač pre spotrebiče Výkon motora pri 400 V 30 kW 690 V Menovitý prúd 55 A

Popis

Bezpojistkový podávač záťaže, priamy štart AC 400 V, veľkosť S2 49 ... 59 A AC / DC 20 ... 33 V skrutkové pripojenie na montáž na DIN lištu (spĺňa aj typ koordinácie 1) typ koordinácie 2, Iq = 100 kA 1NO + 1NC (stýkač) s obvodom (integrovaný) priamy štartér SIRIUS 3RA21 na ochranu a spustenie motorov. Priamy štartér 3RA21 je odskúšaná a vo výrobe namontovaná kombinácia ističa 3RV2 a stýkača 3RT2, ktoré sú už zapojené a mechanicky a elektricky spojené. Sú klimaticky odolné, celosvetovo schválené (napr. IEC a UL / CSA) a pripravené na IE3 / IE4. Podávače záťaže 3RA2 sú k dispozícii s ovládaním striedavým a jednosmerným prúdom vo veľkostiach S00, S0 a S2 s rozsahmi nastavenia od 0,14 do 65 A. Sú ponúkané so skrutkovou a pružinovou pripojovacou technológiou na montáž na montážne lišty, skrutkové upevnenie a montáž na 60 mm prípojnice. Okrem toho ponúkame viac ako 40 000 ďalších testovaných kombinácií jednotlivých zariadení na ochranu, prepínanie a spúšťanie najrôznejších aplikácií až do 630 A. Všetko príslušenstvo pre ističe 3RV2 a stýkače 3RT2 je štandardné pre všetky veľkosti a dá sa použiť aj pre napájače záťaže. Voliteľný prívodný systém SIRIUS 3RV29 (pre S00 a S0) výrazne znižuje námahu pri zapojení. Podávače záťaže 3RA21 nahrádzajú osvedčenú sériu 3RA11. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
