Name: Siemens 3RT2017-1AP02 stýkač 3 spínacie 5.5 kW 230 V/AC 12 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1431015
Availability: InStock

Siemens SIRIUS stykač, model 3RT20, v čiernej a modrej farbe. Ukazuje pripojenia a je navrhnutý pre spínacie aplikácie.

Sklenená stena s kvapkami vody oddeľuje otvorený rozvádzač plný elektrických komponentov od priemyselnej autoumyvárne.

Elektrická ochranná spínacia sústava: Detaily prepojenia a pokyny pre stýkače a príslušenstvo ako odpájače, funkčné jednotky a prepájacie moduly.

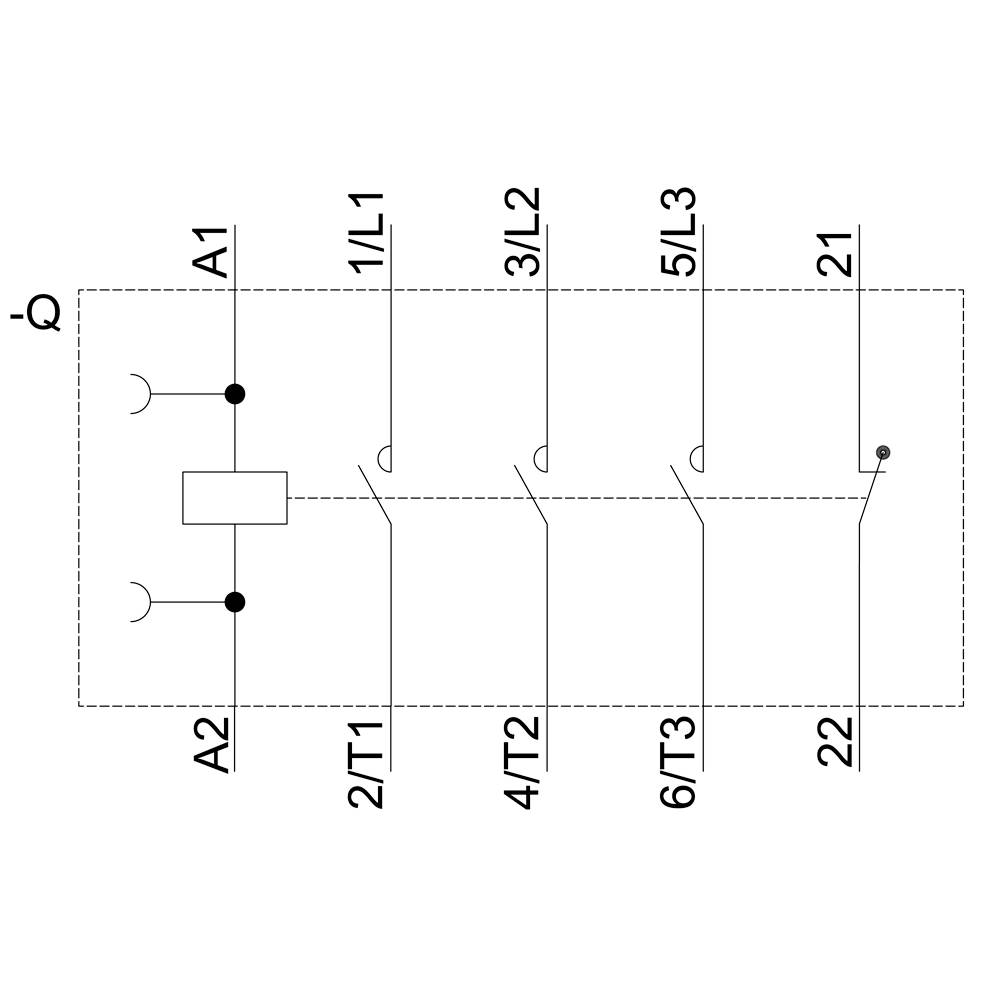

Schéma zapojenia stykača so špulkou, šiestimi svorkami (A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 21, 22) a pomocným kontaktom.

Technický nákres elektronickej súčiastky s rozmermi: 45x45x49 mm, bočný a čelný pohľad. Rozmery v milimetroch.

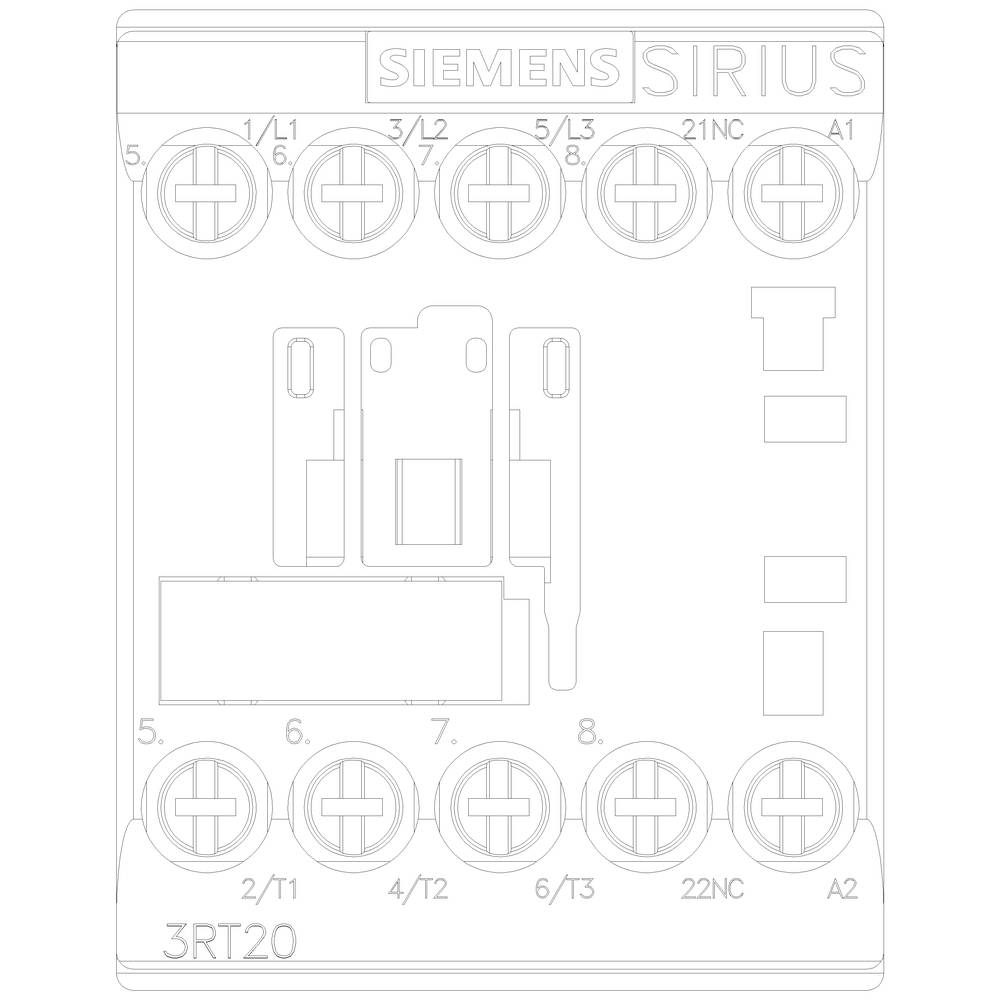

Technický výkres Siemens Sirius stýkača, model 3RT20, s pripojovacími svorkami hore a dole, vhodný pre priemyselné relé.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

230 V/AC

Zaťažovací prúd

12 A

Výkon

5.5 kW

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 30. 10.

16 Ks

Počet

Celkom (75,99 € / kus)

75,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Hmotnosť: 233 g
Stratový výkon: 1,2 W

Kategória výrobku: stýkač

Typ: 3RT2017-1AP02

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 1 rozpínací

Menovité napätie: 230 V/AC

Riadiace napätie (max.): 230 V/AC

Rozsah riadiaceho napätia: 230 V/AC (max)

Spínacie napätie (max.): 400 V/AC

Konštantný prúd (max.): 12 A

Zaťažovací prúd: 12 A

: 5.5 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Bauform S00

Vlastnosti: s pomocným kontaktom

Druh montáže: montážna lišta

Pripojenie: skrutková svorka

Mechanická životnosť: 3,0E7

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 58 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 58 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Hmotnosť: 0.23

: ÁNO

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 230-230 V

: 230-230 V

: Screw connection

: AC

: 8.5 A

: 5.516

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovité napätie

Siemens 3RT2015-1AB01 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Single 1 ks

Objednávacie číslo:1749917

Doručenie: St 11. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RT2015-1AP01 stýkač 3 spínacie 3 kW 230 V/AC 7 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1431023

Doručenie: Pi 30. 10.

17 KsConrad Electronic

230 V/AC

Min.: 1

Násobky: 1

47,99 €^*

Siemens 3RT2015-1AP02 stýkač 3 spínacie 3 kW 230 V/AC 7 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1431140

Doručenie: Pi 30. 10.

8 KsConrad Electronic

230 V/AC

Min.: 1

Násobky: 1

42,99 €^*

Siemens 3RT2015-1BB41 stýkač 3 spínacie 3 kW 24 V/DC 7 A s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1431141

Doručenie: Pi 30. 10.

47 KsConrad Electronic

24 V/DC

Min.: 1

Násobky: 1

44,99 €^*

Siemens 3RT2015-1BB42 stýkač 3 spínacie 3 kW 24 V/DC 7 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1431115

Doručenie: Pi 30. 10.

25 KsConrad Electronic

24 V/DC

Min.: 1

Násobky: 1

44,99 €^*

Siemens 3RT2015-1BB44-3MA0 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1730331

Doručenie: Pi 30. 10.

2 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

69,99 €^*

Siemens 3RT2015-1FB41 stýkač 3 spínacie 690 V/AC s diódou Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1730339

Doručenie: Pi 30. 10.

3 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

57,99 €^*

Siemens 3RT2015-2AP01 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1730363

Doručenie: Pi 30. 10.

4 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RT2015-2BB41 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1730505

Doručenie: Pi 30. 10.

19 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

44,99 €^*

Siemens 3RT2015-2BB42 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1730507

Doručenie: Pi 30. 10.

30 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

44,99 €^*

Na stiahnutie

Datasheet

Datasheet 1431015 Siemens 3RT2017-1AP02 stýkač 3 spínacie 5.5 kW 230 V/AC 12 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1431015 Siemens 3RT2017-1AP02 stýkač 3 spínacie 5.5 kW 230 V/AC 12 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Popis

Výkonový stýkač, AC-3 12 A, 5,5 kW / 400 V 1 NC, 230 V AC, 50/60 Hz 3-pólový, veľkosť S00 skrutkové pripojenie Výkonový stýkač SIRIUS 3RT2 na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobe. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné prepojovacie moduly, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
