Name: Siemens 3RT2046-1AP60-0UA0 stýkač 3 spínacie 1000 V/AC s pomocným kontaktom 1 ks
Brand: Siemens
SKU: 1747374
Availability: BackOrder

Sivý výkonový stykač s tromi hlavnými kontaktmi a viacerými pripojovaciemi svorkami, používaný v elektrických rozvádzačoch.

Otvorená elektrická rozvodná skriňa odhaľuje elektronické komponenty. Cez dažďom zmáčané okno je viditeľný priemyselný stroj.

Schéma zapojenia: Znázorňuje svorky a kontakty stýkača. Vľavo je obdĺžnik pre cievku medzi A1 a A2. Vpravo sú kontakty 13NO, 21NC.

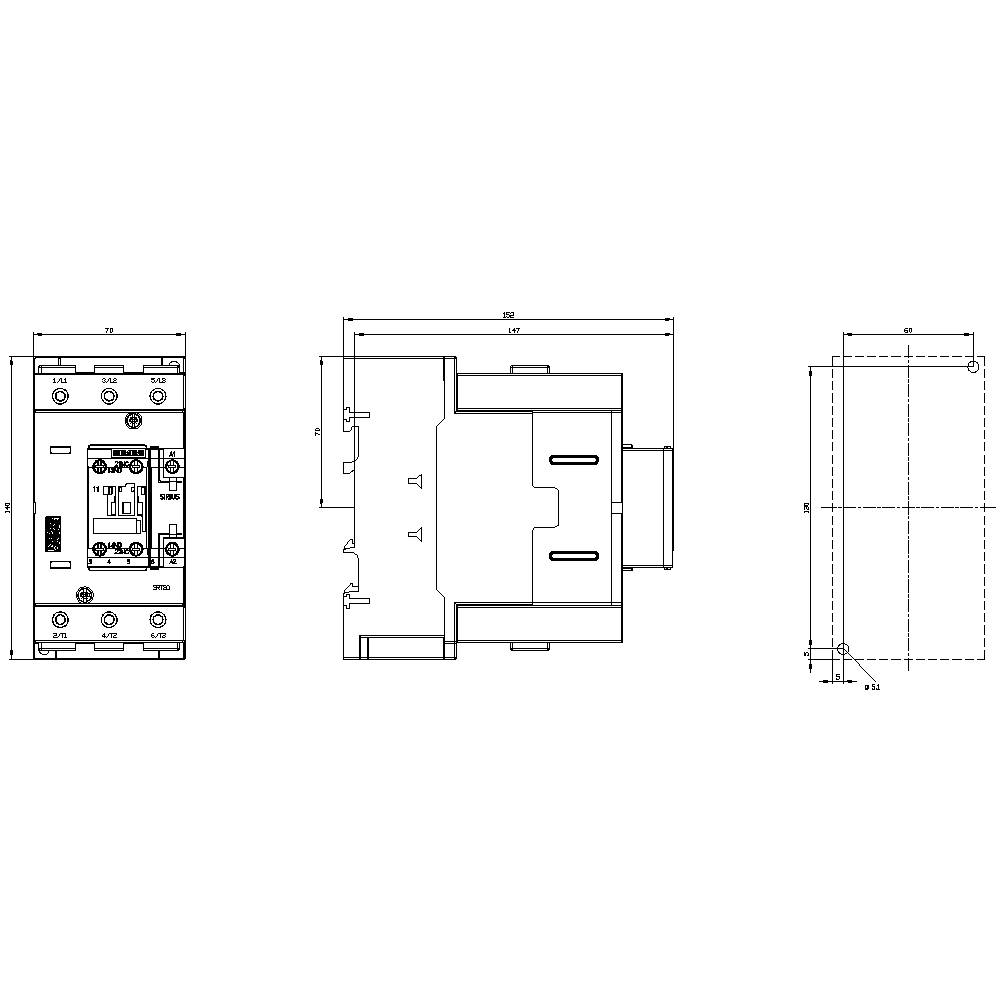

Technický výkres elektromechanického zariadenia s tromi pohľadmi: predný pohľad, bočný pohľad a pohľad zhora. Rozmery sú vyznačené.

1/4

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

1000 V/AC

Pripojenie

skrutkovací

Typ

3RT2046-1AP60-0UA0

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 20. 11.

Počet

Celkom (419,00 € / kus)

419,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Typ napätia: AC
Prierez vodiča, jeden alebo viacžilový: 70 mm²
Prierez vodiča, jemne splietaný: 50 mm²

Kategória výrobku: stýkač

Typ: 3RT2046-1AP60-0UA0

Konštrukčná veľkosť: S3

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: Antivalentná

Menovité napätie: 1000 V/AC

Riadiace napätie (min.): 220 V/AC

Riadiace napätie (max.): 240 V/AC

Rozsah riadiaceho napätia: 220 - 240 V/AC

Spínacie napätie (max.): 1000 V/AC

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 70 mm

V: 140 mm

Hĺbka: 152 mm

Rozmer.: (š x v x h) 70 x 140 x 152 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 45 kW

: 3

: 1

: 1

: 95 A

: 130 A

: Screw connection

: AC

: 80 A

: 36.7749375

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Výkon

Siemens 3RT2045-1AB00 stýkač 3 spínacie 37 kW 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Single 1 ks

Objednávacie číslo:1741937

Doručenie: Pi 20. 11.

Conrad Electronic

37 kW

Min.: 1

Násobky: 1

335,00 €^*

Siemens 3RT2045-1AB00-1AA0 stýkač 3 spínacie 37000 W 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1746479

Doručenie: Pi 20. 11.

Conrad Electronic

37000 W

Min.: 1

Násobky: 1

355,00 €^*

Siemens 3RT2045-1AB04 stýkač 3 spínacie 37 kW 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1704928

Doručenie: Pi 20. 11.

Conrad Electronic

37 kW

Min.: 1

Násobky: 1

349,00 €^*

Siemens 3RT2045-1AC00 stýkač 3 spínacie 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746480

Doručenie: St 11. 11.

35 KsConrad Electronic

Min.: 1

Násobky: 1

345,00 €^*

Siemens 3RT2045-1AC10 stýkač 3 spínacie 37 kW 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746481

Doručenie: St 11. 11.

23 KsConrad Electronic

37 kW

Min.: 1

Násobky: 1

345,00 €^*

Siemens 3RT2045-1AC20 stýkač 3 spínacie 37 kW 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Single 1 ks

Objednávacie číslo:1704929

Doručenie: Po 16. 11.

Conrad Electronic

37 kW

Min.: 1

Násobky: 1

335,00 €^*

Siemens 3RT2045-1AC24 stýkač 3 spínacie 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1699405

Doručenie: Pi 20. 11.

Conrad Electronic

Min.: 1

Násobky: 1

349,00 €^*

Siemens 3RT2045-1AD00 stýkač 3 spínacie 37 kW 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746482

Doručenie: Pi 20. 11.

Conrad Electronic

37 kW

Min.: 1

Násobky: 1

345,00 €^*

Siemens 3RT2045-1AD04 stýkač 3 spínacie 37 kW 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746483

Doručenie: Pi 20. 11.

Conrad Electronic

37 kW

Min.: 1

Násobky: 1

369,00 €^*

Siemens 3RT2045-1AD20 stýkač 3 spínacie 37 kW 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746484

Doručenie: Pi 20. 11.

Conrad Electronic

37 kW

Min.: 1

Násobky: 1

345,00 €^*

Na stiahnutie

Datasheet

Datasheet 1747374 Siemens 3RT2046-1AP60-0UA0 stýkač 3 spínacie 1000 V/AC s pomocným kontaktom 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1747374 Siemens 3RT2046-1AP60-0UA0 stýkač 3 spínacie 1000 V/AC s pomocným kontaktom 1 ks

Popis

Výkonový stýkač, AC-3 95 A, 45 kW / 400 V 1 NO + 1 NC, AC 220 V, 50 Hz 240 V / 60 Hz 3-pólový, 3Z, veľkosť S3 skrutková svorka SIRIUS 3RT2 silový stykač na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné pripojovacie bloky, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.
