Name: Siemens 3RT2336-1AP00 stýkač 4 spínacie s pomocným kontaktom Piece 1 ks
Brand: Siemens
SKU: 1730071
Availability: BackOrder

Siemensovo stykačové relé v obdĺžnikovom tvare, ktoré sa používa v elektrických obvodoch na riadenie toku elektrického prúdu.

Otvorená elektrická rozvodná skriňa s káblami a komponentmi vedľa okna pokrytého vodnými kvapkami, cez ktoré sú viditeľné stroje.

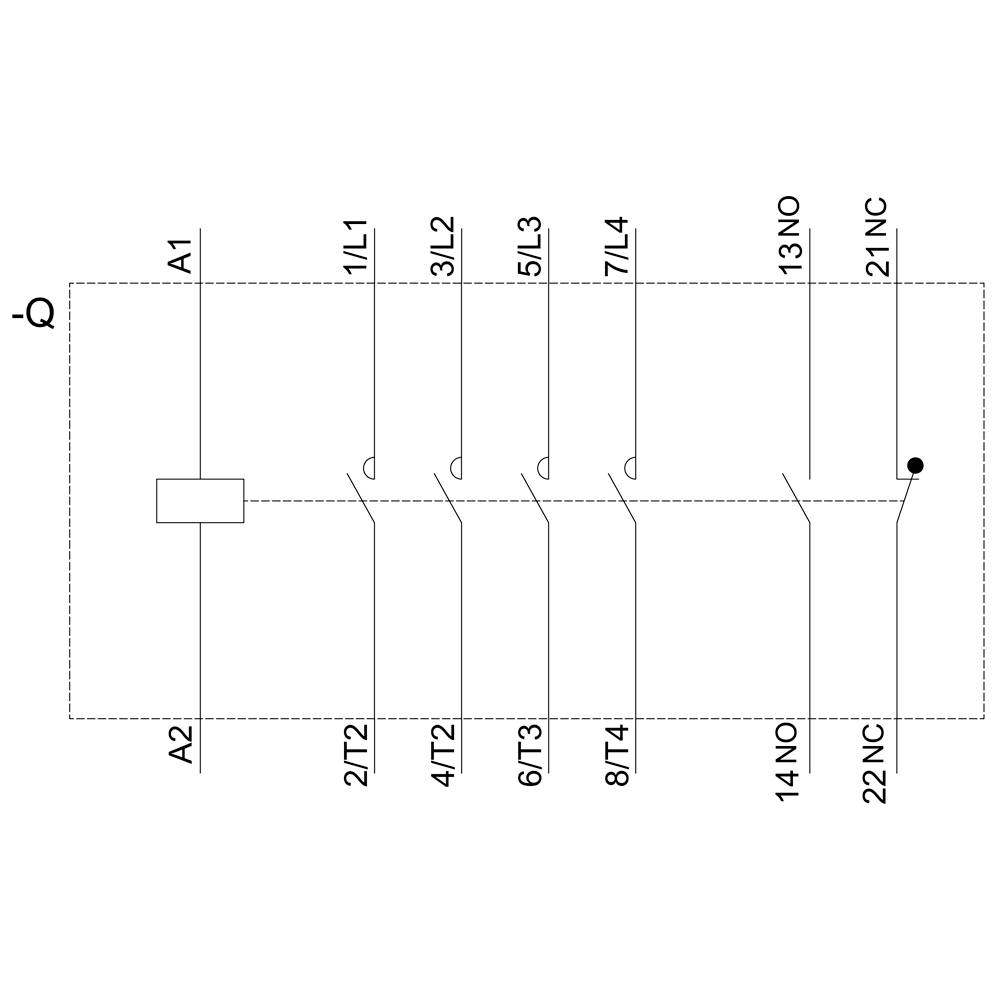

Schéma elektrického obvodu s rôznymi očíslovanými a pomenovanými kontaktmi vrátane A1, A2 a L1.

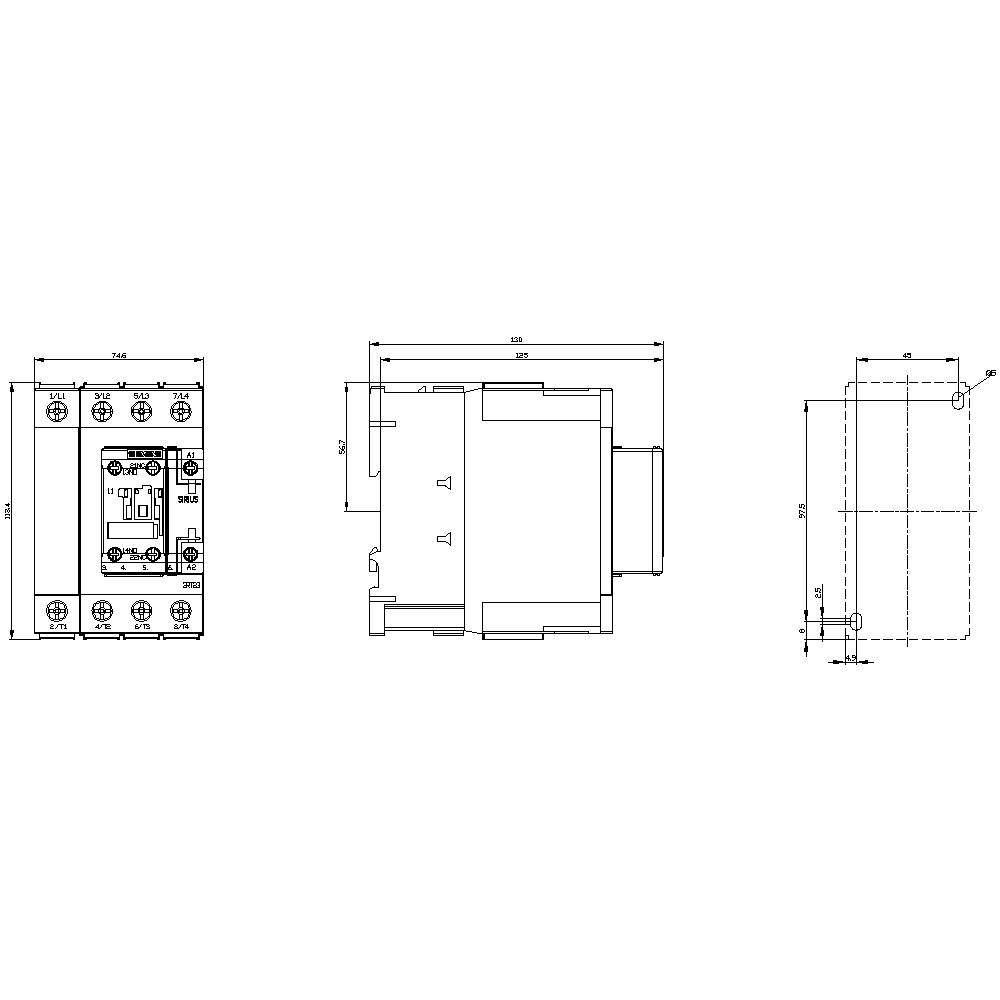

Technický výkres obdĺžnikového komponentu s rozmermi v milimetroch. Tri pohľady: predný, bočný a pohľad zhora.

1/4

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

4-pólové

Pripojenie

skrutková svorka

Druh obalu

Piece

Typ

3RT2336-1AP00

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 25. 11.

Počet

Celkom (234,99 € / kus)

234,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Typ napätia: AC
Prierez vodiča jedno alebo viacžilový: 50 mm²
Prierez vodiča, jemne splietaný: 35 mm²

Druh obalu: Piece

Kategória výrobku: stýkač

Typ: 3RT2336-1AP00

Konštrukčná veľkosť: S2

Počet pólov: 4-pólové

Typ kontaktu: 4 spínacie

Pomocný kontakt: 1 spínací
1 rozpínací

Riadiace napätie (max.): 230 V/AC

Rozsah riadiaceho napätia: 230 V/AC (max)

Spínacie napätie (max.): 400 V/AC

Konštantný prúd (max.): 60 A

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutková svorka

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šírka: 75 mm

V: 114 mm

Hĺbka: 130 mm

Rozmer.: (š x v x h) 75 x 114 x 130 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 4

: 1

: 1

: 38 A

: 60 A

: 230-230 V

: Screw connection

: AC

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovité napätie

Výkon

Siemens 3RT2035-1AP00 stýkač 3 spínacie 18.5 kW 230 V/AC 40 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1430965

Doručenie: Pi 30. 10.

4 KsConrad Electronic

230 V/AC

18.5 kW

Min.: 1

Násobky: 1

159,99 €^*

Siemens 3RT2035-1NB30 stýkač 3 spínacie 18.5 kW 24 V/DC, 24 V/AC 40 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1431002

Doručenie: St 25. 11.

Conrad Electronic

24 V/DC

18.5 kW

Min.: 1

Násobky: 1

229,99 €^*

Siemens 3RT2036-1AC20-0UA0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1747630

Doručenie: Št 19. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

219,99 €^*

Siemens 3RT2036-1AK60-0UA0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1747643

Doručenie: St 11. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

219,99 €^*

Siemens 3RT2036-1AM20-0UA0 stýkač 3 spínacie 25 PS 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1701786

Doručenie: Pi 6. 11.

26 KsConrad Electronic

690 V/AC

25 PS

Min.: 1

Násobky: 1

219,99 €^*

Siemens 3RT2036-1AP00 stýkač 3 spínacie 22 kW 230 V/AC 50 A s pomocným kontaktom 1 ks

Objednávacie číslo:1431164

Doručenie: Pi 30. 10.

6 KsConrad Electronic

230 V/AC

22 kW

Min.: 1

Násobky: 1

174,99 €^*

Siemens 3RT2036-1AP04 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1738185

Doručenie: St 25. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

219,99 €^*

Siemens 3RT2036-1AP60-0UA0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1750900

Doručenie: Št 19. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

219,99 €^*

Siemens 3RT2036-1AV60-0UA0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1738381

Doručenie: Št 19. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

219,99 €^*

Siemens 3RT2036-1NB30 stýkač 3 spínacie 22 kW 24 V/DC, 24 V/AC 50 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1431165

Doručenie: St 25. 11.

Conrad Electronic

24 V/DC

22 kW

Min.: 1

Násobky: 1

249,99 €^*

Na stiahnutie

Datasheet

Datasheet 1730071 Siemens 3RT2336-1AP00 stýkač 4 spínacie s pomocným kontaktom Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1730071 Siemens 3RT2336-1AP00 stýkač 4 spínacie s pomocným kontaktom Piece 1 ks

Popis

Stykač, AC-1, 60 A / 400 V / 40 ° C, S2, 4-pólový, AC 230V / 50Hz, 1Z + 1Z, skrutkový stykač SIRIUS 3RT23 na spínanie ohmických záťaží.
Stykače 3RT23 sú súčasťou modulárneho systému SIRIUS s jeho dokonale zladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT23 sú odolné voči klimatickým vplyvom a sú schválené po celom svete (napr. IEC a UL / CSA).
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.
