Siemens prepäťové relé 690 V/AC 1 spínací, 1 rozpínací 1 ks 3RU2136-4JB0 preťaženie

Siemens SIRIUS nadprúdové relé s tlačidlami pre zastavenie a reset. Pripojovacie svorky a testovací gombík sú viditeľné. Prevažne modrej farby.

Ilustračný obrázok

Otvorená rozvodná skriňa s rôznymi elektronickými komponentmi a káblami, usporiadanými na viacerých úrovniach.

Graf elektrického spínacieho systému s očíslovanými komponentmi: nosič, tepelné nadprúdové relé, príslušenstvo, resetovacie moduly, kryt a tlačidlo.

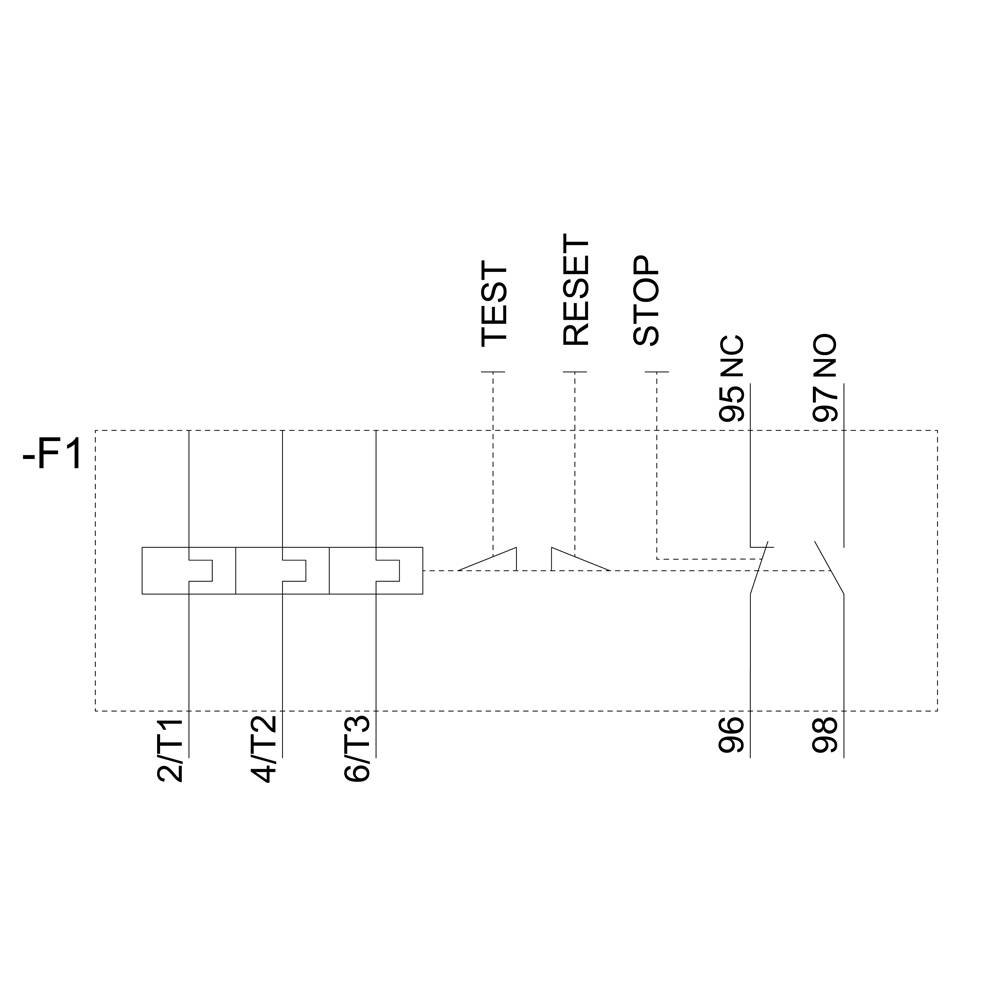

Diagram elektrického schématu zobrazuje kontakty a prepojenia s označeniami: 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95 NC, 96, 97 NO, 98.

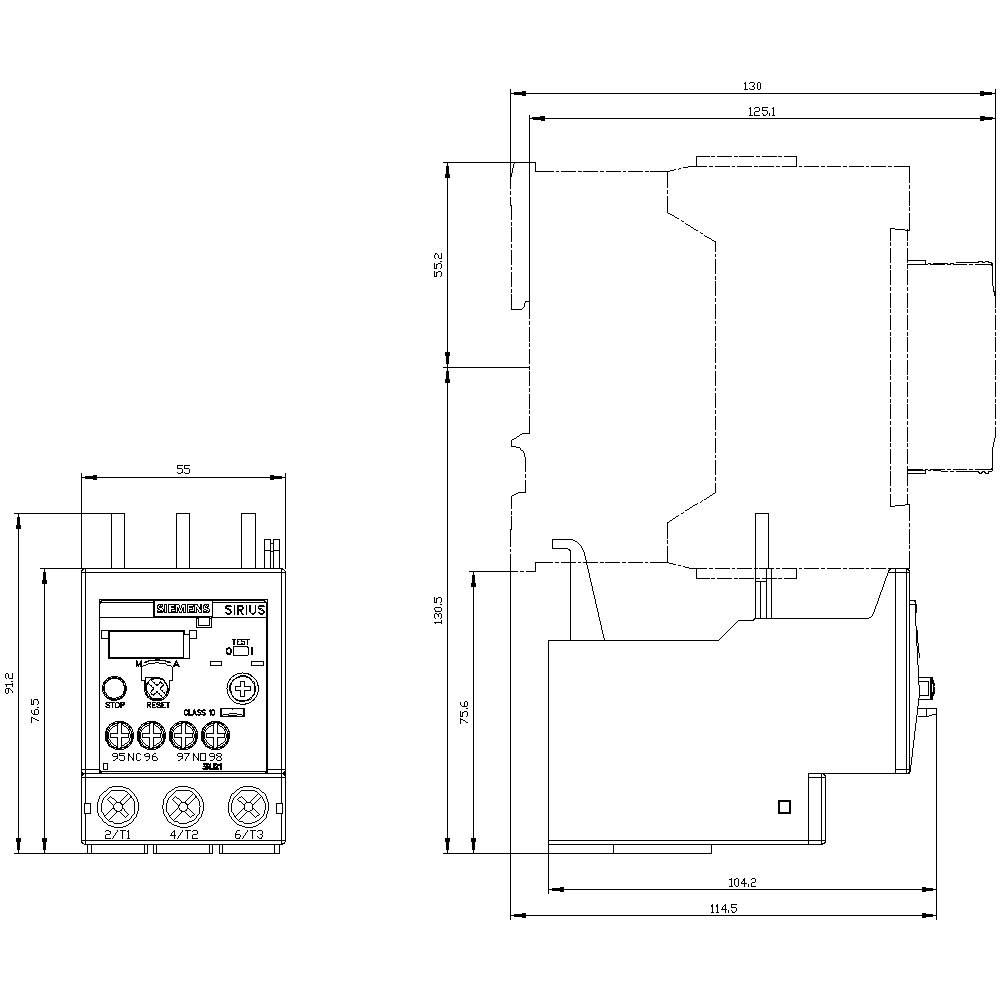

Technický výkres elektrického ochranného spínacieho zariadenia s rozmermi v milimetroch a pohľadom spredu vľavo, pohľadom z boku vpravo.

1/5

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Prevádzkové napätie max.

690 V/AC

Typ kontaktu

1 spínací

1 rozpínací

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (126,01 € / kus)

126,01 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: prepäťové relé

Typ: 3RU2136-4JB0

Funkcia: preťaženie

Prevádzkové napätie: 690 V/AC

Prevádzkové napätie max.: 690 V/AC

Prevádzkové napätie: 690 V/AC (max)

Vlastnosti: Prepínač auto / manuálne

Typ kontaktu: 1 spínací
1 rozpínací

Pripojenie: skrutkovací

Min. teplota: -40 °C

Max. teplota: +70 °C

: IP20

Šírka: 55 mm

V: 90 mm

Hĺbka: 105 mm

Rozmer.: (š x v x h) 55 x 90 x 105 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Konštrukčná veľkosť: S2

Rozsah nastavenia prúdu (max.): 65 A

Rozsah nastavenia prúdu (min.): 54 A

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: áno
