Telegärtner 100023770 100023770 TNC konektor zásuvka, vstavateľná 50 Ω 1 ks

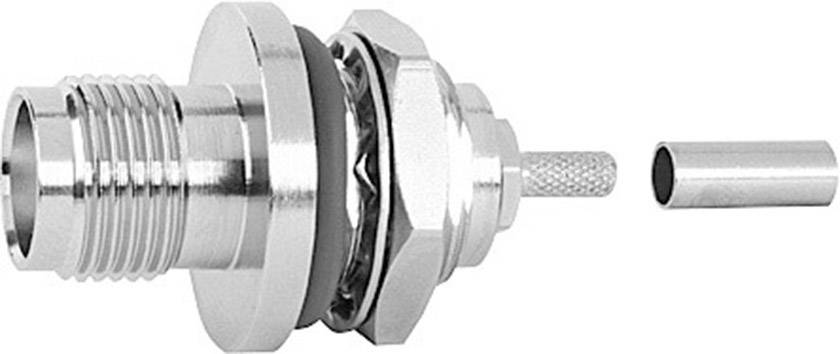

Koaxiálny konektor so zaskrutkovaným plášťom a viditelnými vnútornými komponentmi leží vedľa objímky na bielom pozadí.

Ilustračný obrázok

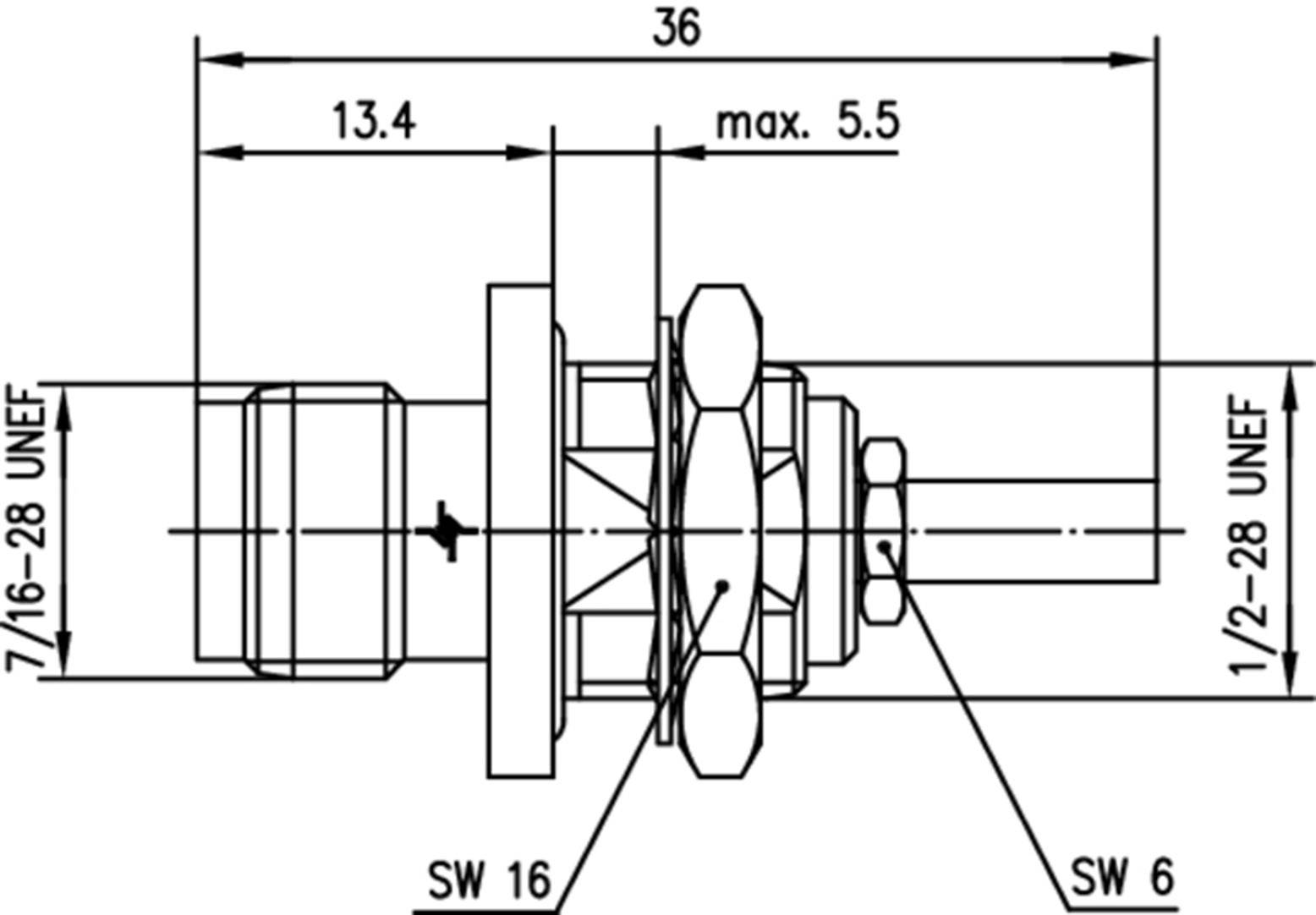

Technický výkres mechanickej súčiastky s údajmi o závite '7/16-28 UNEF' a '1/2-28 UNEF', vrátane dĺžkových a šírkových rozmerov.

1/2

Ilustračný obrázok

Skupina káblov

RG 316/U

Kategória výrobku

TNC konektor

Prevedenie

zásuvka, vstavateľná

Impedancia

50 Ω

Pripojenie

krimpované

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

8 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (21,94 € / kus)

21,94 €

bez DPH.

Už len 8 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

TNC-konektor

Označenie zástrčky je definované podľa tvaru vnútorného vodiča.
Tento text bol preložený strojovo.

Dodatočné informácie:

Technické parametre

Skupina káblov: RG 316/U

Kategória výrobku: TNC konektor

Prevedenie: zásuvka, vstavateľná

Impedancia: 50 Ω

Pripojenie: krimpované

Obsah: 1 ks

Priemer: 2.70 mm

Frekvencia (max.): 11 GHz

Materiál puzdra: mosadz poniklovaná

Číslo výrobcu: 100023770

Izolačný materiál: PTFE

Materiál kontaktu: mosadz pozlátená

Spĺňa RoHS: áno

Prevádzková teplota: -40 - +155 °C

Typ: 100023770

Typ upevnenia: skrutkovacie

Na stiahnutie

Datasheet

Datasheet 1366838 Telegärtner 100023770 100023770 TNC konektor zásuvka, vstavateľná 50 Ω 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1366838 Telegärtner 100023770 100023770 TNC konektor zásuvka, vstavateľná 50 Ω 1 ks

Popis

Séria TNC obsahuje veľmi bežné koaxiálne konektory, ktoré sa používajú až do frekvencie 11 GHz. Majú rovnaké rozmery ako séria BNC, ale majú skrutkovacie viečko. K dispozícii sú verzie s charakteristickou impedanciou 50 Ω a 75 Ω. Existujú varianty konektorov pre flexibilné, polopružné a polotuhé káble. Konektory PCB série TNC sú k dispozícii ako spájkovacie alebo lisovacie formy. V závislosti od verzie sú káble spojené krimpovaním, zvieraním alebo spájkovaním. Konektory série TNC sú odolné voči vibráciám a používajú sa pri prenose signálu, dát a videa

Tento text bol preložený strojovo.
