Name: Trend Networks Quad-OTDR, R240-QIP tester optických vlákien, Kalibrované podľa (ISO), sieť
Brand: Trend Networks
SKU: 2489885
Availability: BackOrder

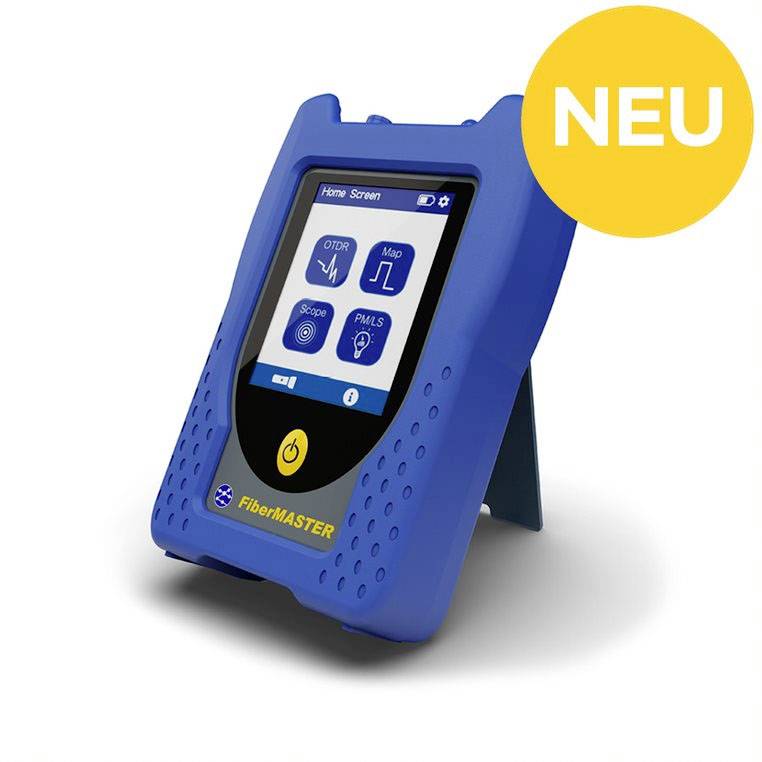

Modré ručné zariadenie s displejom na testovanie optických vlákien, zobrazuje symboly testov; žltý kruh v hornej časti s nápisom 'NOVÉ' ako indikátor novej funkcie.

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: Št 5. 11.

Počet

Celkom (7 375,00 € / kus)

7 375,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Tester káblov

SC/UPC pripojenie
hladinomer
USB rozhranie
Pripojenie video mikroskopu
Reportovací softvér CertSoft

Technické parametre

Počet meracích bodov: až 128 000
Dosah displeja: až 256 km
Displej: 8,9 cm, farebný odporový dotykový displej
Rozlíšenie displeja: 240 x 320
Komunikačné rozhrania: Micro USB, Bluetooth

Kategória výrobku: tester optických vlákien

Hľadač vedenie - funkcie: prerušenie

Max. dĺžka kábla: 256 km

Zvuková signalizácia: nie

Displej: digitálne

Optický ukazovateľ: áno

Rozmer.: (š x v x h) 106 x 170 x 50 mm

: ISO

Hmotnosť: 700 g

Plocha kábla: sieť

Vlastnosti: vr. dotykovej obrazovky

Šírka: 106 mm

V: 170 mm

Hĺbka: 50 mm

Typ: Quad-OTDR

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2489885 Trend Networks Quad-OTDR, R240-QIP tester optických vlákien, Kalibrované podľa (ISO), sieť

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2489885 Trend Networks Quad-OTDR, R240-QIP tester optických vlákien, Kalibrované podľa (ISO), sieť

Informácie

Informácie 2489885 Trend Networks Quad-OTDR, R240-QIP tester optických vlákien, Kalibrované podľa (ISO), sieť

Popis

FiberMASTER Quad OTDR je ultra kompaktný s maximálnou jednoduchosťou použitia a umožňuje rýchle overenie, riešenie problémov a certifikáciu multimódových a singlemode vlákien. Zjednodušené možnosti konfigurácie zvyšujú jednoduchosť používania a skracujú tréningové úsilie a znižujú riziko chýb. FiberMASTER Quad OTDR má vysoký dynamický rozsah 29/30 dB pre multimódové vlákna a 37/38 dB pre singlemode vlákna, ako aj malé mŕtve zóny 1 meter a 5 metrov. Vďaka zmysluplnému vyhodnocovaniu vyhovuje/nevyhovuje integrovaný softvér zjednodušuje certifikáciu káblov z optických vlákien podľa špecifikácií ISO, IEC, IEEE a TIA, ďalšie parametre je možné jednoducho definovať. FiberMASTER automatizuje proces testovania a prevedie vás krok za krokom celým procesom. Jednoduchá správa testovacích údajov pomocou reportovacieho softvéru CertSoft. Quad OTDR je vybavený jednorežimovým portom (1310/1550 nm) a multimódovým portom (850/1300 nm), hladinomerom, dotykovým displejom pre jednoduchšie používanie, lítium-polymérovou batériou na 10 hodín prevádzky, pripojením pre inšpekčný mikroskop z optických vlákien, pripojenie USB, ako aj robustné puzdro a chránené pripojenia, aby sa zabránilo poškodeniu.

Tento text bol preložený strojovo.

Prevedenie

Vlnová dĺžka MM 850/1300nm, SM 1310/1550nm
Dynamický rozsah 29/30 dB pre viacvidové vlákna a 37/38 dB pre jednovidové vlákna
Mŕtve zóny udalosti 1 meter a 5 metrov
Rozsah merania ORL až -60 dB
Dynamický rozsah merača úrovne 82 dB
Kompatibilný s videoinšpekčným mikroskopom s automatickým centrovaním a vyhodnocovaním úspešnosti/neúspešnosti
Automatické vykonávanie testu až na troch vlnových dĺžkach a prepínanie vlnových dĺžok
Univerzálny adaptér pre hladinomer a svetelný zdroj
Uloženie až 40 000 testov
PC reportovací softvér CertSoft pre správu testovacích dát a dokumentácie
Farebný dotykový displej vrátane stylusu
Integrovaný stojan pre bezpečné umiestnenie a extra hrubý pogumovaný povrch

Rozsah dodávky

1 FiberMASTER Quad OTDR
1 kufrík na transport.
1 MM patch kábel LC/UPC-SC/UPC 2m
1 MM patch kábel SC/UPC-SC/UPC 2m
1 SM patch kábel LC/UPC-SC/UPC 2m
1 SM patch kábel SC/UPC-SC/UPC 2m
1 pero na čistenie optických vlákien 1,25 mm
Konektory na meranie úrovne (LC,SC, FC, ST, 1,25 mm, 2,5 mm)
1 pero na čistenie optických vlákien 2,5 mm
1 sieťový diel.
1 kábel USB
2 stylusy
Krátky návod

Rady
