Name: Vysielač činného výkonu Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 1 ks
Brand: Dold
SKU: 2361002
Availability: BackOrder

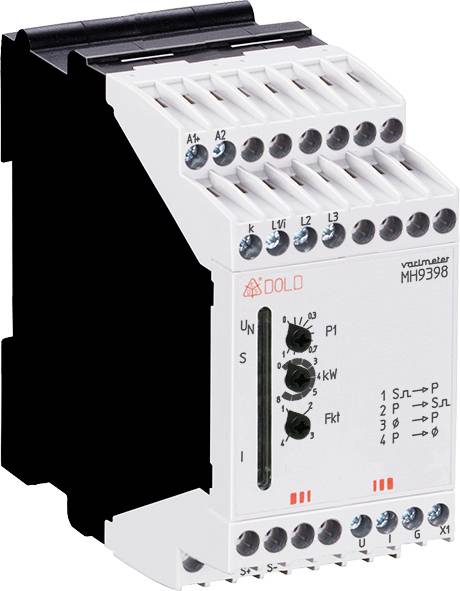

Obrázok znázorňuje elektrický riadiaci panel s viacerými pripojovaciemi svorkami a prepínačmi, ktorý sa používa v priemyselných aplikáciách.

Ilustračný obrázok

Kategória výrobku

vysielač činného výkonu

Typ

MH9398.11 AC12-230V UH=AC230V AC10A

Rozmer.

(d x š x v) 97 x 45 x 90 mm

Pripojenie

skrutková svorka

Výstupný signál (napätie)

0 … 10 V und 2 … 10 V

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Celkom (519,00 € / kus)

519,00 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Vysielač činného výkonu

Všestranné použitie vďaka relé a analógovým výstupom
Spoľahlivá detekcia preťaženia meraním aktívneho výkonu
Pre dlhšiu životnosť vašich elektrických pohonov
Preventívna údržba
Rýchlejšia lokalizácia porúch

Technické parametre

Menovitý prúd IN: AC 10 A
Rozsah merania: AC 100 mA ... 10 A
Kapacita preťaženia
Súvislé: 16 A
Stručne<10 s: Max. 25 A
Preťaženie v aktuálnom rozsahu je indikované rýchlym blikaním LED diód.
Menovitá frekvencia: 50/60 Hz
Frekvenčný rozsah: 45 ... 400 Hz
Hodnota odpovede: 0 ... 2,4 kW nastaviteľné na stupnici absolútnych hodnôt
nastavenie
Rozsah: 8 rozsahov 0 ... 2,4 kW
Rel: jemné nastavenie 0 ... 0,3 kW
Presnosť merania
(v% z nastavenej hodnoty): ± 4%
Hysteréza
(v% z nastavenej hodnoty):<4%
Reakčný čas:<350 ms
Spúšťací bypass: 500 ms opravených
Kontakty: 1 prepínací kontakt
Tepelný prúd I.th: 4 A spínací výkon Podľa AC 15: normálne otvorený: 3 A / AC 230 V IEC / EN 60947-5-1
NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
Podľa DC 13: 1 A / DC 24 V IEC / EN 60947-5-1
Elektrická životnosť Pri 3 A, AC 230 V cos ϕ = 1: 2 x 105Spínacie cykly IEC / EN 60947-5-1
Skratová pevnosť Max. Poistka: 4 A gG / gL IEC / EN 60947-5-1
Mechanická životnosť: 30 x 106Spínacie cykly

Typ: MH9398.11 AC12-230V UH=AC230V AC10A

Kategória výrobku: vysielač činného výkonu

Rozmer.: (d x š x v) 97 x 45 x 90 mm

Pripojenie: skrutková svorka

Výstupný signál (napätie): 0 … 10 V und 2 … 10 V

Výstupný signál (prúd): 0 … 20 mA und 4 … 20 mA

Prevádzkové napätie: 230 V/AC (max)

Prevádzkové napätie max.: 230 V/AC

Vstupný signál (prúd): AC 100 mA ... 10 A

Obsah: 1 ks

Konfigurácia: DIP spínač

Šírka: 45 mm

V: 90 mm

Dĺžka: 97 mm

Max. okolitá teplota: +60 °C

Min. okolitá teplota: -20 °C

Napájacie napätie (num.): 230 V/AC

Napájacie napätie U (B): AC12-230V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2361002 Vysielač činného výkonu Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2361002 Vysielač činného výkonu Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 1 ks

Popis

Vysielač činného výkonu MH 9398 z radu VARIMETER spoľahlivo monitoruje aktívny príkon jednofázových elektrických spotrebičov. Hodnota odozvy sa nastavuje jednoducho pomocou 2 otočných prepínačov. V prípade prekročenia nastavenej limitnej hodnoty reaguje výstupné relé. Okrem toho sú k dispozícii 2 galvanicky oddelené analógové výstupy. Prostredníctvom toho je možné zistiť aktuálnu hodnotu činného výkonu. LED diódy indikujú použité pomocné napätie a stav spínania výstupného relé.

Vysielač činného výkonu je vhodný na monitorovanie jednofázových elektrických priemyselných pohonov s premenlivým zaťažením motora a iných jednofázových zaťažení.

Podľa IEC / EN 60255-1
· Metóda merania: meranie činného výkonu / wattmeter
· Detekcia preťaženia
· Galvanicky oddelené analógové signály buď - 0… 20 mA a 0… 10 V alebo - 4… 20 mA a 2… 10 V
· Nastaviteľná hodnota odozvy
· Opravená hysteréza
· 1-fázový
· LED displej pre pomocné napätie a polohu kontaktu
· Princíp uzavretého obvodu
Šírka 45 mm

Tento text bol preložený strojovo.
