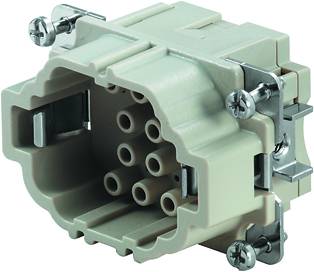

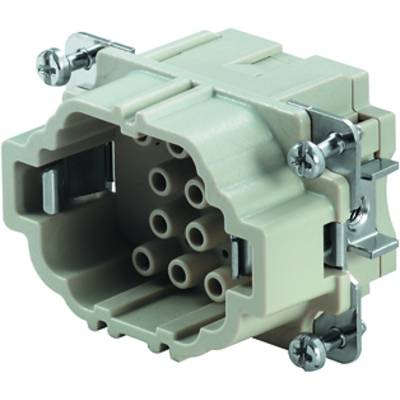

Weidmüller 1826830000 vložka pinového konektora RockStar® HDC HEE 10 + PE krimpované 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
vložka pinového konektora
Pripojenie
krimpované
Rad
RockStar® HDC HEE
Vlastnosti
sa zliatinou medi
Počet kontaktov
10 + PE
Datasheety: (PDF)
5 Set(y)
Počet
Celkom (22,99 € / kus)
22,99 €
s DPH
Už len 5 Set(y) skladom!
Hlavné benefity
misia
Dodatočné informácie:
Technické parametre
- Čistá hmotnosť: 38 g
- Limitná teplota: -40 ° C ... 125 °C
- Izolačný odpor: 1010 Ω
- Stupeň znečistenia: 3
- Šírka: 34 mm
- výška 33 mm
- Hĺbka: 51 mm
- Dĺžka základne: 51 mm
- Veľkosť: 3
- Séria: HEE
- Menovité napätie (DIN EN 61984): 500 V
- Menovité napätie podľa UL / CSA: 600 V AC / DC
- Menovité impulzné napätie (DIN EN 61984): 6 kV
- Menovitý prúd (DIN EN 61984): 16 A
- Trieda horľavosti podľa UL 94: V-0
- Objemový odpor: ≤ 2 mΩ
- Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
- Skupina izolačných materiálov: IIIa
- Párovacie cykly Ag: ≥ 500
- Párovacie cykly Au: ≥ 500
- Typ pripojenia PE: skrutkové spojenie
- Prierez vodiča AWG (PE), max.: AWG 12
- Prierez vodičov AWG (PE), min.: AWG 20
- Odizolovacia dĺžka menovitého pripojenia: 7,5 mm
- Dĺžka odizolovania Pripojenie PE: 10 mm
- Uťahovací moment max. Pripojenie PE: 1,5 Nm
- Uťahovací moment min. Pripojenie PE: 1,2 Nm
- Upevňovacia skrutka: M 4
- Krížové zahĺbenie čepele: Gr. PH1
- Slot pre veľkosť čepele (pripojenie PE): SD 0,8 x 4,0
- Výška zátky: 33 mm
- Kategória výrobku
vložka pinového konektora
- Rad
RockStar® HDC HEE
- Vlastnosti
sa zliatinou medi
- Pripojenie
krimpované
- Počet kontaktov
10 + PE
- Prierez vodiča (max.)
4 mm²
- Pólov
10
- Prierez vodiča (min.)
0.5 mm²
- Obsah
1 ks
- Počet pólov
áno
34
33 mm
51 mm
500 V
10
Pin
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
ÁNO
Other copper alloys
16 A
Thermoplastic
Na stiahnutie
Datasheet
Datasheet 359376 Weidmüller 1826830000 vložka pinového konektora RockStar® HDC HEE 10 + PE krimpované 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 359376 Weidmüller 1826830000 vložka pinového konektora RockStar® HDC HEE 10 + PE krimpované 1 ks
Popis
Poslanie. HDC -, samec, 500 V, 16 A, počet pólov: 10, krimpovacie pripojenie, veľkosť: 3. Séria HEE má vysokú hustotu kontaktu a je konštruovaná na základe osvedčených vložiek HE. Úroveň pripojenia vodiča je navrhnutá ako krimpovací kontakt. Osvedčená technológia lisovaného spojenia sa používa už desaťročia. Krimpovacie kontakty nie sú súčasťou dodávky vložiek. Počet pólov: 10, menovitý prúd: 16 A, menovité napätie: 500 V, menovité napätie podľa UL / CSA: 600 V AC / DC. Krimpovacie ukončenie.
