Name: Ziehl MU2000K merací prevodník
Brand: Ziehl
SKU: 1462373
Availability: InStock

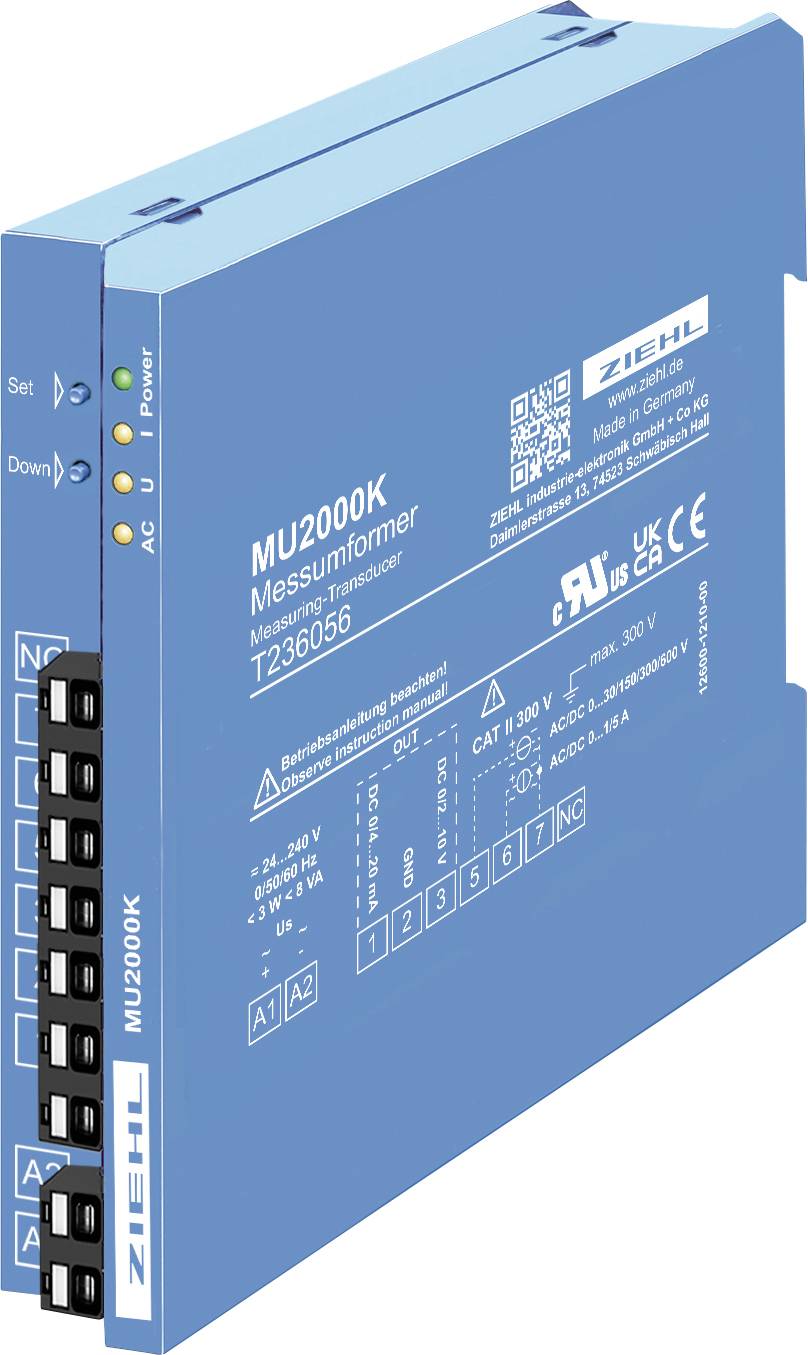

Modul meracieho prevodníka ZIEHL MU200K v modrej farbe s čelnými svorkami, indikačnými LED diódam a vytlačenými štítkami s drôtením a údajmi.

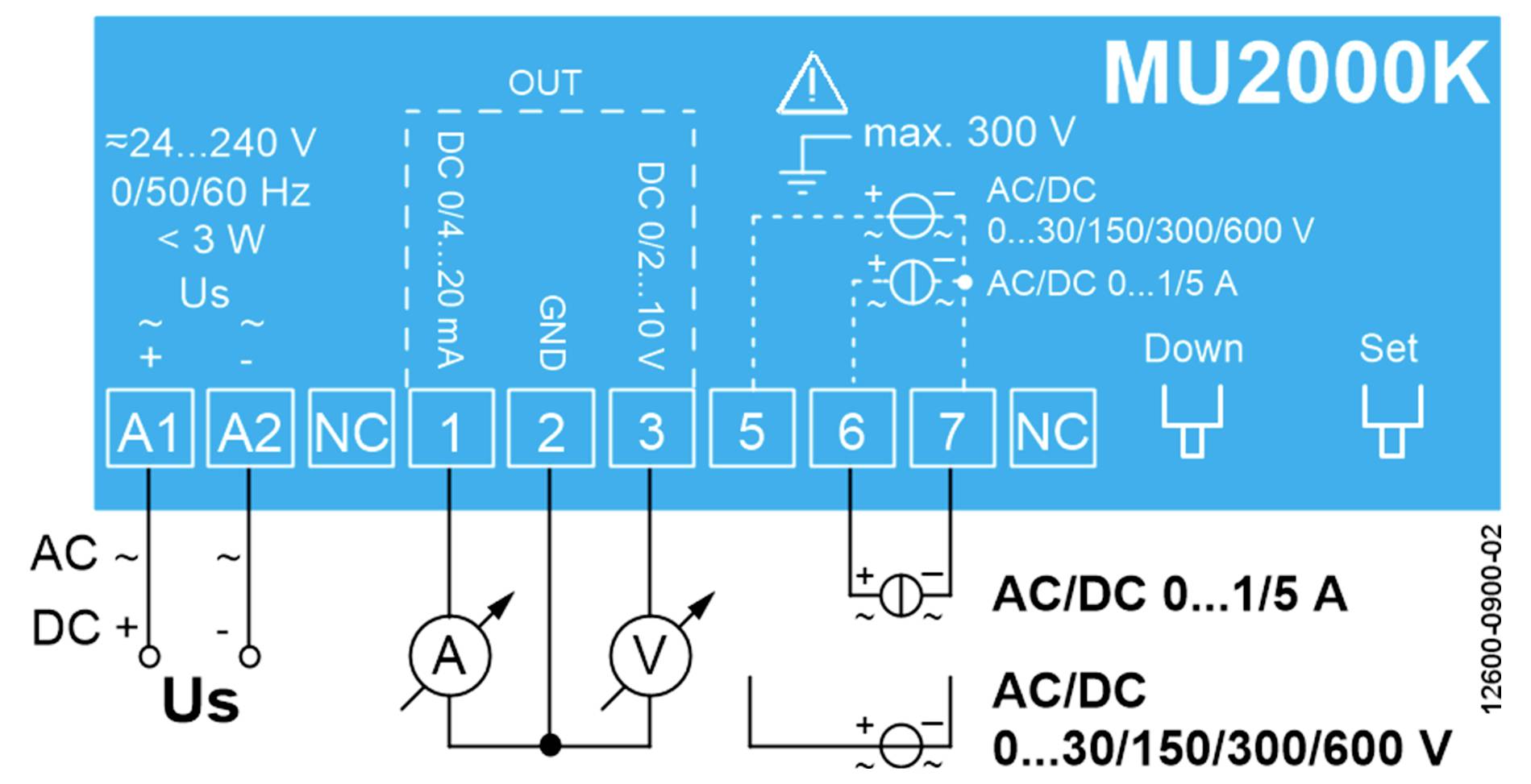

Schéma zapojenia merača výkonu MU2000K s terminálov napájania AC/DC A1, A2, NC a vstupnými terminálov na meranie prúdu a napätia.

1/2

Kategória výrobku

merací prevodník

Typ

MU2000K

Vstupy merania

Messeingang Spannung: AC/DC 0-30/150/300/600 V. 80-120 V. Ri = 500 kΩ. max. 600 V;max. 300 V gegen GND Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K Messeingang Strom: AC/DC 1A. 5A. max. 7.5A/4s. 25A/1s. 30 mΩ Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K

Prevádzkové napätie

24 V/DC 48 V/DC 110 V/AC 230 V AC 24 V/AC 48 V/AC 110 V/DC 230 V/DC

Datasheety: (PDF)

Okamžité doručenie: Po 26. 10.

11 Ks

Počet

Celkom (214,99 € / kus)

214,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Univerzálny vysielač typu MU2000K AC a DC

Meranie AC a DC je možné bez prepínania
Používateľ môže podľa potreby škálovať nulový bod a celú stupnicu pre ďalšie rozsahy merania
Elektrická izolácia medzi vstupným, výstupným a riadiacim napätím

Technické parametre

Riadiace napätie Us: AC / DC 24V-240 V, 0/50/60 Hz<3 W<8 VA; DC 20,4 - 297 V, AC 20 - 264 V
Meranie vstupného napätia: AC / DC 0-30 / 150/300/600 V, 80-120 V, Ri = 500 kΩ, max. 600 V; max. 300 V proti GND
Presnosť: DC ≤ 0,1% AC ≤ 0,5% (50/60 Hz) konečnej hodnoty; teplotný drift<0,02% K
Meranie vstupného prúdu: AC / DC 1A, 5A, max. 7,5 A / 4 s, 25 A / 1 s, 30 mΩ
Presnosť: DC ≤ 0,1% AC ≤ 0,5% (50/60 Hz) konečnej hodnoty; teplotný drift<0,02% K.

Typ: MU2000K

Kategória výrobku: merací prevodník

Vstupy merania: Messeingang Spannung: AC/DC 0-30/150/300/600 V. 80-120 V. Ri = 500 kΩ. max. 600 V;max. 300 V gegen GND Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K Messeingang Strom: AC/DC 1A. 5A. max. 7.5A/4s. 25A/1s. 30 mΩ Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K

Prevádzkové napätie: 24 V/DC
48 V/DC
110 V/AC
230 V AC
24 V/AC
48 V/AC
110 V/DC
230 V/DC

Na stiahnutie

Datasheet

Datasheet 1462373 Ziehl MU2000K merací prevodník

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1462373 Ziehl MU2000K merací prevodník

Popis

Meracie prevodníky MU2000K môžu merať priame a striedavé napätie do 600 V, ako aj priame a striedavé prúdy 0… 1/5 A ako vstupné signály. K dispozícii sú predprogramované meracie rozsahy. Ľahko je možné meniť ďalšie meracie rozsahy.

Výstupné signály 0 / 2-10 V a 0 / 4-20 mA sú izolované od meracieho vstupu a riadiaceho napätia. Vďaka univerzálnemu napájaciemu zdroju AC / DC 24 - 240 V je možné prevádzkovať vysielač na všetky bežné napájacie napätia.

MU2000K je vhodný napríklad na meranie napätia a nabíjacích prúdov na batériách. Ako merací prevodník pre striedavé signály dokáže zaznamenávať napätia a prúdy v systémoch s vlastným generovaním.
